Упорядочение сетевого графика. Понятие о путиПредположим, что при составлении некоторого проекта выделено 12 событий – 0,1,2,3,4,5,6,7,8,9,10,11 и 24 связывающие их работы – (0,1), (0,2), (0,3), (1,2), (1,4), (1,5), (2,3), (2,5), (2,7), (3,6), (3,7), (3,10), (4,8), (5,8), (5,7), (6,10), (7,6), (7,8), (7,9), (7,10), (8,9), (9,11), (10,9), (10,11). Необходимо составить и упорядочить сетевой график.
Рисунок 2 Как следует из перечня работ, исходным событием является событие 0 (ему не предшествуют никакие работы), а завершающим – событие 11 (за ним не следует ни одна работа). Полагая на сетевых графиках изменении времени слева направо, поместим событие 0 в левую часть графика, а событие 11 – в правую часть, разместив между ними промежуточные события в некотором порядке, соответствующем их номерам (рисунок 2). События свяжем работами-стрелками в соответствии с перечнем работ. Упорядочение сетевого графика заключается в таком расположении событий и работ, при котором для любой работы предшествующее ей событие расположено левее и имеет меньший номер по сравнению с завершающим эту работу событием. Другими словами, в упорядоченном сетевом графике: от событий с меньшими номерами к событиям с большими номерами (рисунок 3). Одно из важнейших понятий сетевого графика – понятие пути. Путь – любая последовательность работ, в которой конечное событие каждой работы совпадает с начальным событием следующей за ней работы.
Рисунок 3 Среди различных путей сетевого графика наибольший интерес представляет полный путь L – любой путь, начало которого совпадает с исходным событием сети, а конец – с завершающим. Наиболее продолжительный полный путь в сетевом графике называется критическим. Критическими называются также работы и события, расположенные на этом пути. Например, для рассматриваемого нами сетевого графика (рисунок 3) полными путями будут: путь 0→1→2→7→10→11 продолжительностью 8+9+3+5+13=38 суток, путь 0→1→3→4→6→10→11 продолжительностью 8+4+10+3+5+13=43 суток, путь 0→3→5→6→9→10→11 продолжительностью 13+7+9+13+6+13=61 суток и т.д. Последний путь имеет наибольшую продолжительность (не только среди приведенных четырех полных путей, но и среди всех полных путей, которых в данном случае насчитывается 64), поэтому он и является критическом. Продолжительность критического пути составляет 61 сутки, то есть для проведения комплекса работ понадобятся 61 сутки. Быстрее комплекс выполнить нельзя, так как для достижения завершающего события критический путь надо пройти обязательно. Для достижения события 11 надо выполнить работу (10,11), то есть достичь события 10; для достижения события 10 надо провести работу (9,10), то есть достичь события 9; для достижения события 9 надо достичь работу (6,9), то есть достичь события 6, и т.д. Определив критический путь, установили критические события сети 0,3,5,6,9,10,11 и критические работы (0,3), (3,5), (5,6), (6,9), (9,10), (10,11). Критический путь имеет особое значение в системе СПУ, так как работы этого пути определяют общий цикл завершения всего комплекса работ, планируемых при помощи сетевого графика. И для сокращения продолжительность проекта необходимо в первую очередь сокращать продолжительность работ, лежащих на критическом пути. Классический вид сетевого графика – сеть, вычерченная без масштаба времени. Поэтому сетевой график, хотя дает четкое представление о порядке следования работ, но недостаточно нагляден для определения тех работ, которые должны выполняться в каждый данный момент времени. В связи с этим небольшой проект после упорядочения сетевого графика рекомендуется дополнить линейной диаграммой проекта. Такая линейная диаграмма для рассматриваемой сети показана на рисунке 4. При построении линейной диаграммы каждая работа изображается параллельным оси времени отрезком, длина которого равна продолжительности этой работы. При наличии фиктивной работы нулевой продолжительности (в рассматриваемой сети ее нет) она изображается точкой. События i и j, начало и конец работы (i, j) помещают соответственно в начале и конце отрезка. Отрезки располагают один над другим, снизу вверх в порядке возрастания индекса i, а при одном и том же i – в порядке возрастания индекса j (на рисунке 4 вследствие ограниченности места не показаны работы-отрезки, выходящие из 2-, 3-, 4- и 5-го событий). По линейной диаграмме проекта можно определить коритическое время, критический путь, а также резервы времени всех работ. Критическое время комплекса работ равно координате на оси времени самого правого конца всех отрезков диаграммы: ТКР=t (11) =61 суток

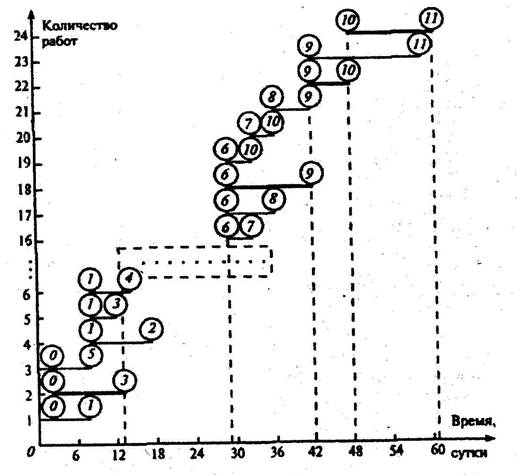

Рисунок 4 Для определения критического пути рассматриваются работы-отрезки, конечные события которых совпадают с завершающим событием сети (в примере (9,11) и (10,11). Затем находят отрезок (9,10), правый конец которого лежит на одной вертикали (10) с левым концом одного из рассматриваемых ранее отрезков (10,11). Аналогично определяют и другие работы-отрезки критического пути: (6,9),….(0,3) (на рис. 4 они все выделены жирным шрифтом).
|
