Установка грозозащит



В идеальных условиях в целях наибольшей защиты портов оборудования предполагается устанавливать с обеих концов кабеля, проходящего по улице между зданиями, грозозащиты, которые имеют вывод для заземления. При этом, выводы для заземления закреплять на шину заземления (заземлять). Так же заземлять экран. (обжимать кабель металлизированным коннектором.) Такая схема позволит уводить на землю вредные наводки и импульсы с обеих сторон кабеля.

В реальных же условиях данная схема не рекомендуется к применению.

Это связано с условиями застройки нашего города. Все здания были построены в разное время. У них разные типы заземления и разные источники заземления.

Более того, во многих домах заземление просто напросто начисто отсутствует. В таких случаях речь идет не о заземлении, а в лучшем случае, о занулении.

При таких условиях очевидно, что потенциалы «земли» в различных домах не равны между собой. И при подключении заземляющего отвода грозозащит на заземляющую планку, на концах кабеля возникает постоянная разность потенциалов. Т.о. наш кабель, предназначенный для передачи информации начинает дополнительно выполнять роль кабеля уравнивания потенциалов, и через него начинает течь ток, порою довольно таки большой. Что, соответственно, не лучшим образом влияет на кабель, оборудование и скорость передачи.

Даже не смотря на то, что производитель грозозащит РГ5 утверждает, что его грозозащиты избавлены от данной проблемы, полностью исключить возможность протекания тока нельзя, т.к. в схеме присутствует помимо разрядника шунтирующий резистор, замыкающий пары на землю через среднюю точку трансформаторной развязки.

Соответственно, использовать с обеих концов кабеля защитные устройства РГ5 (или похожие) с заземленными выводами и экраном, в реальных условиях не рекомендуется.

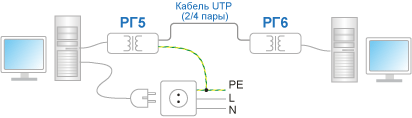

Более правильным будет использование связки РГ6 – РГ5, подключенных по следующей схеме.





При этом, выбирая точку установки РГ5, нужно убедится в наличии заземления в ящике.

Если же в одном из ящиков будет заземление, а в другом зануление. Предпочтительнее выбирать для установки ящик с заземлением.



Определить зануление или заземление в ящике можно при помощи обычного мультиметра. Для этого надо замерить напряжение между нулевым проводником и проводником «земли».

Если между ними не будет напряжения, то скорее всего в доме используется зануление. Чтобы в этом убедиться, можно перевести мультиметр в режим «прозвонки» и прозвонить землю и ноль. В случае зануления земля и ноль будут «прозваниваться».

Если же между нулем и «землей» будет некотороне незначительное напряжение и они прозваниавться не будут, то с большой вероятностью можно утверждать о наличии заземления в данном доме.
