Выбор трансформаторов напряжения






Изм.
Лист
№ докум.
Подпись
Дата
Лист




Тип выбираемого трансформатора определяется назначением его в электроустановке.

Выбирают трансформатор по величине рабочего напряжения распределительного устройства согласно условию



,



-номинальное первичное напряжение трансформатора, кВ;

-рабочее напряжение распределительного устройства, к шинам которого подключается трансформатор, кВ;

Выбранный трансформатор проверяют на соответствие классу точности согласно условию



,



-номинальная мощность вторичной обмотки трансформатора в соответствующем классе точности, ВА

-мощность, потребляемая измерительными приборами и реле, подключенными к трансформатору, ВА;

Изм.
Лист
№ докум.
Подпись
Дата
Лист



Изм.
Лист
№ докум.
Подпись
Дата
Лист






Для ОРУ-220 кВ выбираем трансформатор напряжения НКФ 220/58, который удовлетворяет условию:



;

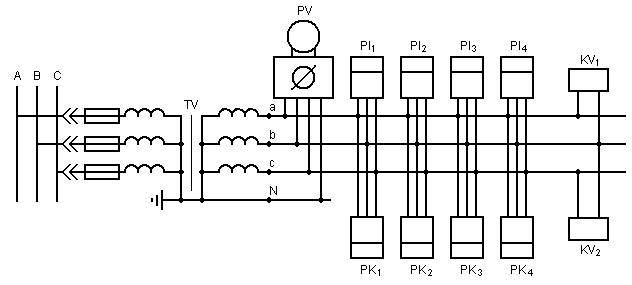

Выбранный трансформатор проверяем на соответствие классу точности согласно условию . = 400 ВА в классе точности 0,5, который необходим для нормальной работы счетчиков. Расчет производим в соответствии со схемой. Определяем расчетную вторичную мощность.



,



-сумма активных мощностей приборов и реле, Вт;

- сумма реактивных мощностей приборов и реле, вар;

Условие проверки трансформатора напряжения на соответствие классу точности выполняется, т.к.


Изм.
Лист
№ докум.
Подпись
Дата
Лист


;

.



Таблица 6

Наименование Тип Число катушек Число приборов Мощность, потребляемая одной катушкой cos sin Суммарная потребляемая мощность
Вольтметр Э378
Счетчик активной энергии СА3У       0,38 0,93 6,08 14,88
Счетчик реактивной энергии СР4У       0,38 0,93 9,12 22,32
Реле напряжения РН-50
Реле направления мощности РБМ-171
  Итого 176,44 37,2



Для ОРУ-27,5 кВ выбираем трансформатор напряжения ЗНОМ-35-65, который удовлетворяет условию:



;



Выбранный трансформатор проверяем на соответствие классу точности согласно условию . = в классе точности 0,5, который необходим для нормальной работы счетчиков. Расчет производим в соответствии со схемой. Определяем расчетную вторичную мощность:



;

Изм.
Лист
№ докум.
Подпись
Дата
Лист


Условие проверки трансформатора напряжения на соответствие классу точности выполняется, т.к.





Таблица 7

Наименование Тип Число катушек Число приборов Мощность, потребляемая одной катушкой cos sin Суммарная потребляемая мощность
Вольтметр Э378
Счетчик активной энергии СА3У       0,38 0,93 6,08 14,88
Счетчик реактивной энергии СР4У       0,38 0,93 9,12 22,32
Реле напряжения РН-50
  Итого 22,2 37,2



Для РУ-10 кВ выбираем трансформатор напряжения НАМИ-10, который удовлетворяет условию:



;



Выбранный трансформатор проверяем на соответствие классу точности согласно условию . = в классе точности 0,5, который необходим для нормальной работы счетчиков. Расчет производим в соответствии со схемой. Определяем расчетную вторичную мощность:



;

Изм.
Лист
№ докум.
Подпись
Дата
Лист


Условие проверки трансформатора напряжения на соответствие классу точности выполняется, т.к.





Таблица 8

Наименование Тип Число катушек Число приборов Мощность, потребляемая одной катушкой cos sin Суммарная потребляемая мощность
Вольтметр Э378
Счетчик активной энергии СА3У       0,38 0,93 12,16 29,76
Счетчик реактивной энергии СР4У       0,38 0,93 18,24 44,64
Реле напряжения РН-50
  Итого 37,4 74,4
