51. Современные телекоммутационные технологии мобильной радиосвязи (CSM; ТЕТРА) и возможности их использования в сетях технологической связи на ж.д. транспорте.
Основным стимулирующим элементом прогресса технологий радиосвязи и развития систем стандарта TETRA, стали возросшие потребности пользователей существующих (аналоговых) ведомственных подвижных сетей. Важнейшие из них – безопасность связи, сверхмалое время установления соединения, параллельное предоставление нескольких услуг связи, а также оптимизация мощностей радиостанций и дальности связи с целью обеспечения совместимости с другими системами связи. Результатом создания системы получилась цифровая система связи, обладающая всеми отличительными чертами и возможностями как профессиональной транкинговой, так и сотовой связи стандарта GSM, однако есть и отличия.
По сравнению с сетями сотовой связи транкинговые системы TETRA гораздо более эффективны при создании однозоновых сетей связи или сетей с локальным покрытием территории. Другое различие заключается в схеме организации связи. В сотовых системах и системах беспроводного доступа осуществляются индивидуальные вызовы между абонентами. Средняя длительность разговора может достигать несколько минут. Типовой режим работы транкинговых систем основан на передаче коротких вызовов (менее 1 мин), которые могут организовываться как индивидуально, так и через диспетчера.

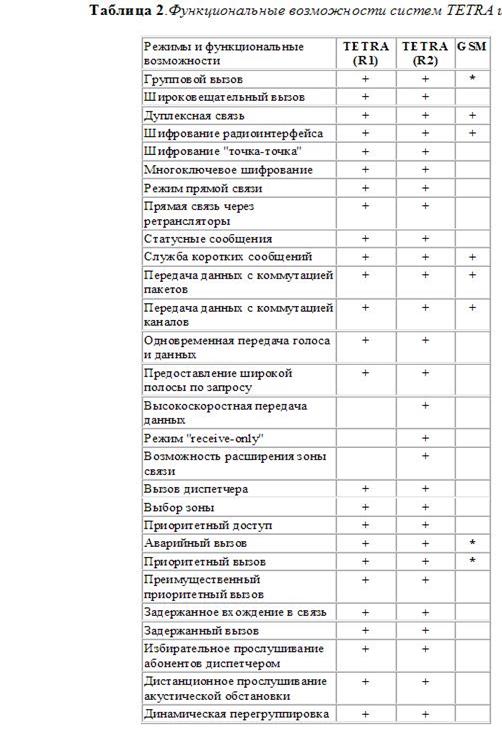

Преимущества TETRA объясняется наличием в этом стандарте целого ряда функциональных возможностей и режимов, которые не реализуются в сетях сотовой связи. При этом время установления связи не превышает 300 мс, что довольно существенно (для сравнения, в системах GSM связь устанавливается в течение нескольких секунд, а иногда и дольше). Групповая радиосвязь в сетях GSM-Pro обладает меньшей оперативностью по сравнению с конвенциональными и транкинговыми системами. Время установления группового соединения в GSM-Pro находится в пределах от 2 до 5 с. Далее приводится сравнительная таблица режимов систем TETRA и GSM, необходимых для ведомственных и корпоративных сетей связи.
Преимуществом TETRA для потребителей является не только современная технология с большим потенциалом возможностей и развития, но и то, что TETRA является открытым стандартом. В нынешнем своем состоянии стандарт TETRA подразделяется на несколько частей, описывающих определенный набор услуг и возможностей.
В соответствии со спецификацией V+D (Voice+Data), реализуемой в стандарте TETRA, пользователю для передачи данных предоставляется одна из трех услуг: передача данных с коммутацией цепей (CD), передача коммутируемых пакетов данных (PD) и передача коротких сообщений (SDS). Метод передачи данных с коммутацией цепей главным образом предназначен для транспортировки больших объемов данных поверх основного трафика канала, причем в каждом канале шириной 25 кГц задействуется один из четырех тайм-слотов. Именно в этом случае стандарт TETRA обеспечивает нужное качество сервиса, так как по требованию можно зарезервировать необходимую полосу пропускания. Если пользователю необходимо повысить пропускную способность, можно объединить 2 – 4 временных слота и установить канал связи сквозным.
Сервис коротких сообщений (SDS) реализован во многом аналогично SMS (Short Message Service) систем GSM. Правда, в отличие от последнего, служба SDS в стандарте TETRA позволяет дополнительно организовывать как двухточечные, так и многоточечные соединения с возможностью выбора зоны действия. При этом максимальная длина сообщения составляет 256 символов, причем пользователь может самостоятельно настроить службу SDS и вызвать более 30 тыс. предустановленных сообщений (всего таких сообщений 65 тыс.).
Основным средством повышения эффективности сетей ТЕТRА и расширения их зон обслуживания является оптимизация радиоинтерфейса. По замыслу разработчиков, новая модификация радиоинтерфейса обеспечит увеличение скорости цифрового потока в радиоканале, повышение спектральной эффективности, улучшение технических характеристик, расширение функциональных возможностей и уровня сервиса. Кроме этого, предполагается, что усовершенствованный радиоинтерфейс позволит создать новые радиотерминалы меньшего веса и размера с более продолжительным сроком непрерывной работы батарей, а также обеспечит расширение радиусов зон обслуживания сетей ТЕТRА до 120 – 200 км.
В настоящее время в практике мировых железных дорог используются несколько цифровых стандартов радиосвязи, рассмотрим основные: GSM-R развернута в основном в европейских страх таких как Германия, Швеция, Франция. Как опытный образец на калининградской железной дороге. GSM-R - это система связи для железных дорог на базе стандарта GSM. Основное отличие от GSM - частотное планирование как и в транкинге ориентировано на максимальную площадь соты; количество пользователей ограничено, количество соединений больше, время соединения меньше; необходимо гарантированное минимальное время на установление связи; предоставление связи в группах и очередь с приоритетами, динамическая перегруппировка (в аварийных ситуациях) и т.п. Предназначена для связи поездов с управляющими центрами, а также обеспечения работы приложений, управления трафиком. Гарантирует связь при скорости движения до 500 км/ч.
Tetra этот стандарт на железных дорогах используется значительно меньше, в основном в странах азиатского региона. Стандарт TETRA (TErrestrial Trunked RAdio) является первым утвержденным стандартом на цифровой транкинг. Работает в диапазоне 450 MГц, что является достоинством как с организационной точки зрения (этот диапазон определен для технологической радиосвязи МПС), так и с технической - например большая зона охвата (до 50 км), благодаря чему затраты на инфраструктуру могут быть существенно снижены. При разработке стандарта TETRA учитывался негативный опыт разработки систем МРТ, в которых было стандартизовано недостаточное количество интерфейсов (системы МРТ различных производителей не совместимы друг с другом). Сети TETRA совместимы практически со всеми другими сетями благодаря стандартизации этих интерфейсов. Сеть TETRA может быть подсоединена к ГАТС и УАТС, различным типам сетей передачи данных, а также и командным и контрольным системам. TETRA использует цифровую технологию TDMA многостанционного доступа с временным разделением каналов и режимом полного частотного дуплекса FDD. На одной физической частоте обеспечивается функционирование четырех временных физических каналов.
Опыт ОАО «РЖД» по строительству двух зон цифровой системы радиосвязи стандарта TETRA на участках Свердловской и Октябрьской железных дорог показал, что существующие системы TETRA не отвечают требованиям к цифровым системам радиосвязи. Это связано с отсутствием специализированных железнодорожных приложений и оборудования, что требует значительных доработок аппаратуры и программного обеспечения.
52. Тактовая синхронизация. Назначение, способы организации, основные элементы.
Развитие цифровой сети оператора электросвязи, её взаимодействие с сетью связи общего пользования Российской Федерации и с сетями других операторов электросвязи определяет необходимость создания и совершенствования системы тактовой сетевой синхронизации. Наиболее высокие требования к синхронизации предъявляются, когда системы передачи синхронной цифровой иерархии взаимодействуют с цифровыми системами коммутации. С помощью тактовой сетевой синхронизации (ТСС) на сети обеспечивается установка и поддержание значения тактовой частоты очень близкой к ее номиналу (относительная ошибка <10-11 отн.ед.), в результате чего временные соотношения между сигналами не выходят за определенные пределы, превышение которых приводит к снижению качества или потере связи.
Системой ТСС называется комплекс технических средств, обеспечивающих формирование эталонных сигналов синхронизации и их передачу по сети всем задающим генераторам в оборудовании цифровых систем передачи и коммутации.
Построению и планированию систем ТСС уделяется значительное внимание со стороны не только технических специалистов различных компаний и операторов электросвязи, но и научных организаций многих стран, что подтверждается наличием специальных требований, разработанных и изложенных в документах международных рекомендаций ITU-T и стандартов ETSI, а также российских руководящих документах и рекомендациях.
Наиболее важные требования по синхронизации предъявляются к цифровым сетям операторов электросвязи при проведении аудита системы ТСС, т.е. комплексной технической проверки построения и работоспособности системы ТСС. По результатам аудита головной организацией отрасли «Связь» выдается экспертное заключение о соответствии системы ТСС оператора электросвязи требованиям российских и международных нормативных документов и возможности взаимодействия с сетью связи общего пользования.
Структура сети синхронизации является иерархической. Первый уровень иерархии занимает первичный эталонный генератор. Технические параметры ПЭГ должны соответствовать требованиям Рекомендации МСЭ-Т G.811. Отклонение действительного значения частоты синхросигналов на выходах ПЭГ для цифровых сетей электросвязи от ее номинального значения не должно превышать 10-11 отн. ед. при заданных допустимых значениях фазовых блужданий. С целью выполнения требований к качественным показателям синхросигналов в качестве источников обычно используются цезиевые или водородные стандарты частоты, отклонение действительного значения частоты которых от ее номинального значения составляет не более нескольких единиц 10-12.
Для надежности формирования синхросигналов в состав ПЭГ обычно входят три первичных эталонных источника и вторичный задающий генератор, обеспечивающий выбор исправного ПЭИ с требуемыми характеристиками и формирование необходимого числа синхросигналов на его выходах, являющихся одновременно выходами ПЭГ. ПЭИ может быть на основе цезиевого или водородного стандарта частоты, а также на основе глобальной навигационной спутниковой системы (ГНСС) ГЛОНАСС.
Сигналы синхронизации от ПЭИ или ПЭГ передаются потребителям по цепям синхронизации с ВЗГ, которые используются в качестве фильтров низкочастотных блужданий фазы.
Организация основных и резервных путей передачи сигналов синхронизации должна проводиться исходя из условий их получения в соответствии со следующим правилом: длина цепочки последовательно включаемых генераторов сетевых элементов (мультиплексоров СЦИ) не должна превышать 20, при общей допустимой длине цепочки из 60 генераторов сетевых элементов (ГСЭ), начиная от первого ГСЭ, подключенного непосредственно к ПЭГ, в которую для восстановления сигналов синхронизации включают ВЗГ, числом не более 10.

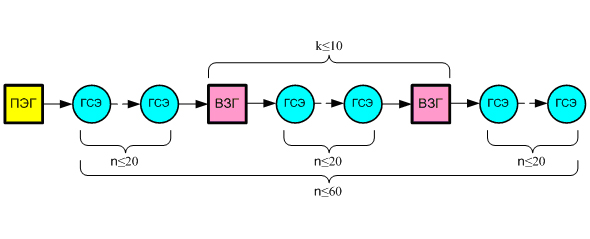

Структура сети синхронизации
Важное значение при построении сети синхронизации имеет правильный подход при проектировании и дальнейшей реализации схемы синхронизации.
Исходными данными для проектирования являются:
§ существующие схемы организации связи;
§ планируемые схемы организации связи или существующие с указанием планируемого оборудования;
§ технические характеристики цифровых систем передачи и коммутации.
При проектировании схем синхронизации необходимо:
§ определить основной и резервный источник сигналов синхронизации;
§ определить оборудование, на которое будут подаваться сигналы синхронизации от выбранных источников;
§ определить возможность оборудования (по техническим характеристикам генератора и интерфейсам) принять сигналы синхронизации от выбранных источников;
§ определить потребность в дополнительном оборудовании синхронизации в соответствии с нормами на цепь сетевых элементов (МСЭ-Т G.823 или исходя из условий присоединения к сетям ТСС);
§ подготовить схему распределения основных и резервных сигналов синхронизации между узлами;
§ подготовить схему внутриузловой синхронизации;
§ указать приоритеты приема сигналов синхронизации на оборудовании (в случае если резервных синхросигналов более одного, а также при технической необходимости, учитывая конкретные особенности оборудования);
§ определить качество источника (SSM) в передаваемом сигнале синхронизации в точке выдачи синхросигнала для сети синхронизации и на резервном оборудовании;
§ определить объект и стык сопряжения разных колец ЦСП СЦИ для возможного резервирования;
§ указать использование возможности мониторинга в оборудовании ВЗГ, а также путь прохождения тестового сигнала.
Наиболее общей является система тактовой сетевой синхронизации (ТСС). В этом случае система ТСС обеспечивает когерентность колебаний генераторов тактовой частоты (ГТЧ) на множестве узлов цифровой сети связи. Система ТСС представляет собой совокупность ведущих и ведомых генераторов и каналов синхронизации, образуя сеть тактовой синхронизации. В частном случае, когда число узлов сети синхронизации равно двум, сеть синхронизации вырождается в двухполюсную систему, используемую в аппаратуре ПД, состоящей из передатчика и приемника.
Существует три разновидности систем ТСС:
- от главного генератора или система вида "ведущий – ведомый";
- система взаимной синхронизации генераторов;
- плезиохронная система синхронизации.
Рассмотрим структурные схемы различных систем ТСС на примере сети тактовой синхронизации, состоящей из 4 узлов. В системе синхронизации "от главного генератора" (рис. 3.1) в качестве ведущего генератора используется ПЭГ высокой стабильности по частоте
. Ведомые генераторы (вторичные) реализованы в виде фазовых автоподстроек частоты (ФАПЧ).
Рис. 3.1. Структурная схема ТСС вида "ведущий-ведомый"
ПЭГ "ведет" генераторы фазовых автоподстроек частоты с точностью до фазы, средняя частотная расстройка генераторов ФАПЧ устраняется полностью. С выходов ФАПЧ синхронизированные колебания поступают в генераторное оборудование узлов коммутации, ЦСП, аппаратуру ПД.
В системе взаимной синхронизации генераторов (СВСГ) (рис. 3.2) ведущий генератор отсутствует, в сети синхронизации имеются лишь ведомые генераторы (устройства ФАПЧ), которые взаимно подстраивают друг друга по частоте и фазе. В результате средние частоты ведомых генераторов ФАПЧ на узлах сети синхронизации будут одинаковы.
Рис. 3.2. Структурная схема системы взаимной синхронизации генераторов
Плезиохронная синхронизация (рис. 3.3) является автономной системой синхронизации. В этом случае генераторное оборудование отдельных узлов коммутации и ЦСП синхронизируется автономно от первичных эталонных генераторов с относительной нестабильностью по частоте
.
Рис. 3.3. Структурная схема плезиохронной синхронизации
Каждая из рассмотренных систем синхронизации имеет преимущества и недостатки. Так, система синхронизации "от главного генератора" требует принятия специальных мер для повышения ее помехозащищенности и живучести; система взаимной синхронизации генераторов не обеспечивает выполнения требования по стабильности частот ведомых генераторов; плезиохронная система синхронизации не обеспечивает равенства фаз генераторов и сложна в эксплуатации.
53. Принципы построения и применения концентраторов.
Практически во всех современных технологиях локальных сетей определено устройство, которое имеет несколько равноправных названий - концентратор (concentrator), хаб (hub), повторитель (repeator). В зависимости от области применения этого устройства в значительной степени изменяется состав его функций и конструктивное исполнение. Неизменной остается только основная функция - это повторение кадра либо на всех портах (как определено в стандарте Ethernet), либо только на некоторых портах, в соответствии с алгоритмом, определенным соответствующим стандартом. Концентратор обычно имеет несколько портов, к которым с помощью отдельных физических сегментов кабеля подключаются конечные узлы сети - компьютеры. Концентратор объединяет отдельные физические сегменты сети в единую разделяемую среду, доступ к которой осуществляется в соответствии с одним из рассмотренных протоколов локальных сетей - Ethernet, Token Ring и т. п. Так как логика доступа к разделяемой среде существенно зависит от технологии, то для каждого типа технологии выпускаются свои концентраторы - Ethernet; Token Ring.
Каждый концентратор выполняет некоторую основную функцию, определенную в соответствующем протоколе той технологии, которую он поддерживает. Хотя эта функция достаточно детально определена в стандарте технологии, при ее реализации концентраторы разных производителей могут отличаться такими деталями, как количество портов, поддержка нескольких типов кабелей и т. п. Кроме основной функции концентратор может выполнять некоторое количество дополнительных функций, которые либо в стандарте вообще не определены, либо являются факультативными. Например, концентратор Token Ring может выполнять функцию отключения некорректно работающих портов и перехода на резервное кольцо, хотя в стандарте такие его возможности не описаны. Концентратор оказался удобным устройством для выполнения дополнительных функций, облегчающих контроль и эксплуатацию сети.
Очень полезной при эксплуатации сети является способность концентратора отключать некорректно работающие порты, изолируя тем самым остальную часть сети от возникших в узле проблем. Эту функцию называют автосегментацией (autopartitioning). Для концентратора FDDI эта функция для многих ошибочных ситуаций является основной, так как определена в протоколе. В то же время для концентратора Ethernet или Token Ring функция автосегментации для многих ситуаций является дополнительной, так как стандарт не описывает реакцию концентратора на эту ситуацию. Основной причиной отключения порта в стандартах Ethernet и Fast Ethernet является отсутствие ответа на последовательность импульсов link test, посылаемых во все порты каждые 16 мс. В этом случае неисправный порт переводится в состояние «отключен», но импульсы link test будут продолжать посылаться в порт с тем, чтобы при восстановлении устройства работа с ним была продолжена автоматически.
Рассмотрим ситуации, в которых концентраторы Ethernet и Fast Ethernet выполняют отключение порта.
· Ошибки на уровне кадра. Если интенсивность прохождения через порт кадров, имеющих ошибки, превышает заданный порог, то порт отключается, а затем, при отсутствии ошибок в течение заданного времени, включается снова. Такими ошибками могут быть: неверная контрольная сумм, неверная длина кадра (больше 1518 байт или меньше 64 байт), неоформленный заголовок кадра.
· Множественные коллизии. Если концентратор фиксирует, что источником коллизии был один и тот же порт 60 раз подряд, то порт отключается. Через некоторое время порт снова будет включен.
· Затянувшаяся передача (jabber). Как и сетевой адаптер, концентратор контролирует время прохождения одного кадра через порт. Если это время превышает время передачи кадра максимальной длины в 3 раза, то порт отключается.
При рассмотрении некоторых моделей концентраторов возникает вопрос - зачем в этой модели имеется такое большое количество портов, например 192 или 240? Имеет ли смысл разделять среду в 10 или 16 Мбит/с между таким большим количеством станций? Возможно, десять - пятнадцать лет назад ответ в некоторых случаях мог бы быть и положительным, например, для тех сетей, в которых компьютеры пользовались сетью только для отправки небольших почтовых сообщений или для переписывания небольшого текстового файла. Сегодня таких сетей осталось крайне мало, и даже 5 компьютеров могут полностью загрузить сегмент Ethernet или Token Ring, a в некоторых случаях - и сегмент Fast Ethernet. Для чего же тогда нужен концентратор с большим количеством портов, если ими практически нельзя воспользоваться из-за ограничений по пропускной способности, приходящейся на одну станцию? Ответ состоит в том, что в таких концентраторах имеется несколько несвязанных внутренних шин, которые предназначены для создания нескольких разделяемых сред. Например, концентратор, изображенный на рис., имеет три внутренние шины Ethernet. Если, например, в таком концентраторе 72 порта, то каждый из этих портов может быть связан с любой из трех внутренних шин. На рисунке первые два компьютера связаны с шиной Ethernet 3, а третий и четвертый компьютеры - с шиной Ethernet 1. Первые два компьютера образуют один разделяемый сегмент, а третий и четвертый - другой разделяемый сегмент.

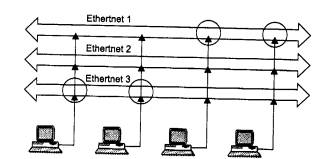

Рис. Многосегментный концентратор
Между собой компьютеры, подключенные к разным сегментам, общаться через концентратор не могут, так как шины внутри концентратора никак не связаны. Многосегментные концентраторы нужны для создания разделяемых сегментов, состав которых может легко изменяться. Большинство многосегментных концентраторов, например System 5000 компании Nortel Networks или PortSwitch Hub компании 3Com, позволяют выполнять операцию соединения порта с одной из внутренних шин чисто программным способом, например с помощью локального конфигурирования через консольный порт, В результате администратор сети может присоединять компьютеры пользователей к любым портам концентратора, а затем с помощью программы конфигурирования концентратора управлять составом каждого сегмента. Если завтра сегмент 1 станет перегруженным, то его компьютеры можно распределить между оставшимися сегментами концентратора. Возможность многосегментного концентратора программно изменять связи портов с внутренними шинами называется конфигурационной коммутацие. Многосегментные концентраторы - это программируемая основа больших сетей. Для соединения сегментов между собой нужны устройства другого типа - мосты/коммутаторы или маршрутизаторы. Такое межсетевое устройство должно подключаться к нескольким портам многосегментного концентратора, подсоединенным к разным внутренним шинам, и выполнять передачу кадров или пакетов между сегментами точно так же, как если бы они были образованы отдельными устройствами-концентраторами. Для крупных сетей многосегментный концентратор играет роль интеллектуального кроссового шкафа, который выполняет новое соединение не за счет механического перемещения вилки кабеля в новый порт, а за счет программного изменения внутренней конфигурации устройства.
На конструктивное устройство концентраторов большое влияние оказывает их область применения. Концентраторы рабочих групп чаще всего выпускаются как устройства с фиксированным количеством портов, корпоративные концентраторы - как модульные устройства на основе шасси, а концентраторы отделов могут иметь стековую конструкцию. Такое деление не является жестким, и в качестве корпоративного концентратора может использоваться, например, модульный концентратор. Концентратор с фиксированным количеством портов - это наиболее простое конструктивное исполнение, когда устройство представляет собой отдельный корпус со всеми необходимыми элементами (портами, органами индикации и управления, блоком питания), и эти элементы заменять нельзя. Обычно все порты такого концентратора поддерживают одну среду передачи, общее количество портов изменяется от 4-8 до 24. Один порт может быть специально выделен для подключения концентратора к магистрали сети или же для объединения концентраторов (в качестве такого порта часто используется порт с интерфейсом AUI, в этом случае применение соответствующего трансивера позволяет подключить концентратор к практически любой физической среде передачи данных). Модульный концентратор выполняется в виде отдельных модулей с фиксированным количеством портов, устанавливаемых на общее шасси. Шасси имеет внутреннюю шину для объединения отдельных модулей в единый повторитель. Часто такие концентраторы являются многосегментными, тогда в пределах одного модульного концентратора работает несколько несвязанных между собой повторителей. Для модульного концентратора могут существовать различные типы модулей, отличающиеся количеством портов и типом поддерживаемой физической среды. Часто агент протокола SNMP выполняется в виде отдельного модуля, при установке которого концентратор превращается в интеллектуальное устройство. Модульные концентраторы позволяют более точно подобрать необходимую для конкретного применения конфигурацию концентратора, а также гибко и с минимальными затратами реагировать на изменения конфигурации сети. Ввиду ответственной работы, которую выполняют корпоративные модульные концентраторы, они снабжаются модулем управления, системой терморегулирования, избыточными источниками питания и возможностью замены модулей «на ходу». Недостатком концентратора на основе шасси является высокая начальная стоимость такого устройства для случая, когда предприятию на первом этапе создания сети нужно установить всего 1-2 модуля. Высокая стоимость шасси вызвана тем, что оно поставляется вместе со всеми общими устройствами, такими как избыточные источники питания и т. п. Поэтому для сетей средних размеров большую популярность завоевали стековые концентраторы. Стековый концентратор, как и концентратор с фиксированным числом портов, выполнен в виде отдельного корпуса без возможности замены отдельных его модулей. Типичный вид нескольких стековых концентраторов Ethernet показан на рис. 4.12. Однако стековыми эти концентраторы называются не потому, что они устанавливаются один на другой. Такая чисто конструктивная деталь вряд ли удостоилась бы особого внимания, так как установка нескольких устройств одинаковых габаритных размеров в общую стойку практикуется очень давно. Стековые концентраторы имеют специальные порты и кабели для объединения нескольких таких корпусов в единый повторитель (рис. 4.13), который имеет общий блок повторения, обеспечивает общую ресинхронизацию сигналов для всех своих портов и поэтому с точки зрения правила 4-х хабов считается одним повторителем. Если стековые концентраторы имеют несколько внутренних шин, то при соединении в стек эти шины объединяются и становятся общими для всех устройств стека. Число объединяемых в стек корпусов может быть достаточно большим (обычно до 8, но бывает и больше). Стековые концентраторы могут поддерживать различные физические среды передачи, что делает их почти такими же гибкими, как и модульные концентраторы, но при этом стоимость этих устройств в расчете на один порт получается обычно ниже, так как сначала предприятие может купить одно устройство без избыточного шасси, а потом нарастить стек еще несколькими аналогичными устройствами. Стековые концентраторы, выпускаемые одним производителем, выполняются в едином конструктивном стандарте, что позволяет легко устанавливать их друг на друга, образуя единое настольное устройство, или помещать их в общую стойку. Экономия при организации стека происходит еще и за счет единого для всех устройств стека модуля SNMP-управления (который вставляется в один из корпусов стека как дополнительный модуль), а также общего избыточного источника питания. Модульно-стековые концентраторы представляют собой модульные концентраторы, объединенные специальными связями в стек. Как правило, корпуса таких концентраторов рассчитаны на небольшое количество модулей (1-3). Эти концентраторы сочетают достоинства концентраторов обоих типов.
54. Принцип тонального избирательного вызова на основе кодов СК-2/7 и СК-2/11 в групповых каналах ОТС.
Принцип тонального избирательного вызова заключается в следующем. Вызывные комбинации передаются импульсами переменного тока в тональном диапазоне частот от 316 до 2000 Гц. Для исключения влияния одних частот на другие все частоты распределены по диапазону так, чтобы обеспечить несовпадение гармоник низших частот на верхние вызывные частоты. Каждая последующая частота в 1,36 раза больше предыдущей: 1-316 Гц; 2-430; 3-585; 4-795; 5-1080; 6-1470; 7-2000 Гц. Каждая кодовая комбинация состоит из сочетания двух неодинаковых частот из семи возможных. Такой сигнальный код получил название СК2/7. Количество сочетаний частот по две определяется по формуле:
, где n – число всех частот; n=7; m – число частот в коде; m = 2.
Все вызывные комбинации разделены на семь групп по шесть комбинаций в каждой (таблица). Из этого следует, что общее количество комбинаций равно 42.
| Номер группы
| Вызывные комбинации
|
|
| -
|
|
|
|
|
|
|
|
|
| -
|
|
|
|
|
|
|
|
|
| -
|
|
|
|
|
|
|
|
|
| -
|
|
|
|
|
|
|
|
|
| -
|
|
|
|
|
|
|
|
|
| -
|
|
|
|
|
|
|
|
|
| -
|
Каждая вызывная комбинация обозначается двумя цифрами, которые соответствуют номерам вызванных частот первого и второго импульсов. Например, число 63 означает, что вызывная комбинация состоит из последовательных частот номер 6 (1470 Гц) и номер 3 (585 Гц). Сочетания одинаковых частот типа 11, 22,…77 в качестве вызывных комбинаций не используются. Комбинации 21, 12, 34, 45, 56, 67 используются для группового вызова. Признаком группы является одинаковая вторая цифра комбинации. Признаком группы является вторая цифра комбинации, т.е. все комбинации, заканчивающиеся на одну цифру, относятся к одной группе. Этот принцип позволяет упростить прием циркулярного вызова всех абонентов путем последовательности посылки всех групповых вызовов 2-1-2-3-4-5-6-7. При посылке такой комбинации вызываются последовательно одна за другой все семь групп промежуточных пунктов. В этом случае вторая частота предыдущей кодовой комбинации группового вызова является первой частотой следующей кодовой комбинации. Длительность каждой элементарной посылки циркулярного кода 1,6 с.
