Вариометр ВР-10К








Вариометр предназначен для измерения вертикальной составляющей скорости подъема и спуска вертолета, а также для осуществления горизонтального полета (рис. 22).

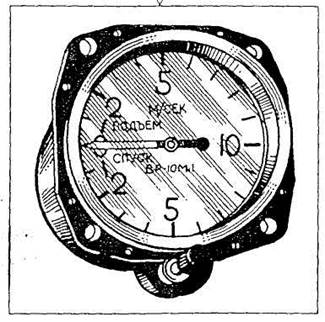

Рис. 7. Вариометр ВР-10К

Вариометр присоединен штуцером к статической системе приемника ПВД-6М.

Шкала от­градуирована от 0 до 10 м/с на «спуск» и «подъем». Оцифровка шкалы на отметках «0», «2», «5», «10».

Принцип работы прибора основан на измерении разности давлений внутри манометрической коробки и в корпусе прибора. Манометрическая коробка через трубопровод соединена со статической камерой ПВД, а корпус через капилляр соединен с приемной камерой вариометра.

Рис. 8. Принцип действия ВР-10



Диаметр капилляра 0,4 мм. В горизонтальном полете давление внутри корпуса прибора равняется атмосферному. При этом разность давлений между корпусом и манометрической коробкой равна «0» и стрелка стоит на «0» шкалы. При подъеме вертолета атмосферное давление уменьшается, следовательно, давление в корпусе превышает давление внутри манометрической коробки. Под влиянием образовавшегося перепада коробка сжимается и через передающий механизм передвигает стрелку по шкале вверх от «0». Чем больше скорость подъема или спуска, тем больше будет перепад давлений.



Пользование вариометром

Перед полетом внешним ос­мотром проверить прибор. Допустимое смещение стрелки от 0 перед взлетом должно быть не более 0,3 малого деления. Если смещение будет больше допустимого, необходимо котировочным винтом установить стрелку на нулевую отметку шкалы. Погрешность прибора ±1 м/с. Вариометру присущи некоторые запаздывания в показаниях (2—3 с) при переходе вертолета в горизонтальный полет. С увеличением высоты полета прибор дает заниженные показания. Эта ошибка незначительна и летчиком не учитывается.
