Правила упрощенного нанесения размеров отверстий

d₂ – диаметр зенковки;

L₁ – длина цилиндрической части основного отверстия;

L₂ – длина резьбы в глухом отверстии;

L₃ – глубина зенковки

L₄ – глубина фаски;

j – центральный угол зенковки;

a – угол фаски

Z – обозначение резьбы по стандарту;

IT – допуск.

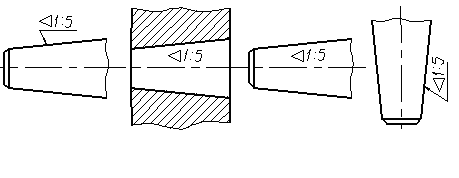

Рис. 48. Обозначение конусности

Рис. 49. Обозначение уклона

Размеры нескольких одинаковых элементов изделия, как правило, наносятся один раз с указанием на полке линии-выноски количества этих элементов (рис. 50). Размеры небольших конических и пирамидальных срезов (фасок) на деталях наносятся, как показано на рис. 51.

Рис. 50. Указание равномерно Рис. 51. Нанесение размеров фасок

расположенных отверстий

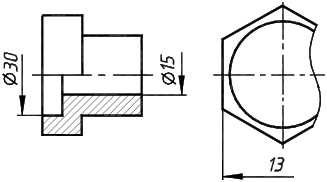

Рис. 52. Обрыв размерных линий

Рис. 53. Нанесение радиусов скругления Рис. 54. Нанесение размеров фасок

меньших 1 мм в масштабе чертежа меньших 1 мм в масштабе чертежа

Размерную линию можно обрывать в случаях, указанных на рис. 52.

Если радиусы скруглений и размеры неизображенной на чертеже фаски под углом 45⁰ в масштабе чертежа 1 мм и менее, то размер указывают так, как показано на рис. 53 и рис. 54.

При большом количестве однотипных элементов изделия, неравномерно расположенных на поверхности, допускается указывать их размеры в сводной таблице, при этом применяется координатный способ нанесения отверстий с обозначением их арабскими цифрами (рис. 55), или обозначение однотипных элементов прописными буквами (рис. 56).

Продолжение табл. 8

Наименование	Условное изображение
12. Зацепление с глобоидным червяком
13. Цепная передача

Продолжение табл. 8

Наименование	Условное изображение

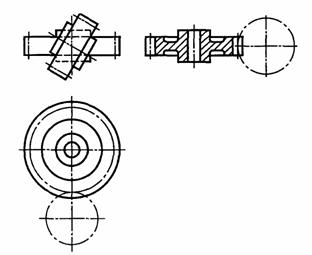

10. Зацепление винтовое цилиндрическими зубчатыми колесами с пересечением осей под углом, отличным от 900

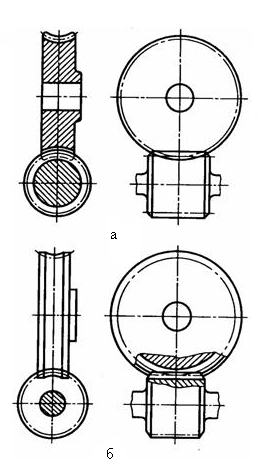

11. Зацепление с цилиндрическим червяком

Рис. 55. Пример нанесения размеров при большом количестве однотипных

элементов

Рис. 56. Пример нанесения размеров при большом количестве однотипных

элементов

Одинаковые элементы, расположенные в разных частях изделия (например, отверстия), рассматривают как один элемент, если между ними нет промежутка (рис. 57, а) или если эти элементы соединены тонкими сплошными линиями (рис. 57, б).

При отсутствии этих условий указывают полное количество элементов (рис. 57, в).

а

б в

Рис. 57. Нанесение размеров одинаковых элементов, расположенных в разных частях изделия

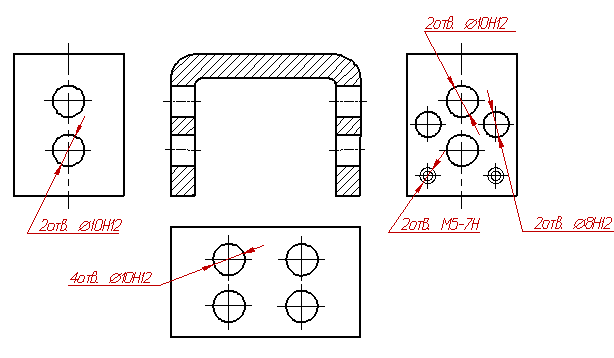

Если одинаковые элементы изделия (например, отверстия) расположены на разных поверхностях и показаны на разных изображениях, то количество этих элементов записывают отдельно для каждой поверхности (рис. 58).

Рис. 58. Пример нанесения размеров одинаковых элементов, расположенных на разных поверхностях

Продолжение табл. 8

Наименование	Условное изображение
7. Зацепление паллоидное
8. Зацепление гипоидное

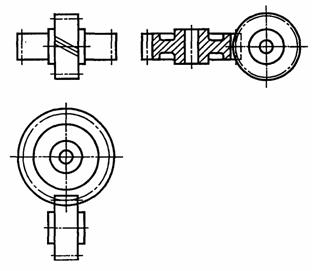

9. Зацепление винтовое цилиндрическими зубчатыми колесами с пересечением осей под углом 900

Продолжение табл. 8

Наименование	Условное изображение
4. Зацепление внешнее коническими зубчатыми колесами с пересечением осей под углом 900
5. Зацепление внеш- нее коническими зубчатыми колесами с пересечением осей под углом отличным от 900

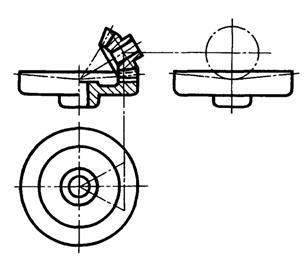

6. Зацепление плоскоконическое

Допускается повторять размеры одинаковых элементов изделия или их групп (в том числе отверстий), лежащих на одной поверхности, только в том случае, когда они значительно удалены друг от друга и не увязаны между собой размерами (рис. 59, а, б).

а б

Рис. 59. Пример нанесения размеров однотипных элементов

Если на чертеже показано несколько групп близких по размерам отверстий, то рекомендуется отмечать одинаковые отверстия одним из условных знаков, приведенных на рис. 60. Допускается применять и другие условные знаки.

Отверстия обозначают условными знаками на том изображении, на котором указаны размеры, определяющие положение этих отверстий.

Рис. 60. Условные знаки для обозначения одинаковых отверстий

При обозначении одинаковых отверстий условными знаками количество отверстий и их размеры допускается указывать в таблице (рис. 61).

Рис. 61. Пример обозначение групп одинаковых отверстий

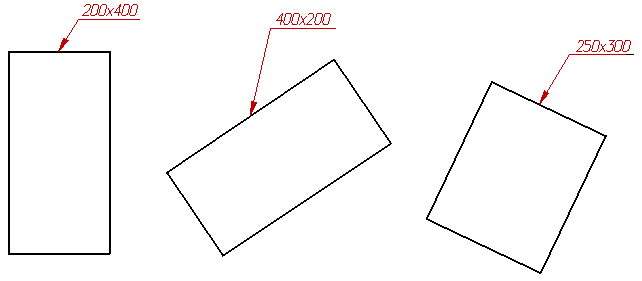

Размер детали или отверстия прямоугольного сечения могут быть указанны на полке линии-выноски размерами сторон через знак умножения. При этом на первом месте должен быть указан размер той стороны прямоугольника, от которой проводиться линия-выноска (рис. 62).

Рис. 62. Пример нанесения размеров элемента прямоугольного сечения

Таблица 8

Наименование	Условное изображение
1. Зацепление внешнее цилиндрическими зубчатыми колесами
2. Зацепление внутреннее цилиндрическими зубчатыми колесами

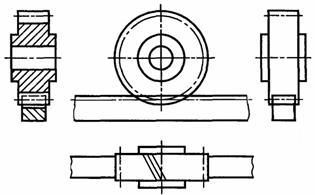

3. Зацепление реечное

Продолжение табл. 7

Наименование	Условное изображение
5. Колесо зубчатое червячное
6. Червяк цилиндрический
7. Рейка зубчатая
8. Звёздочка цепной передачи

Допускается не наносить на чертеже размеры радиуса дуги окружности сопрягающихся параллельных линий (рис. 63).

Рис. 63. Указание размера в случае сопряжения параллельных линий дугой

окружности

Размеры двух симметрично расположенных элементов изделия (кроме отверстий) наносят один раз без указания их количества, группируя, как правило, в одном месте все размеры (рис. 64, 65). Количество одинаковых отверстий всегда указывают полностью, а их размеры – только один раз.

Рис. 64. Нанесение размеров симметрично расположенных элементов

Рис. 65. Нанесение размеров симметрично расположенных элементов
