Монитор состояния объектов

Монитор, который показывает самые важные параметры, а именно состояние

связи и режим работы объектов, находится на закладке «Объектный мониторинг», как показано на рисунке 5.

Монитор отображает:

а) Коды объектов «Цитрон-Т». Отображаются все объекты «Цитрон-Т», о

которых с момента запуска «АРМ Диспетчер» была получена оперативная информация, при этом те объекты, с которых ни разу не пришло сигнала о работе, отсутствуют в списке;

б) режим работы объекта;

в) время последнего принятого пакета;

г) количество пакетов, принятых с момента старта программы.

	Отображение иконок
	Информация по объекту приходит без проблем, объект в рабочем состоянии Либо по объекту приходят непонятные данные, либо он подает сигнал "Авария" Объект выбран для просмотра в окне - "Детали"
Режимы: НР – Нормальный режим работы ?? – ошибка (режим не определен) АО – аварийный останов АП – Автоматический пуск НО – нормальный останов ГП – готовность к пуску

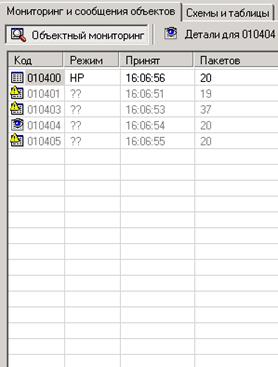

Рисунок 5

3.2.2 Функция «Детали» для проверки приходящих данных

Функция «Детали» является служебной и предназначена для просмотра

"сырой" информации, приходящей в пакете от объекта, форма этой функции показана на рисунке 6.

Столбцы: № - порядковый номер сигнала в пакете Канал – номер аналогового/дискретного канала КОП – Карта Объектных параметров, показывает привязку параметра по классификатору к конкретному каналу прибора КСО. Статус –коды состояния объекта (расшифровывая их, программа выдает состояния объекта) In – необработанные сигналы, приходящие с ПТК "Цитрон" Out – проверенные на ошибки и приведенные к аналоговому и дискретному типу данные Название – пользовательское название параметра Время с объекта– время снятия кадра информации с объекта

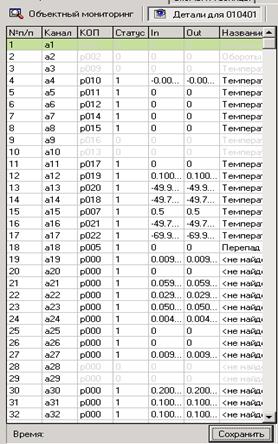

Рисунок 6 –форма функции «Детали»

Для активации окна "Детали" отметьте кнопкой манипулятора «мышь» нужный

объект на закладке "Мониторинг и сообщения с объектов" и щелкните по закладке

"Детали", или просто дважды щелкните левой кнопкой манипулятора «мышь» по

объекту. Для возврата – нажмите на кнопку «Объектный мониторинг».
