Средства химической разведки и контроля заражения



Обнаружение и определение степени заражения отравляющими и сильнодействующими ядовитыми веществами воздуха, местности, сооружений, оборудования, транспорта, средств индивидуальной защиты, одежды, продовольствия, воды, фуража и других объектов производится с помощью приборов химической разведки или путем взятия проб и последующего анализа их в химических лабораториях.

Основным прибором химической разведки является войсковой прибор химической разведки (ВПХР), а также аналогичный ему по тактико-техническим характеристикам и принципу действия полуавтоматический прибор химической разведки ППХР. Для обнаружения СДЯВ используются различного вида в зависимости от характера производства промышленные приборы. Кроме того, некоторые объекты народного хозяйства могут быть оснащены приборами химической разведки медицинской и ветеринарной службы (ПХР«MB).

Принцип обнаружения и определения ОВ приборами химической разведки основан на изменении окраски индикаторов при взаимодействии их с ОВ. В зависимости от того, какой был взят индикатор и как он изменил окраску, определяют тип ОВ, а сравнение интенсивности полученной окраски с цветным эталоном позволяет судить о приблизительной концентрации ОВ в воздухе или о плотности заражения.

Восковой прибор химической разведки ВПХР предназначен для определения в воздухе, на местности и технике ОВ типа Ви-Икс, зарин, зоман, иприт, фосген, синильная кислота и хлор-циан.

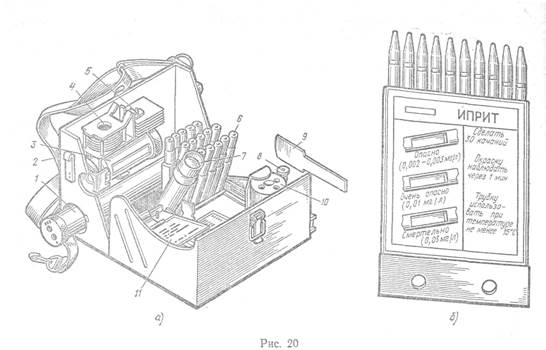

Устройство ВПХР. Прибор состоит (рис. 20, а) из корпуса с крышкой и размещенных в них: ручного насоса 1, насадки к насосу 3, бумажных кассет с индикаторными трубками 11, защитных колпачков 4, противодымных фильтров 5,. электрофонаря 7, грелки 10.и патронов к ней 6. Кроме того, в комплект прибора входит лопатка для взятия проб 9, штырь 8, «Инструкция по эксплуатации», памятка по работе с прибором, памятка по определению ОВ типа зоман в воздухе, плечевой ремень 2 с тесьмой. Масса прибора — 2,3 кг, чувствительность к фосфорорганическим ОВ — до 5·10^-6 мг/л, к фосгену, синильной кислоте и хлорциану — до 5·10^-3 мг/л, иприту — до 2·10^-3 мг/л; диапазон рабочих температур от —40 до +40°С.

Ручной насос (поршневой) служит для прокачивания зараженного воздуха через индикаторную трубку, которую устанавливают для этого в гнездо головки насоса. При 50—60 качаниях насосом в 1 мин через индикаторную трубку проходит около 2 л воздуха. На головке насоса размещены нож для надреза и два углубления для обламывания концов индикаторных трубок; в ручке насоса — ампуловскрыватели.

Насадка к насосу является приспособлением, позволяющим увеличивать количество паров ОВ, проходящих через индикаторную трубку, при определении ОВ на почве и различных предметах, в сыпучих материалах, а также обнаруживать ОВ в дыму и брать пробы дыма.

Индикаторные трубки, расположенные в кассетах (рис. 20, б), предназначены для определения ОВ и представляют собой запаянные стеклянные трубки, внутри которых помещены наполнитель и ампулы с реактивами. Индикаторные трубки маркированы цветными кольцами и уложены в бумажные кассеты по 10 шт. На лицевой стороне кассеты дан цветной эталон окраски и указан порядок работы с трубками. Для определения ОВ типа Си-Эс и Би-Зет предназначены трубки ИТ-46. В комплект ВПХР они не входят и поставляются отдельно.

Защитные колпачки служат для предохранения внутренней поверхности воронки насадки от заражения каплями ОВ и для помещения проб почвы и сыпучих материалов при определении в них ОВ.

Противо.дымные фильтры применяют для определения ОВ в дыму, малых количеств ОВ в почве и сыпучих материалах, а также при взятии проб дыма. Они состоят из одного слоя фильтрующего материала (картона) и нескольких слоев капроновой ткани.

Грелка служит для подогрева индикаторных трубок при пониженной температуре окружающего воздуха от —40 до + 10 °С Она состоит из пластмассового корпуса с двумя проушинами, в которые вставляется штырь для прокола патрона, обеспечивающего нагревание. Внутри корпуса грелки имеется четыре металлические трубки: три — малого диаметра для индикаторных трубок и одна — большого диаметра для патрона.

Определение ОВ в воздухе. В первую очередь определяют пары ОВ нервно-паралитического действия, для чего необходимо взять две индикаторные трубки с красным кольцом и красной точкой. С помощью ножа на головке насоса надрезать, а затем отломить концы индикаторных трубок. Пользуясь ампуловскрывателем с красной чертой и точкой, разбить верхние ампулы обеих трубок и, взяв трубки за верхние концы, энергично встряхнуть их 2—3 раза. Одну из трубок (опытную) немаркированным концом вставить в насос и прокачать через нее воздух (5—6 качаний), через вторую (контрольную) воздух не прокачивается и она устанавливается в штатив корпуса прибора.

Затем ампуловскрывателем разбить нижние ампулы обеих трубок и после встряхивания их наблюдать за переходом окраски контрольной трубки от красной до желтой. К моменту образования желтой окраски в контрольной трубке красный цвет верхнего слоя наполнителя опытной трубки указывает на опасную концентрацию ОВ (зарина, зомана или Ви-Икс). Если в опытной трубке желтый цвет наполнителя появится одновременно с контрольной, то это указывает на отсутствие ОВ или малую его концентрацию. В этом случае определение ОВ в воздухе повторяют, но вместо 5—6 качаний делают 30—40 качаний насосом, и нижние ампулы разбивают после 2—3-минутной выдержки. Положительные показания в этом случае свидетельствуют о практически безопасных концентрациях ОВ.

Независимо от полученных показаний при содержании ОВ нервно-паралитического действия определяют наличие в воздухе нестойких ОВ (фосген, синильная кислота, хлорциан) с помощью индикаторной трубки с тремя зелеными кольцами. Для этого необходимо вскрыть трубку, разбить в ней ампулу, пользуясь ампуловскрывате-лем с тремя зелеными чертами, вставить немаркированным концом в гнездо насоса и сделать 10—15 качаний. После этого вынуть трубку из насоса, сравнить окраску наполнителя с эталоном, нанесенным на лицевой стороне кассеты.

Затем определяют наличие в воздухе паров иприта индикаторной трубкой с одним желтым кольцом. Для этого необходимо вскрыть трубку, вставить в насос, прокачать воздух (60 качаний) насосом, вынуть трубку из насоса и по истечении 1 мин сравнить окраску наполнителя с эталоном, нанесенным на кассете для индикаторных трубок с одним желтым кольцом.

Для обследования воздуха при пониженных температурах трубки с одним красным кольцом и точкой и с одним желтым кольцом необходимо подогреть с помощью грелки до их вскрытия. Оттаивание трубок с красным кольцом и точкой производится при температуре окружающей среды 0 ^СС и ниже в течение 0,5—3 мин. После оттаивания трубки вскрыть, разбить верхние ампулы, энергично встряхнуть, вставить в насос и прососать воздух через опытную трубку. Контрольная трубка находится в штативе. Далее следует подогреть обе трубки в грелке в течение 1 мин, разбить нижние ампулы опытной и контрольной трубок, одновременно встряхнуть и наблюдать за изменением окраски наполнителя.

Трубки с одним желтым кольцом при температуре окружающей среды + 15°С и ниже подогреваются в течение 1—2 мин после прососа через них зараженного воздуха.

В случае сомнительных показаний трубок с тремя зелеными кольцами при определении в основном наличия синильной кислоты в воздухе при пониженных температурах необходимо повторить измерения с использованием грелки, для чего трубку после прососа воздуха поместить в грелку.

При определении ОВ в дыму необходимо: поместить трубку в гнездо насоса; достать из прибора насадку и закрепить в ней противодымный фильтр; навернуть насадку на резьбу головки насоса; сделать соответствующее количество качаний насосом; снять насадку; вынуть из головки насоса индикаторную трубку и провести определение ОВ.

Определение ОВ на местности, технике и различных предметах начинается также с определения ОВ нервно-паралитического действия. Для этого, в отличие от рассмотренных методов подготовки прибора, в воронку насадки вставляют защитный колпачок. После чего прикладывают насадку к почве или к поверхности обследуемого предмета так, чтобы воронка покрыла участок с наиболее резко выраженными признаками заражения, и, прокачивая через трубку воздух, делают 60 качаний насосом. Снимают насадку, выбрасывают колпачок, вынимают из гнезда индикаторную трубку и определяют наличие ОВ.

Для обнаружения ОВ в почве и сыпучих материалах готовят и вставляют в насос соответствующую индикаторную трубку, навертывают насадку, вставляют колпачок, затем лопаткой берут пробу верхнего слоя почвы (снега) или сыпучего материала и насыпают ее в воронку колпачка до краев. Воронку накрывают противодымным фильтром и закрепляют прижимным кольцом. После этого через индикаторную трубку прокачивают воздух (до 120 качаний насоса),выбрасывают защитный колпачок вместе с пробой и противодымным фильтром. Отвинтив насадку, вынимают индикаторную трубку и определяют присутствиеОВ.

Прибор химической разведки медицинской и ветеринарной служб предназначен для определения: в воздухе, на местности и технике фосфорорганических ОВ, иприта, синильной кислоты, хлорциана, фосгена, дифосгена и мышьяковистого водорода; в воде — фосфорорганических ОВ, иприта, синильной кислоты; в фураже—фосфорорганических ОВ, иприта, синильной кислоты, хлорциана, фосгена, дифосгена. С помощью прибора ПХР-МВ отбирают пробы воды, почвы и других материалов для определения вида возбудителя инфекционного заболевания.

Прибор состоит из: корпуса с крышкой; коллекторного насоса, позволяющего прокачивать воздух одновременно через 2—5 индикаторных трубок; комплекта индикаторных средств (трубок в кассетах, матерчатых кассет с сухими реактивами); комплекта для отбора проб.

Определение ОВ в воздухе и на предметах производится так же, как и с помощью ВПХР.

Для определения ОВ и ядов в воде используют химические реактивы, изменяющие свою окраску при взаимодействии с ядовитыми веществами.

Отравляющие вещества в кормах и продовольственных пробах определяют методом воздушного экстрагирования с последующим прокачиванием зараженного воздуха через пробу или воду и определения в них отравляющих ила ядовитых веществ.
