ОПРЕДЕЛЕНИЕ ПО ЭКГ ЛОКАЛИЗАЦИИ АНОМАЛЬНЫХ ПРЕДСЕРДНО-ЖЕЛУДОЧКОВЫХ СОЕДИНЕНИЙ

С практической точки зрения, по­стоянный интерес вызывает вопрос о возможности по ЭКГ определять место предвозбуждения желудочка. После того, как в 1945 г. F. Rosen­baum и соавт. выделили два электро­кардиографических типа синдрома WPW (А и В), последовало описа­ние и ряда других типов, в том чис­ле: типа АВ [Boineau J. et al., 1973], типов С и D [Lev M. et al., 1975; Pick A., Langendorf R., 1979]. Всех их соотносили с определенными ДП.

Тип А синдрома WPW. Простран­ственный вектор волны А ориенти­рован вперед, вниз и несколько вправо. Такая направленность век­тора отражает преждевременное воз­буждение заднебазальной или ба-зальпо-перегородочной области лево­го желудочка. В правых и левых

грудных отведениях волна А и комп­лекс QRS направлены вверх за счет направления векторов А вниз. В от­ведениях vsr и Vi комплекс QRS мо­жет иметь вид R, RS, Rs, RSr, Rsr. Электрическая ось QRS отклоняет­ся вправо. В I отведении волна А ча­ще бывает отрицательной, имити­руя увеличенный зубец Q (комплекс Qr); реже встречается положитель­ная А (комплекс RS); в III отведе­нии волна А обычно положительная. При этом типе синдрома WPW ин­тервал Р—R иногда превышает 0,12с (до 0,14 с).

Тип В синдрома WPW. Здесь про­странственный вектор волны А име­ет ориентацию влево, вниз и несколь­ко кзади. По ДП преждевременно возбуждается часть основания пра­вого желудочка вблизи предсердно-желудочковой борозды. В правых грудных отведениях волна А и комп­лекс QRS направлены вниз. В отве­дениях vsr и Vi комплекс QRS име­ет вид QS, Qs, rS. В левых грудных отведениях волна А и комплекс QRS направлены кверху. Электрическая ось сердца отклоняется влево. В I от­ведении комплекс QRS представлен высоким зубцом R, волна А положи­тельная, в III отведении — комплекс QS, волна А чаще отрицательная и может усиливать зубец Q. В этом случае широкий и глубокий Q иног­да имитирует признаки нижнего (диафрагмального) инфаркта мио­карда.

Тип АВ. Пространственный вектор волны А имеет направление влево, кпереди, отражая преждевремен­ность возбуждения заднебазального отдела правого желудочка. В отве­дениях vsr и Vi волна А направлена вверх, как при типе А. Электричес­кая ось QRS отклоняется влево (как при типе В): в I отведении волна А и комплекс QRS имеют положитель­ную полярность, в III отведении они дискордантны.

Тип С [Pick A., Langendorf R., 1979]. ДП соединяет субэпикардиальный участок левого предсердия с боковой стенкой левого желудочка. В отведе-

ниях Vj-4 комплексы R, Rs, волна А положительная; в отведениях Vs-e комплексы rS, RS, волна А отрица­тельная или изоэлектрическая. Элект­рическая ось QRS отклоняется впра­во; в отведениях I, aVL волна А от­рицательная, в отведениях III, aVF волна А положительная.

Надо подчеркнуть, что такое тра­диционное типирование синдрома WPW позволяет лишь ориентировоч­но судить о расположении ДП. Поэ­тому предлагались другие электро­кардиографические классификации. Одной из них является предложение Т. Iwa (1978) различать: 1) левый тип синдрома WPW: в отведении Vi QRS направлен вверх, волна А поло­жительная; 2) правый тип: в отведе­нии V] QRS направлен вниз, волна А положительная; 3) септальный тип: в отведении V] QRS направлен вниз, волна А отрицательная. Эта класси­фикация тоже не приносит удовлет­ворения, поскольку при предвозбуж-дении правого желудочка волна А в отведении V] часто бывает отрица­тельной, а септальные ДП вызыва­ют значительные колебания в на­правленности возбуждения, поэтому в отведении V_t QRS может быть отри­цательным, эквифазным (R = S) или полностью положительным [Ferrer M., 1977].

Значительный шаг вперед в выра­ботке электрокардиографических критериев расположения ДП был сделан J. Gallagher и соавт. (1978), которые сопоставили полярность волны А в комплексах QRS с макси­мальными признаками предвозбуж-дения в 12 отведениях ЭКГ с резуль­татами эпи- и эндокардиального кар­тографирования у большой группы больных с синдромом WPW. В по­следующем такую же работу выпол­нил А. А. Киркутис (1983), полу­чивший близкие данные.

По J. Gallagher и соавт. (1978) следует различать 10 участков предвозбуждения желудочков и соот­ветственно 10 локализаций ДП: 1) правый передний парасептальный; 2) правый передний; 3) правый бо-

Таблица 14 Полярность волны Д в зависимости от места предвозбуждения желудочков

Примечание. (±) означает, что начальные 40 мс волны А изоэлектричны, (+) — положительные; (—) — отрицательные.

ковой; 4) правый задний; 5) правый парасептальный; 6) левый задний парасептальный; 7) левый задний; 8) левый боковой; 9) левый перед­ний; 10) левый передний парасеп­тальный (рис. 132). Ниже, в табл. 14, указана полярность волны А при этих 10 вариантах предвозбуждения желудочков [Gallagher J. et al., 1978]. Как показывает опыт работы на­шей клиники [Бутаев Т. Д., 1986], этот метод позволяет в 65—70%

случаев судить о расположении ДП (рис. 133, 134, 135). Однако встре­чаются ЭКГ, по которым трудно дать окончательное заключение, посколь­ку волна А не всегда отчетливо вид­на. Кроме того, ее форма и величина могут изменяться у больных с раз­личными врожденными или приоб­ретенными изменениями миокарда желудочков, а также при наличии нескольких ДП и т. д. Положение об­легчается благодаря тому, что более



В

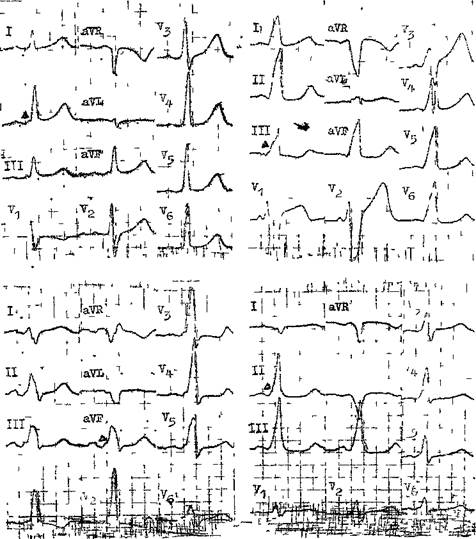

pup. 133. Синдром WPW Слева — тип 1 вмосте с внутрижелудочковой блокадой интервал Р — S = 0,32 с) Справа — тип 2.

90% ДП находятся в 4 — 5 главных позициях. По G. Reddy и L. Scham-roth (1987), эти позиции следующие: левая боковая, правая боковая, зад-неперегородочная, переднеперего-родочная (левая и правая). В. Lind-say и соавт. (1987) добавляют еще левую заднюю позицию.

Для распознавания ДП эти авто­ры используют только 3 признака: а) направление средней оси волны А во фронтальной плоскости; б) по­лярность (направление оси) главной осцилляции (зубца) комплексов QRS во фронтальной плоскости; в) поляр­ность (направление) главной осцил­ляции (зубца) комплексов QRS в го­ризонтальной плоскости [Reddy G., Schamroth L., 1987].

Левый боковой ДП. Наиболее ча­сто встречающееся аномальное пред-сердно-желудочковое соединение (46% от всех ДП). Во фронтальной плоскости ось волны А расположена между +90° и +120°, т.е. волна А имеет отрицательную полярность в от­ведениях I и aVL. В случаях, когда эта волна отрицательная только в от­ведении aVL, а в отведении I она низкоамплитудная или эквифазная, проводят нарастающую по частоте

стимуляцию предсердии, что усили­вает предвозбуждение и выявляет отрицательную волну А в отведении I. В отведениях II, III, aVF волна Д положительная. Ось главной осцил­ляции комплекса QRS во фронталь­ной плоскости направлена между + 60° и +90°. Во всех грудных от­ведениях — от Vi до Ve, главная ос­цилляция комплексов QRS имеет на­правленность кверху, она максималь­на в отведении Va. Интервал Р—R может быть близок к нормальному, поскольку предсердный конец ДП находится на удалении от СА узла Если при электрокардиографических признаках левого бокового ДП отсут­ствует отрицательная волна Д в от­ведениях aVL и I, то это означает, что ДП расположен слева кпереди — левый передний ДП.

Левый заднеперегородочный ДП. Вместе с правым заднеперегородоч-ным ДП составляет 26—33% всех ДП. Во фронтальной плоскости ось волны А направлена в сектор — 60° и даже левее: волна Д отрицательная в отведениях II, III, aVF и нередко в aVR. Ось главной осцилляции QRS во фронтальной плоскости тоже сме­щена влево (—70°) Главная осцил-



Рис 134. Синдром WPW A — тип 10; Б — тип 10 с большой волной Д; В — тип 10 вме­сте с внутрижелудочковой блокадой; Г — тип 9

ляция QRS в V] положительная, она нарастает к отведениям V₂ и V₃; во всех остальных грудных отведениях комплексы QRS тоже направлены кверху. Волна А всегда положитель­ная в отведении Vi.

Правый боковой ДП. Встречается в 18% от числа всех ДП. Ось волны А во фронтальной плоскости направ­лена к области от —30° до —60°; эта волна отрицательная в отведениях

III, II, aVF, положительная в отве­дениях I и aVL. Ось главной осцил­ляции QRS во фронтальной плоско­сти направлена к —60°. Аномалия Эбштейна обычно сочетается с пред-возбуждением через правый боковой

ДП.
