Билет 1

1. Технологическая схема ГРС (нарисовать). Назначение узлов.

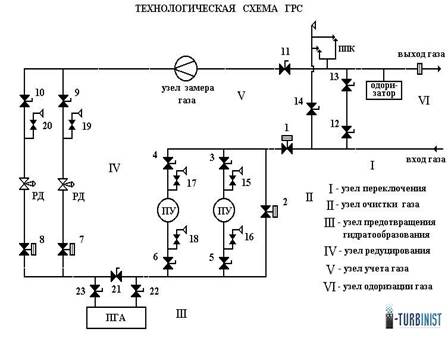

Назначение узлов. На рисунке 1 представлена технологическая схема ГРС, где обозначены основные узлы ГРС, каждый из которых имеет своё назначение.
Основные узлы ГРС:
1. узел переключения;
2. узел очистки газа;
3. узел предотвращения гидратообразования;
4. узел редуцирования;
5. узел учёта газа;
6. узел одоризации газа.
Узел переключения ГРС предназначен для переключения потока газа высокого давления с автоматического на ручное регулирование давления по обводной линии, а также для предотвращения повышения давления в линии подачи газа потребителю с помощью предохранительной арматуры.
Узел очистки газа ГРС предназначен для предотвращения попадания механических (твёрдых и жидких) примесей в технологическое и газорегуляторное оборудование и средства контроля и автоматики ГРС и потребителя.
Узел предотвращения гидратообразований предназначен для предотвращения обмерзания арматуры и образования кристаллогидратов в газопроводных коммуникациях и арматуре.

Узел редуцирования газа предназначен для снижения и автоматического поддержания заданного давления газа, подаваемого потребителю.
Узел учёта газа предназначен для учёта количества расхода газа с помощью различных расходомеров и счётчиков.
Узел одоризации газа предназначен для добавления в газ веществ с резким неприятным запахом (одорантов). Это позволяет своевременно обнаруживать утечки газа по запаху без специального оборудования.

2. Природный газ: физические свойства и компонентный состав.

Приро́дный газ — смесь газов, образовавшихся в недрах Земли при анаэробном разложении органических веществ, газ относится к группе осадочных горных пород^].

Природный газ относится к полезным ископаемым. Природный газ в пластовых условиях (условиях залегания в земных недрах) находится в газообразном состоянии — в виде отдельных скоплений (газовые залежи) или в виде газовой шапки нефтегазовых месторождений, либо в растворённом состоянии внефти или воде. При нормальных условиях (101,325 кПа и 0 °C) природный газ находится только в газообразном состоянии. Также природный газ может находиться в кристаллическом состоянии в виде естественных газогидратов.

Основную часть природного газа составляет метан (CH₄) — от 70 до 98 %. В состав природного газа могут также входить более тяжёлые углеводороды — гомологи метана:

· этан (C₂H₆),

· пропан (C₃H₈),

· бутан (C₄H₁₀).

а также другие неуглеводородные вещества:

· водород (H₂),

· сероводород (H₂S),

· диоксид углерода (СО₂),

· азот (N₂),

· гелий (Не).

Чистый природный газ не имеет цвета и запаха. Для облегчения возможности определения утечки газа, в него в небольшом количестве добавляютодоранты — вещества, имеющие резкий неприятный запах (гнилой капусты, прелого сена, тухлых яиц). Чаще всего в качестве одоранта применяетсятиолы (меркаптаны), например, этилмеркаптан (16 г на 1000 м³ природного газа).

Ориентировочные физические характеристики (зависят от состава; при нормальных условиях, если не указано иное):

· Плотность:

· от 0,68 до 0,85 кг/м³ (сухой газообразный);

· 400 кг/м³ (жидкий).

· Температура самовозгорания: 650 °C;

· Взрывоопасные концентрации смеси газа с воздухом от 5 % до 15 % объёмных;

· Удельная теплота сгорания: 28—46 МДж/м³ (6,7—11,0 Мкал/м³)^[1] (то есть это 8-12 квт-ч/м³);

· Октановое число при использовании в двигателях внутреннего сгорания: 120—130.

· Легче воздуха в 1,8 раз, поэтому при утечке не собирается в низинах, а поднимается вверх^[2].
