Разработка чертежа конструкции модели
На основе размерной характеристики типовой фигуры, уточненных прибавок, выбранной методики разрабатывается конструкция проектируемой модели на типовую фигуру 116-56-48.
Построение чертежа конструкции выполняется в 2 этапа:
1. Построение базовой основы конструкции.
2. Построение модельных особенностей в соответствии с композиционным замыслом.
Расчеты конструкции проектируемой модели приведены в таблице 2.3.
Таблица 2.3 - Расчет конструкции проектируемой модели на типовую
фигуру 188-96-104
| Участок чертежа
| Условное обознач. на чертеже
| Расчетная формула
| Расчет,
см.
| Результат
см.
| |
|
|
|
|
| | Уровень
груди
| АоГ
| Впрз2+Пспр+0,5Пдтс
| 24,5+4,3+0,5*1,3
| 29,45
| | Уровень
лопаток
| АоУ
| 0,5АоГ+2
| 0.5*29,45+2
| 16,7
| | Уровень
талии
| АоТ
| Дтс2+Пдтс
| 51+1,3
| 52,3
| | Уровень
бедер
| ТБ
| 0,5Дтс2-5
| 0,5*49-5
| 19,5
| | Ширина базисной сетки
| Ао1а1
| Сг3+Пг+Гг
| 54+11,5+0,7
| 66,2
| | Ширина
спины
| Аоа
| Шс+Пшс
| 23+2,6
| 25,6
| | Ширина
груди
| а1а2
| Шг+Пшг
| 20,5+11,2
| 21,7
| | Ширина горловины спинки
| АоА2
| Сш/3+Пшгс
| 23/3+1,7
| 9,4
| | Глубина горловины спинки
| А2А1
| АоА2/3
| 9,4/3
| 3,1
| | Ширина
плеча
| А2П
| Шп
|
|
| | Конечная плечевая точка
| Т1П
| Впк+Пдтс+0,5Пуп
| 52+1,3+0,5*5
| 55,8
| | Центр груди
| Г3Г6
| 0,5Г3Г2+1
| 21,7*0,5+1
| 11,9
| | Припуск на свободу проймы
| Г6Г7
| Пспр
| 4,3
| 4,3
| | Припуск на сутюживание
| Г8Г81
| 0,05Шс
| 0,05*20,5
| 1,025
| | Ширина горловины полочки
| А3А4
| АоА2+2
| 9,4+2
| 11,4
| | Вершина горловины
| Т6А41
| Дтп2+0,5Т60Т6+Пдтп+0,5Пуп
| 49+0,5*1+1,7+0,5*5
| 53,7
| | Глубина горловины
| А41А5
| 0,45*Сш
| 0,45*23
| 10,35
| | Конечная плечевая точка
| А41П5
| Шп
|
|
| | Конечная плечевая точка
| Т8П5
| Впк2+0,5Т6Т60+Пдтп
| 52+0,5*1+1,7
| 54,2
| | Длина
оката
| Док
| Дпр+Ппос
| 61+4,27
| 65,27
| | Припуск на посадку
| Ппос
| Дпр*Н
| 62,3*0,07
| 4,27
| | Ширина
рукава
| Шр
| Оп+Поп
| 31+10
|
| | Длина
оката
| Док
| 1,5(0,5Шр+Вок)
| 1,5(0,5*41+19,9)
| 60,6
| | Высота
оката
| Вок
| Док(1,51-0,5Шр)
| 61(1,51-0,5*41)
| 19,9
| | Высота
оката
| О1О2
| Вок+Пвок
| 19,9+0,9
| 20,8
| | Половина ширины рукава
| О2О3
| Шр/2
| 41/2
| 20,5
| | Уровень
низа
| О3М
| Др-1,5
| 66-1,5
| 64,5
| | Уровень
локтя
| О3Л
| О3М/2+5
| 66/2+5
|
| | Вспомогательная точка
| О2О5
| (О2О3-2)/2
| (10,5-2)/2
| 4,2
| | Вспомогательная точка
| О2О6
| О2О4/2
| 10,5/2
| 5,25
| | Вспомогательный отрезок
| О1О7
| (Вок-Пвок)/2
| (19,9-1,2)/2
| 9,4
|
Чертежи конструкции спинки, полочки представлены на рисунке 2.2;
нижней и верхней части рукава и воротника на рисунке 2.3.

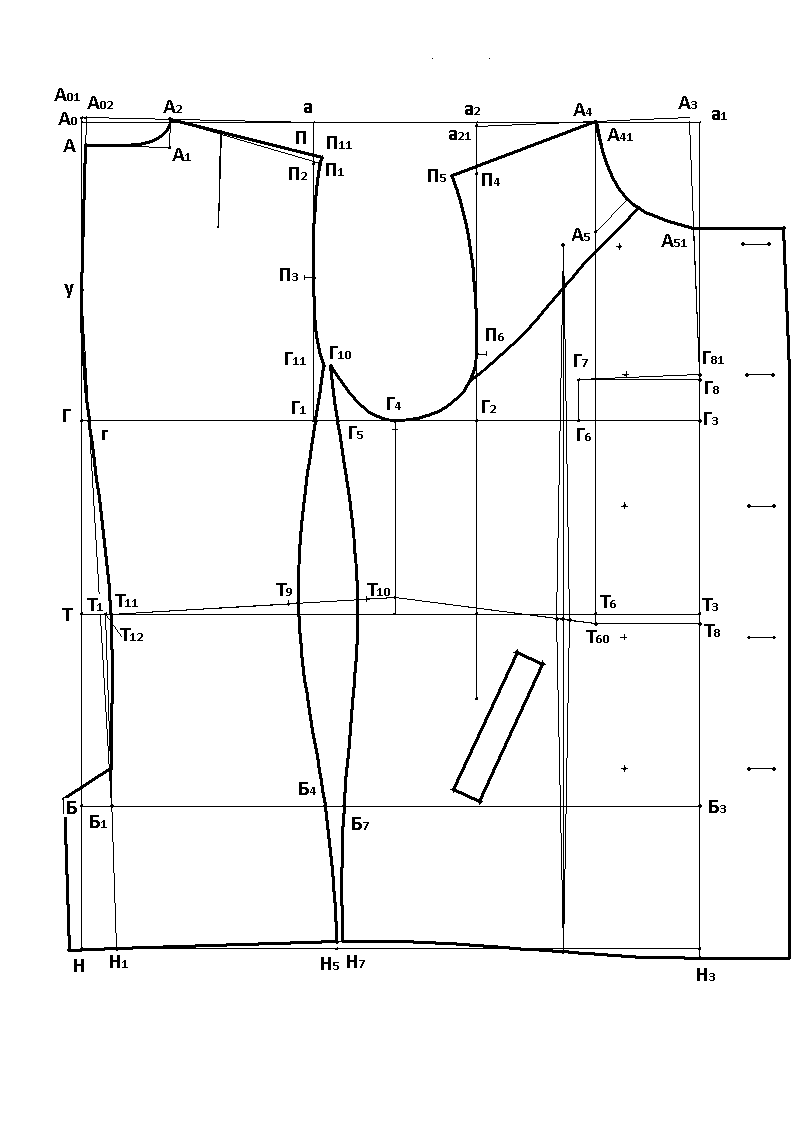

Рисунок 2.2 – Чертежи конструкции спинки, полочки

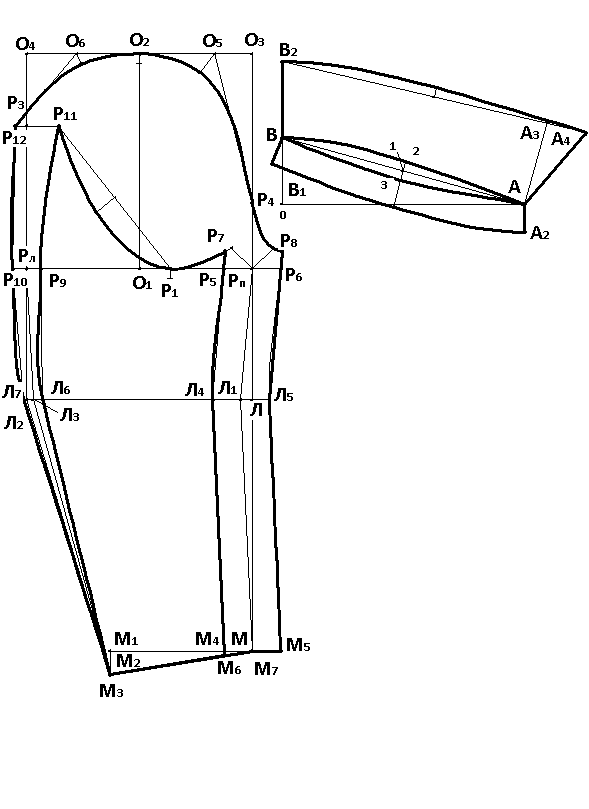

Рисунок 2.3 – Чертежи конструкции верхней и нижней части рукава, воротника
