Выборка стали на одну сетку








  Арматурная сталь, кг
Марка сетки класса А-III по ГОСТ 5781-82   класса Вр-I по ГОСТ 6727-80 Масса сетки, кг
  Диаметр, мм

С6.24-4 С6.12-4   - -   - -   - -   - -   - -   1,84 0,91   - -   1,84 0,91
С8.24-1 С8.12-1   - -   - -   - -   - -   - -   2,5 1,24   - -   2,5 1,24
С8.24-3 С8.12-3   - -   - -   - -   - -   - -   0,86 0,42   2,56 1,28   3,42 1,7
С8.24-4 С8.12-4   3,95 1,97   - -   - -   - -   - -   0,86 0,42   - -   4,81 2,39
С10.30-1 С10.24-1 С10.12-1 С10.8-1   - - - -   - - - -   - - - -   - - - -   - - - -   1,08 0,86 0,42 0,27   3,63 2,9 1,45 0,97   4,71 3,76 1,87 1,24
С10.30-2 С10.24-2 С10.12-2 С10.8-2   5,59 4,48 2,24 1,49   - - - -   - - - -   - - - -   - - - -   1,08 0,86 0,42 0,27   - - - -   6,67 5,34 2,66 1,76
С10.30-3 С10.24-3 С10.12-3   - - -   7,96 6,3 2,99   - - -   - - -   - - -   1,08 0,86 0,42   - - -   9,04 7,16 3,41
С10.8-3   -   1,99   -   -   -   0,27   -   2,26
С10.30-4 С10.24-4 С10.12-4 С10.8-4   - - - -   9,95 7,96 3,98 2,65   - - - -   - - - -   - - - -   1,08 0,86 0,42 0,27   - - - -   11,03 8,82 4,4 2,92
С12.30-1 С12.24-1 С12.12-1 С12.8-1   6,26 5,01 2,5 1,67   - - - -   - - - -   - - - -   - - - -   1,62 1,29 0,63 0,41   - - - -   7,88 6,3 3,13 2,08
С12.30-2 С12.24-2 С12.12-2 С12.8-2   - - - -   11,14 8,91 4,46 2,97   - - - -   - - - -   - - - -   1,62 1,29 0,63 0,41   - - - -   12,76 10,2 5,09 3,38
С12.30-3 С12.24-3 С12.12-3 С12.8-3   - - - -   - - - -   15,84 12,54 5,94 3,96   - - - -   - - - -   1,62 1,29 0,63 0,41   - - - -   17,46 13,83 6,57 4,37
С12.30-4 С12.24-4 С12.12-4 С12.8-4   - - - -   - - - -   19,81 15,84 7,92 5,28   - - - -   - - - -   1,62 1,29 0,63 0,41   - - - -   21,43 17,13 8,55 5,69
С14.30-1 С14.24-1 С14.12-1 С14.8-1   - - - -   10,81 8,56 4,05 2,7   - - - -   - - - -   - - - -   1,62 1,29 0,63 0,41   - - - -   12,43 9,85 4,68 3,11
С14.30-2 С14.24-2 С14.12-2 С14.8-2   - - - -   - - - -   17,47 13,83 6,55 4,37   - - - -   - - - -   1,62 1,29 0,63 0,41   - - - -   19,09 15,12 7,18 4,78
С14.30-3 С14.24-3 С14.12-3 С14.8-3   - - - -   - - - -   21,84 17,47 8,74 5,82   - - - -   - - - -   1,62 1,29 0,63 0,41   - - - -   23,46 18,76 9,37 6,23
С14.30-4 С14.24-4 С14.12-4 С14.8-4   - - - -   - - - -   - - - -   33,03 26,43 13,21 8,81   - - - -   1,62 1,29 0,63 0,41   - - - -   34,65 27,72 13,84 9,22
С16.30-1 С16.24-1 С16.12-1 С16.8-1   - - - -   14,2 11,26 5,39 3,43   - - - -   - - - -   - - - -   1,62 1,29 0,63 0,41   - - - -   15,82 12,55 6,02 3,84
С16.30-2 С16.24-2 С16.12-2 С16.8-2   - - - -   - - - -   24,8 19,84 9,92 6,61   - - - -   - - - -   1,62 1,29 0,63 0,41   - - - -   26,42 21,13 10,55 7,02
С16.30-3 С16.24-3 С16.12-3 С16.8-3   - - - -   - - - -   - - - -   35,7 28,56 14,27 9,52   - - - -   1,62 1,29 0,63 0,41   - - - -   37,32 29,85 14,9 9,93
С16.30-4 С16.24-4 С16.12-4 С16.8-4   - - - -   - - - -   - - - -   - - - -   44,49 35,28 16,88 10,74   1,62 1,29 0,63 0,41   - - - -   46,11 36,57 17,51 11,15
H20.30-1 H20.24-1 H20.12-1 H20.8-1   10,25 8,21 4,1 2,73   - - - -   - - - -   - - - -   - - - -   2,16 1,72 0,84 0,54   - - - -   12,41 9,93 4,94 3,27
H20.30-2 H20.24-2 H20.12-2 H20.8-2   - - - -   18,48 14,79 7,39 4,93   - - - -   - - - -   - - - -   2,16 1,72 0,84 0,54   - - - -   20,64 16,51 8,23 5,47
H20.30-3 H20.24-3 H20.12-3 H20.8-3   - - - -   - - - -   30,35 24,29 12,14 8,1   - - - -   - - - -   2,16 1,72 0,84 0,54   - - - -   32,51 26,01 12,98 8,64
H20.30-4 H20.24-4 H20.12-4 H20.8-4   - - - -   - - - -   32,21 25,76 12,88 8,59   - - - -   - - - -   2,16 1,72 0,84 0,54   - - - -   34,37 27,48 13,72 9,13
H24.30-1 H24.24-1 H24.12-1 H24.8-1   - - - -   20,74 16,59 8,3 5,53   - - - -   - - - -   - - - -   2,16 1,72 0,84 0,54   - - - -   22,9 18,31 9,14 6,07
H24.30-2 H24.24-2 H24.12-2 H24.8-2   - - - -   - - - -   34,43 27,54 13,77 9,18   - - - -   - - - -   2,7 2,15 1,05 0,68   - - - -   37,13 29,69 14,82 9,86
H24.30-3 H24.24-3 H24.12-3 H24.8-3   - - - -   - - - -   - - - -   52,48 41,98 20,99 13,99   - - - -   2,7 2,15 1,05 0,68   - - - -   55,18 44,13 22,04 14,67
H24.30-4 H24.24-4 H24.12-4 H24.8-4   - - - -   - - - -   - - - -   51,68 41,34 20,67 13,78   - - - -   2,7 2,15 1,05 0,68   - - - -   54,38 43,49 21,72 14,46
H28.24-1 H28.12-1 H28.8-1   - - -   20,57 10,28 6,86   - - -   - - -   - - -   2,15 1,05 0,68   - - -   22,72 11,33 7,54
H28.24-2 H28.12-2 H28.8-2   - - -   - - -   33,61 16,81 11,2   - - -   - - -   2,15 1,05 0,68   - - -   35,76 17,86 11,88
H28.24-3 H28.12-3 H28.8-3   - - -   - - -   - - -   - - -   62,33 31,17 20,78   2,15 1,05 0,68   - - -   64,48 32,22 21,46
H28.24-4 H28.12-4 H28.8-4   - - -   - - -   - - -   - - -   65,81 32,9 21,94   2,15 1,05 0,68   - - -   67,96 33,95 22,62
H32.12-1 H32.8-1   - -   - -   18,51 12,34   - -   - -   1,25 0,82   - -   19,76 13,16
H32.12-2 H32.8-2   - -   - -   - -   27,39 18,23   - -   1,25 0,82   - -   28,64 19,05
H32.12-3 H32.8-3   - -   - -   - -   - -   37,25 24,84   1,25 0,82   - -   38,5 25,66
B20.30-1 B20.24-1 B20.12-1 B20.8-1   - - - -   - - - -   - - - -   - - - -   - - - -   1,06 0,84 0,4 0,24   2,13 1,7 0,85 0,53   3,19 2,54 1,25 0,77
B20.30-2 B20.24-2 B20.12-2 B20.8-2   3,46 2,77 1,39 0,86   - - - -   - - - -   - - - -   - - - -   1,06 0,84 0,4 0,24   - - - -   4,52 3,61 1,79 1,1
B20.30-3 B20.24-3 B20.12-3 B20.8-3   3,28 2,63 1,31 0,82   - - - -   - - - -   - - - -   - - - -   1,06 0,84 0,4 0,24   - - - -   4,34 3,47 1,71 1,06
B20.30-4 B20.24-4 B20.12-4 B20.8-4   - - - -   - - - -   14,07 11,25 5,63 3,52 - - - -   - - - -   1,6 1,26 0,6 0,35   - - - -   15,67 12,51 6,23 3,87
B24.30-1 B24.24-1 B24.12-1 B24.8-1   - - - -   - - - -   - - - -   - - - -   - - - -   1,4 1,07 0,46 0,3   3,14 2,42 1,09 0,73   4,54 3,49 1,55 1,03
B24.30-2 B24.24-2 B24.12-2 B24.8-2   5,22 4,1 2,05 1,31   - - - -   - - - -   - - - -   - - - -   1,51 1,18 0,57 0,35   - - - -   6,73 5,28 2,62 1,66
B24.30-3 B24.24-3 B24.12-3 B24.8-3   - - - -   10,4 8,17 3,71 2,6   - - - -   - - - -   - - - -   1,51 1,18 0,52 0,35   - - - -   11,91 9,35 4,23 2,95
B24.30-4 B24.24-4 B24.12-4 B24.8-4   - - - -   - - - -   17,4 13,92 6,96 4,64   - - - -   - - - -   1,62 1,29 0,63 0,41   - - - -   19,02 15,21 7,59 5,05
B28.24-1 B28.12-1 B28.8-1   - - -   8,22 3,29 2,46   - - -   - - -   - - -   1,07 0,41 0,3   - - -   9,29 3,7 2,76
B28.24-2 B28.12-2 B28.8-2   - - -   - - -   13,48 6,42 4,49   - - -   - - -   1,13 0,52 0,35   - - -   14,61 6,94 4,84
B28.24-3 B28.12-3 B28.8-3   - - -   - - -   14,31 6,44 4,29   - - -   - - -   1,07 0,46 0,3   - - -   15,38 6,9 4,59
B28.24-4 B28.12-4 B28.8-4   - - -   - - -   - - -   - - -   28,03 12,61 8,41   1,07 0,46 0,3   - - -   29,1 13,07 8,71
B32.12-1 B32.8-1   - -   3,07 2,3   - -   - -   - -   0,41 0,3   - -   3,48 2,6
B32.12-2 B32.8-2   - -   - -   - -   8,31 5,54   - -   0,46 0,3   - -   8,77 5,84
B32.12-3 B32.8-3     - -     - -     - -     - -     14,01 9,8     0,52 0,35     - -     14,53 10,15

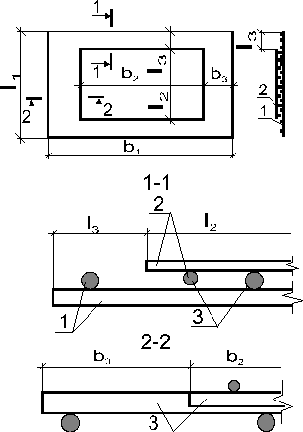

Схема арматурного блока





1 - нижняя сетка марки Н; 2 - верхняя сетка марки В;

3 - рабочая арматура



Таблица 3
