Процессы, происходящие при экструзии.

Технологический процесс экструзии складывается из последовательного перемещения материала вращающимся шнеком в его зонах (см. рис. 1): питания (I), пластикации (II), дозирования расплава (III), а затем продвижения расплава в каналах формующей головки.

Разделение шнека на зоны условно, поскольку в зависимости от природы перерабатываемого полимера, температурно-скоростного режима процесса и других факторов начало и окончание определенных операций могут смещаться вдоль шнека, захватывая различные зоны или переходя из одного участка в другой.

Цилиндр также имеет определенные длины зон обогрева. Длина этих зон определяется расположением нагревателей на его поверхности и их температурой. Границы зон шнека I-III и зон обогрева цилиндра могут не совпадать.



Рассмотрим поведение материала последовательно на каждом этапе экструзии.

Загрузка сырья. Исходное сырье для экструзии, подаваемое в бункер, может быть в виде порошка, гранул, лент. Равномерное дозирование материала из бункера обеспечивает хорошее качество экструдата.

Переработка полимера в виде гранул - наилучший вариант питания экструдера. Это объясняется тем, что гранулы полимера меньше склонны к образованию «сводов» в бункере, чем порошок, следовательно, исключаются пульсации потока на выходе их экструдера.

Сыпучесть материала зависит в большой степени от влажности: чем больше влажность, тем меньше сыпучесть. Поэтому материалы должны быть вначале подсушены.

При уплотнении материала в межвитковом пространстве шнека вытесненный воздух выходит обратно через бункер. Если удаление воздуха будет неполным, то он останется в расплаве и после формования образует в изделии полости, что является браком изделий.

Изменение уровня заполнения бункера материалом по высоте также влияет на полноту заполнения шнека. Поэтому бункер снабжен специальными автоматическими уровнемерами, по команде которых происходит загрузка бункера материалом до нужного уровня. Загрузка бункера экструдера осуществляется при помощи пневмотранспорта.

При длительной работе экструдера возможен перегрев цилиндра под воронкой бункера и самого бункера. В этом случае гранулы начнут слипаться и прекратится их подача на шнек. Для предотвращения перегрева этой части цилиндра в нем делаются полости для циркуляции охлаждающей воды (см. рис. 1, поз. 4).

Зона питания (I). Поступающие из бункера гранулы заполняют межвитковое пространство шнека зоны I и уплотняются. Уплотнение и сжатие гранул в зоне I происходит, как правило, за счет уменьшения глубины нарезки h шнека. Продвижение гранул осуществляется вследствие разности значений силы трения полимера о внутреннюю поверхность корпуса цилиндра и о поверхность шнека. Поскольку поверхность контакта полимера с поверхностью шнека больше, чем с поверхностью цилиндра, необходимо уменьшить коэффициент трения полимера о шнек, так как в противном случае материал перестанет двигаться вдоль оси шнека, а начнет вращаться вместе с ним. Это достигается повышением температуры стенки цилиндра (нагревом) и понижением температуры шнека (шнек охлаждается изнутри водой).

При оптимальной температуре процесса полимер спрессован, уплотнен и образует в межвитковом пространстве скользящую твердую пробку

Зона пластикации и плавления (II). В начале зоны II происходит подплавление полимера, примыкающего к поверхности цилиндра. Расплав постепенно накапливается и воздействует на убывающую по ширине пробку. Поскольку глубина нарезки шнека уменьшается по мере продвижения материала от зоны I к зоне III, то возникающее давление заставляет пробку плотно прижиматься к горячей стенке цилиндра, происходит плавление полимера.

В зоне пластикации пробка плавится также и под действием тепла, выделяющегося вследствие внутреннего, вязкого трения в материале в тонком слое расплава (поз. 3 на рис. 2), где происходят интенсивные сдвиговые деформации. Последнее обстоятельство приводит к выраженному смесительному эффекту. Расплав интенсивно гомогенизируется, а составляющие композиционного материала перемешиваются.

Конец зоны II характеризуется распадом пробки на отдельные фрагменты. Далее расплав полимера с остатками твердых частиц попадает в зону дозирования.

Основной подъем давления P расплава происходит на границе зон I и II. На этой границе образующаяся пробка из спрессованного материала как бы скользит по шнеку: в зоне I это твердый материал, в зоне II- плавящийся. Наличие этой пробки и создает основной вклад в повышение давления расплава. Также увеличение давления происходит за счет уменьшения глубины нарезки шнека.

Зона дозирования (III). Продвижение гетерогенного материала (расплав, частички твердого полимера) продолжает сопровождаться выделением внутреннего тепла, которое является результатом интенсивных сдвиговых деформаций в полимере. Расплавленная масса продолжает гомогенизироваться, что проявляется в окончательном плавлении остатков твердого полимера, усреднении вязкости и температуры расплавленной части. Расплав полимера продавливается через формующую головку той формы, которой требуется получить изделие.

На рис. 2 схематически показано устройство головки для производства ПВХ-профилей.

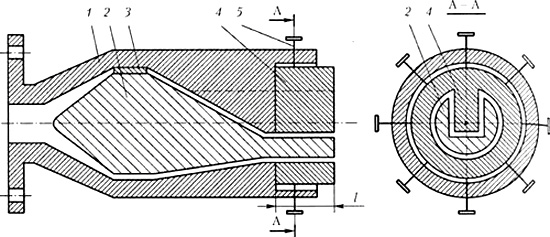

Рис. 2. Схема формующей головки для изготовления сложного полого профиля:

1 - корпус; 2 - дорн; 3 - дорнодержатель; 4 - мундштук; 5 - регулировочные винты.



. К технологическим параметрам относятся температура переработки полимера, давление расплава, температура зон головки и температурные режимы охлаждения сформованного экструдата.

При слишком высокой вязкости расплава получать изделия методом экструзии трудно из-за большого сопротивления течению расплава, возникновения неустойчивого режима движения потока. Все это приводит к образованию дефектов изделий.

Повышение температуры переработки может привести к термодеструкции расплава, а увеличение давления, мощности привода при более низких температурах - к механодеструкции, т.е. для экструзии расплавов должны применяться полимеры с довольно узким интервалом колебания вязкости.

Основными технологическими характеристиками одношнекового экструдера являются L, D, L/D, скорость вращения шнека n, геометрический профиль шнека (см. рис.3) и степень сжатия (компрессии) – отношение объема одного витка червяка в зоне загрузки к объему одного витка в зоне дозирования.

Рис. 3. Схема зонной конструкции шнека

Короткошнековые экструдеры имеют L/D= 12-18, длинношнековые L/D> 30. Наиболее распространены экструдеры с L/D = 20-25.



Показателем работы экструдера является его эффективность- отношение производительности к потребляемой мощности.



Материалы. Большинство термопластов и композиций на их основе могут перерабатываться экструзией. Для этого достаточно, чтобы время пребывания расплава в экструдере при данной температуре было меньше времени термостабильности полимера при той же температуре. Наиболее широко применяется экструзия крупнотоннажных полимеров следующих типов. ПЭ, ПП, ПС ПК ПА, ПВХ (пластифицированный и непластифицированный), ПЭТФ а также смеси с неорганическими и полимерными наполнителями и более сложные композиции на их основе.

Изделия. Все изделия, получаемые на основе термопластов методом экструзии, могут иметь в принципе неограниченную длину. Поперечник изделий ограничивается главным образом диаметром шнека экструдера. Чем больше D, тем шире, толще могут получаться изделия.
