П.1. Исходные данные для проектирования фасонных резцов
| № | Рис. детали | Тип резца | Обрабатываемый материал | № | Рис. детали | Тип резца | Обрабатываемый материал |
| а | круглый | Алюминий | б | призматич. | Бронза | ||
| б | призматич. | Медь Ml | в | круглый | Сталь 18ХГ | ||
| в | круглый | Бронза | г | призматич. | Чугун АЧС-1 | ||
| г | призматич. | Сталь 45 | д | круглый | Б/р сталь Р9 | ||
| д | круглый | Чугун СЧ15 | е | призматич. | Чугун СЧ-40 | ||
| е | призматич. | Сталь Ст.З | а | круглый | Сталь 9ХС | ||
| а | круглый | Сталь 20 | б | призматич. | Алюминий АЛ-3 | ||
| б | призматич. | Сталь 40 | в | круглый | Сталь Ст.З | ||
| в | круглый | Сталь 38ХА | г | призматич. | Сталь 20Х | ||
| г | призматич. | Сталь 65Г | д | круглый | Алюминий | ||
| д | круглый | Сталь 20ХН | е | призматич. | Бронза | ||
| е | призматич. | ЧугунСЧ15 | а | круглый | Сталь У7А | ||
| а | круглый | Бронза | б | призматич. | Сталь 38ХГН | ||
| б | призматич. | Латунь | в | круглый | Чугун СЧ24 | ||
| в | круглый | Алюминий | г | призматич. | Бронза | ||
| г | призматич. | Медь МЗ | д | круглый | Латунь | ||
| д | круглый | СтальШХ15 | е | призматич. | Сталь 15ХФ | ||
| е | призматич. | Сталь 15ХФ | а | круглый | Сталь 45 | ||
| а | круглый | Сталь 80 | б | призматич. | Сталь 45Г2 | ||
| б | призматич. | Чугун КЧ40-3 | в | круглый | Чугун КЧ35-1О | ||
| в | круглый | Сталь 30 | г | призматич. | Сталь 38ХГН | ||
| г | призматич. | Чугун СЧ21 | д | круглый | Сталь У12А | ||
| д | круглый | Бронза | е | призматич. | Чугун АЧС-1 | ||
| е | призматич. | Медь МЗ | а | круглый | Латунь | ||
| а | круглый | Чугун СЧ20 | б | призматич | Сталь 50 |
а) б)
в) г)
д) е)

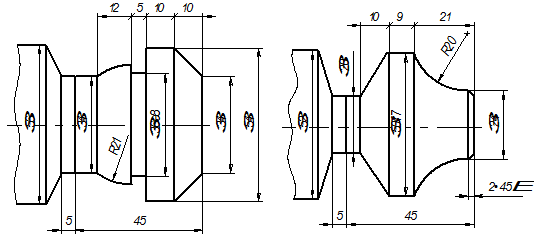

Чертежи деталей к табл. П.1

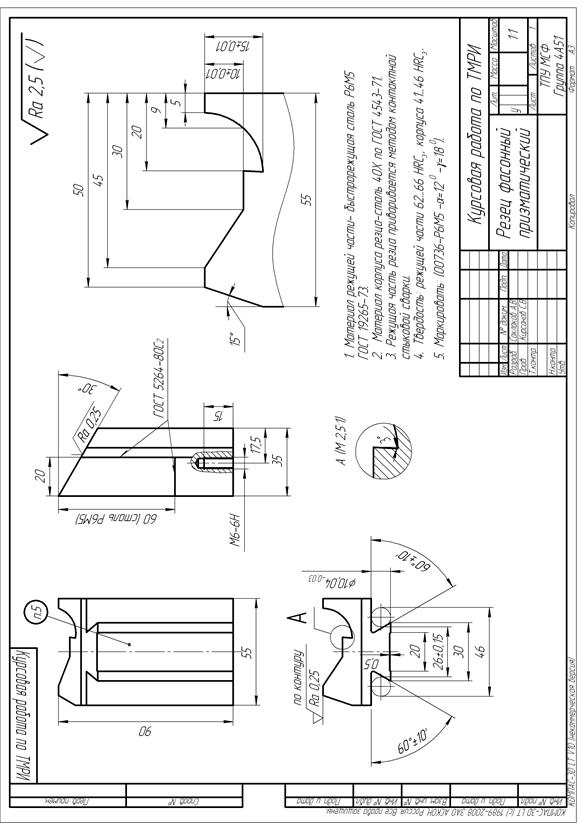

П.2. Пример оформления чертежа призматического фасонного резца
П.3. Пример оформления чертежа круглого фасонного резца
Учебное издание
