Виконання завдання. 1 Ознайомлення з деталлю

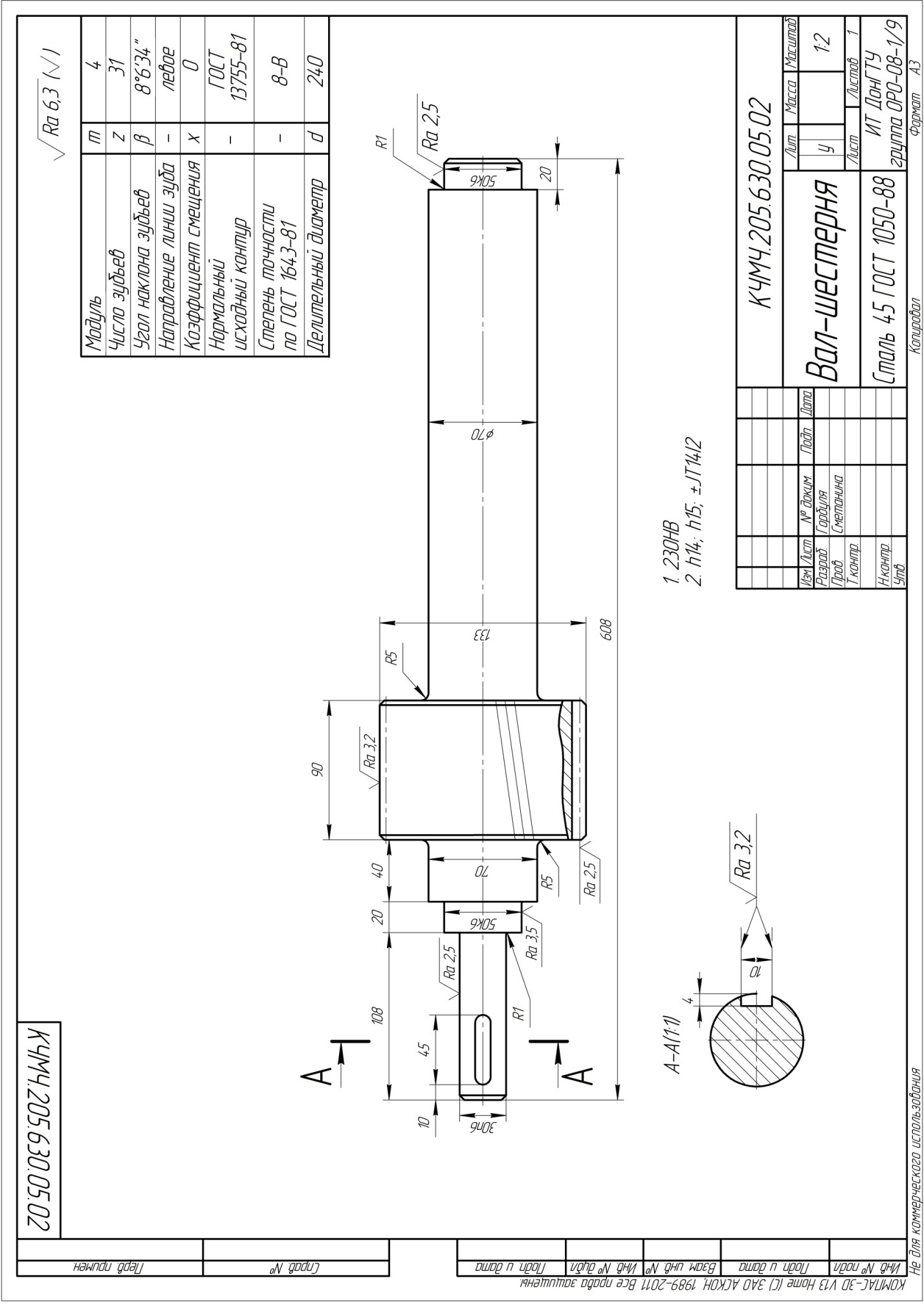

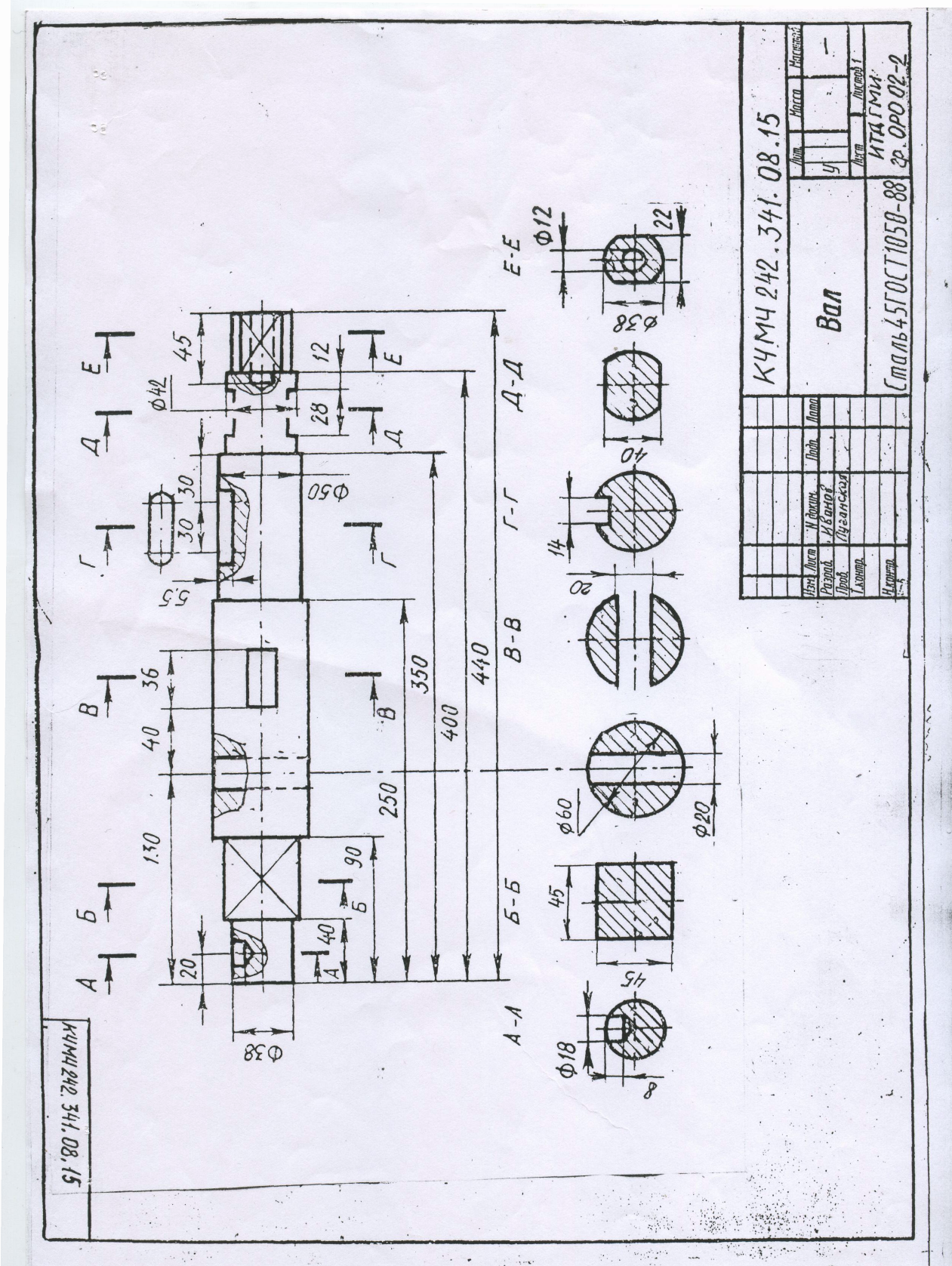

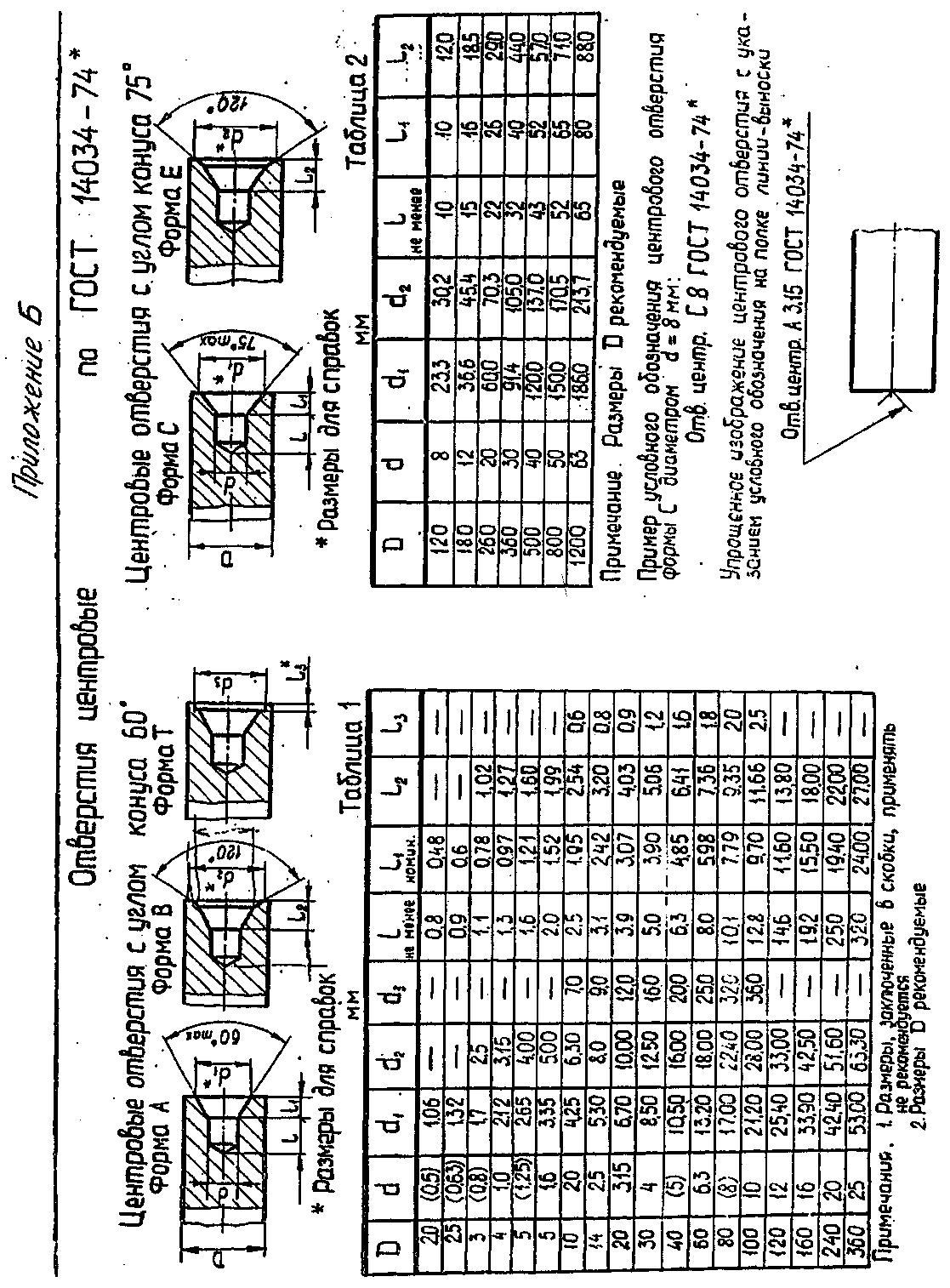

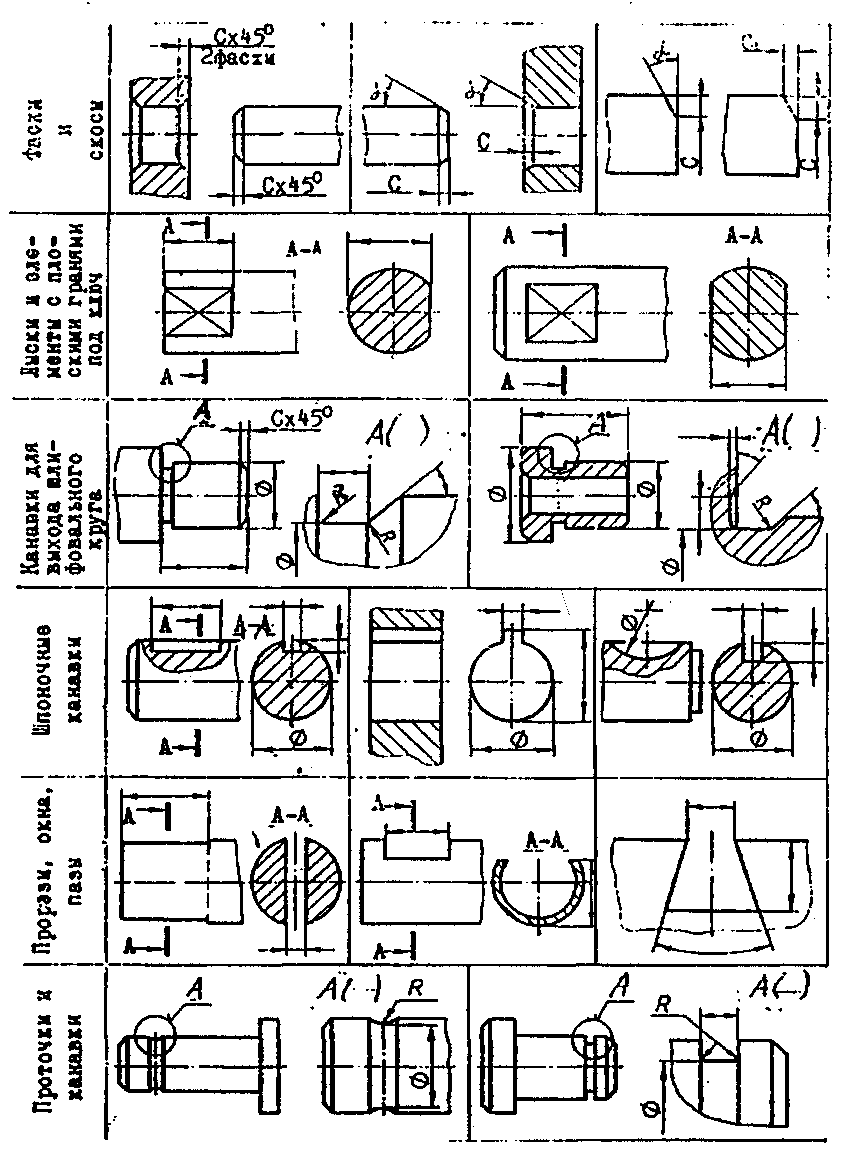

1 Ознайомлення з деталлю Визначити форму деталі та її елементів, на які подумки розчленувати деталь (призма, конус, циліндр, сфера, піраміда). Визначити матеріал з якого виконана деталь. Використовувати при цьому довідкові таблиці [ 1 ] с. 206. Присвоїти найменування деталі. 2 Вибір головного виду та інших необхідних зображень Головний вид слід вибирати так, щоб він давав найбільш повне уявлення про форму і розміри деталей, а також полегшував користування ескізом при виготовленні. Дана деталь обмежена поверхнями обертанні. При виготовленні її в основному застосовується обробка на токарних верстатах. Тому деталь на головному виді слід розташовувати так, щоб вісь деталі була розташована горизонтально (паралельно щодо основного напису). Для виявлення внутрішньої будови деталі слід застосовувати такі зображення, як перерізи, місцеві розрізи, а при наявності проточок – виносні елементи. Необхідні зображення варто вибирати відповідно до правил і рекомендації ГОСТ 2. 305 - 68. 3 Вибір формату і підготовка аркушу Спочатку обмежити вибраний формат рамкою креслення (зовнішньою лінією S/2). Розміри форматів А4 (210 х 297), A3 (297 х 420). Потім всередині її провести рамку креслення, заданого формату, нанести контур рамки основного напису та кутового штампу. 4 Компоновка зображень на аркуші Вибравши газомірний масштаб зображень, встановити на око співвідношення габаритних розмірів деталі. Після цього на ескізі нанести тонкими лініями прямокутники з габаритними розмірами деталі, з урахуванням місця для подальшого проставляння розмірів (розмірних ліній). 5 Нанесення зображень елементів деталей Всередині отриманих прямокутників нанести тонкими лініями зображення елементів деталі. При цьому необхідно дотримуватися пропорції їх розмірів і забезпечувати проекційний зв’язок всіх зображень, проводячи відповідні вістові та центрові лінії. 6 Оформлення видів, розрізів, перерізів, виносних елементів Згідно з ГОСТ 2. 205 - 68 оформити розрізи, перерізи, виносні елементи. Видалити допоміжні лінії побудови, потім нанести графічне позначення матеріалу (штрихування розрізів, перерізів по ГОСТ 2. 305 - 68, зробити обведення зображень). 7 Нанесення розмірних ліній Розмірні лінії та умовні знаки, що визначають характер поверхні (діаметр, радіус, квадрат) нанести по ГОСТ 2. 305 - 68, | 11 с. 206 (дивитися додаток А.) 8 Нанесення розмірних чисел За допомогою вимірювальних інструментів визначити розміри елементів і розмірні числа на ескізі. 9 Остаточне оформлення ескізу При остаточному оформленні заповнити основний напис і кутовий штамп. Виконати пояснювальні написи. При виконанні графічної роботи використовують: 1 Боголюбов С. К. Черчение: учебник для средних специальных учебных заведений 4-е-изд.- М Машиностроение, 1989 - 336 с. 2 Додаток Примеры простановки размеров. 3 Додаток Отверстия центровые 4 Зразок виконання завдання 5 Додаток Рекомендации по выбору материала
|
