Делители частоты на JK триггерах.

Теоретический учебный материал

Последовательное устройство циклически переходящее из одного состояния в другое под действием сигнала, подаваемого на один вход, называется счётчиком.

Количество входных переключающих сигналов необходимых для перевода счётчика в исходное состояние называется коэффициентом пересчёта ( модулем счёта ).

Счётчики с наиболее распространёнными модулями счёта имеют специальные названия. Счётчик по модулю 2 - двоичный , а 10 - десятичный .

Счётчик можно рассматривать как сумматор значения, хранящегося в счётчике и “1”, если код в счётчике наращивается последовательно.

Такие счётчики называют суммирующими.

Если происходит последовательное уменьшение содержимого счётчика, то счётчик называется вычитающим.

Счётчики, включающие обе операции относятся к реверсивным.

По способу подачи счётных сигналов различают счётчики с последовательным переносом, параллельным и групповым переносом ( внутри группы один способ переноса, а между группами другой ). Иногда первые называют асинхронными, а вторые синхронными. Кроме того бывают счётчики со сквозным переносом. Достаточно часто счетчики используются как делители частоты.



Делители частоты на JK триггерах.



Рассмотрим JK-триггер на входы J и K которого постоянно подается логическая "1", а на тактовый вход последовательность импульсов определенной частоты f.



Рисунок 1

Проанализировав временную диаграмму работы такого устройства можно заметить, что период импульсов на выходе триггера в 2 раза больше импульсов на входе, а значит частота импульсной последовательности в 2 раза меньше.

Рисунок 2



Таким образом рассмотренная схема является делителем частоты на 2.

Если подключить выход одного триггера к синхронизирующему входу второго триггера получим на его выходе импульсную последовательность с частотой в 4 раза меньше подаваемой на вход первого триггера.

Рисунок 3



Рисунок 4



То есть общий коэффициент деления схемы равен произведению коэффициентов деления каждого делителя в отдельности.

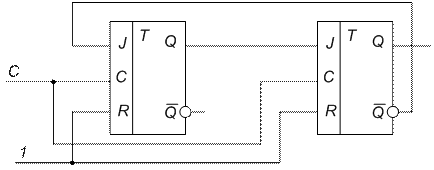

Если соединить 2 JK триггера в соответствии со схемой

Рисунок 5



период выходных импульсов будет в 3 раза больше периода импульсов на входе.

Рисунок 6



То есть схема изображенная на рисунке является делителем частоты на 3

По аналогии строится схема делителя частоты на 5

Рисунок 7
