Аварии, связанные с попаданием в скважину посторонних предметов - плашек, сухарей и т.д.

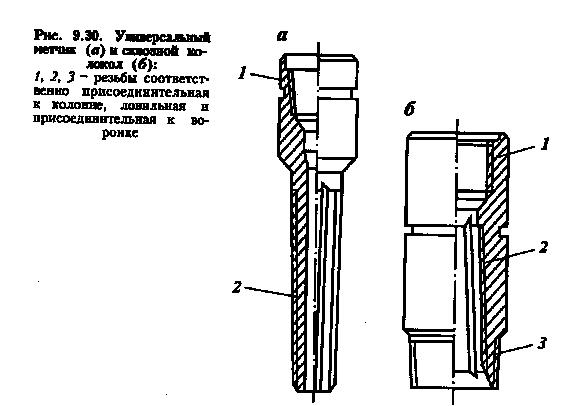

Практика показывает, что причин аварий может быть множество, но преобладающей является оплошность персонала. Существуют простые правила, позволяющие существенно уменьшить риск возникновения аварий: а при спуске нестандартного оборудования или инструмента необходимо задать себе вопросы: можно ли извлечь этот инструмент при его возможном прихвате и оставлении? Какой инструмент для этого нужен и есть ли он в наличии? Необходимо составлять эскизы с размерами на все оборудование и инструмент, особенно нестандартного и крупногабаритного. Следует избегать холостых рейсов при спуске оборудования и инструмента, так как любой рейс увеличивает риск возникновения аварий. При проведении ловильных работ необходимо на поверхности убедиться в работоспособности инструмента перед спуском в скважину. Недостаточная четкость в захватывании ловильного объекта инструментом значительно уменьшает успех его последующей работы в скважине. Существующие современные технологии и инструменты позволяют ликвидировать практически любую аварию, однако стоимость работ может оказаться очень высокой и скважину целесообразнее ликвидировать. Основными видами работ при устранении аварий в скважинах являются ловильные, фрезерные и вспомогательные. В соответствии с видами аварий имеется набор скважинных устройств и инструмента: захватные устройства для бурильных и насосно-компрессорных труб; режущие устройства для очистки ствола скважинным фрезерованием; захватные устройства для извлечения скважинных двигателей, приборов, пакеров, долот и другого оборудования; захватные устройства для штанг, кабелей, канатов, проволоки и др.; вспомогательные устройства и инструмент. Захватные устройства в первом случае предназначены для захвата и удержания прихваченных и аварийных (после обрыва) НКТ и бурильных труб. К захватным устройствам кабелей и канатов относятся удочки, ловители штанг, кабеля и др. По принципу работы захватные устройства для труб бывают врезные, плашечные и спиральные. К врезным инструментам относятся ловильные метчики и колокола, к плашечным - ловители и труболовки для НКТ, а к спиральным - труболовки и ловители. Режущие инструменты - фрезеры забойные, кольцевые, комбинированные, райберы, труборезка и др. В некоторых случаях режущий инструмент комбинируется с захватным устройством (магнитным, плашечным и др.). К вспомогательным инструментам относятся отклонители, фиксаторы муфт обсадных колонн, скважинные гидродомкраты, пауки, яссы, металлошламоуловители и др. Рассмотрим более подробно захватные устройства для насосно-компрессорных труб. Метчик (а,б) представляет собой ловильный инструмент врезного неосвобождающегося типа с захватом за внутреннюю поверхность. Для НКТ метчики выпускаются типов МЭУ (универсальный) и МЭС (специальный), а для бурильных труб - типов МБУ и МСЗ. Метчик типа МЭУ предназначен для ловли и извлечения НКТ, верхний конец которых заканчивается ниппелем и муфтой. Ловля осуществляется путем врезания во внутреннюю поверхность трубы. Метчик типа МЭС позволяет осуществлять ловлю НКТ, верхний конец которых оканчивается муфтой. Метчик типа МСЗ - это специальный метчик для бурильных труб с захватом путем ввинчивания в замковую резьбу. Колокол типов К и КС представляет собой ловильный инструмент врезного неосвобождающегося типа с захватом за наружную поверхность. Колокол типа КС (сквозной) предназначен для ловли труб, верхний конец которых поврежден (смят или сломан). При его применении поврежденный конец пропускается через колокол, и он зарезается за следующую муфту или замок. Труболовки могут быть: для захвата за внутреннюю поверхность: их называют внутренними труболовками; для захвата за наружную поверхность: их называют наружными труболовками, ловителями или овершотами. Труболовки могут быть освобождающиеся и неосвобождающиеся. Первые труболовки позволяют освободиться при необходимости от захваченной трубы. Труболовки могут быть правые и левые. Правые труболовки предназначены для извлечения труб целиком, левые труболов-ки позволяют прикладывать крутящий момент на отворот и извлекать трубы по частям. Труболовки могут быть с передачей крутящего момента захваченной колонне и без него. Наружные труболовки обычно имеют узел уплотнения, позволяющий создать, кроме прочного, и герметичное соединение с захваченной колонной с целью ее промывки. Выпускаются Труболовки типов ТВ и ТВМ. Это инструмент плашечного типа с захватом за внутреннюю поверхность, ТВ -неосвобождающаяся, ТВМ - освобождающаяся Труболовки типа ТН - наружные труболовки: ТНЗ - с плашечным захватом, ТНОС -со спиральным или цанговым захватом. Спиральные труболовки более современные, так как обладают более прочным захватом вследствие более равномерного распределения нагрузки на корпус труболовки. Аварии с гибкими трубами НКТ во многом похожи на аварии с кабелем, и их ликвидация является сложной задачей. Аварии с гибкими трубами происходят чаще всего из-за их обрыва по причине больших растягивающих напряжений. При этом гибкая колонна в скважине приобретает форму спирали, что затрудняет ее извлечение. В месте разрыва может быть образована шейка длиной до 100 мм. Залавливание гибких труб должно осуществляться специальным инструментом (овершотом), который обеспечивает минимальное сопротивление входящим трубам. Извлечение гибких труб возможно как целиком, так и по частям. В настоящее время выпускается большая номенклатура ловильного инструмента. Эффективность ловильных работ повышается, если в компоновку включать яссы. Яссы - это инструменты для нанесения сильных ударов по прихваченной колонне сверху вниз и снизу вверх. Яссы могут быть гидравлические и механические. В практике капитального ремонта возникает необходимость определения места прихвата. Одним из методов является замер удлинения труб при растяжении. Зная модуль упругости материала труб, растягивающее усилие и удлинение, можно оп ределить длину колонны до прихвата. На точность метода влияют силы трения, особенно в кривых скважинах. Дадим описание этого метода в изложении. Вначале создают натяжение, равное весу на крюке до прихвата колонны (или равное весу колонны в воздухе), делают на верхней трубе отметку против стола ротора и обозначают ее буквой "а". Затем создают сильное натяжение в пределах кратковременных допускаемых нагрузок на трубы и разгружают колонну до собственного веса, делают отметку "б". Она окажется ниже отметки "а". Расстояние между отметками появляется вследствие сил трения в скважине. Далее создают натяжение в пределах рабочих (продолжительных) нагрузок на трубы, делают отметку "в" и затем натягивают колонну до нагрузки, когда была сделана отметка "б". После разгрузки колонны до нагрузки, при которой была получена отметка "в", надо сделать отметку "г". В соответствии с решаемыми задачами технологии глушения скважин должны соответствовать следующим критериям качества процесса: надежность глушения на период подземного и капитального ремонтов скважин; минимальное влияние ЖГ на фильтрационно-емкостные свойства призабойной зоны пласта (ПЗП); экологическая чистота и соответствие современным требованиям к охране труда рабочего персонала; соответствие экономическим требованиям – относительно низкая стоимость, доступность ЖГ и их компонентов.
|
