Относительные сопротивления, соответствующие максимальным и минимальным токам короткого замыкания сводим в таблицу 3.1.

Таблица 3.1.

Токи КЗ	Относительные базисные сопротивления для значений токов КЗ
Максимальный режим	Минимальный режим
К1	0,036	0,045
К2	0,191	0,355
К3	0,31	0,592

Принимаем уставки защиты по времени:

Ø На фидерах контактной сети: 0 с.;

Ø На трансформаторе собственных нужд: 0,5 с.;

Ø На линиях ДПР: 0,5 с.;

Ø На вводах РУ-27.5 кВ: 1 с.;

Ø На питающих линиях нетяговых потребителей: 1 с.;

Ø На сборных шинах РУ-10 кВ: 1,5 с.;

Ø На вводах РУ-10 кВ: 2 с.;

Ø На секционном выключателе в РУ-220 кВ: 2,5 с.

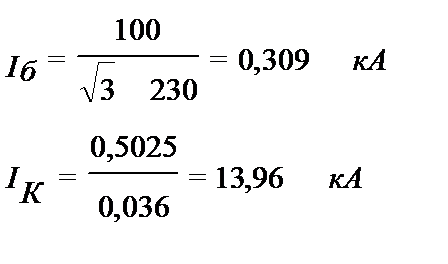

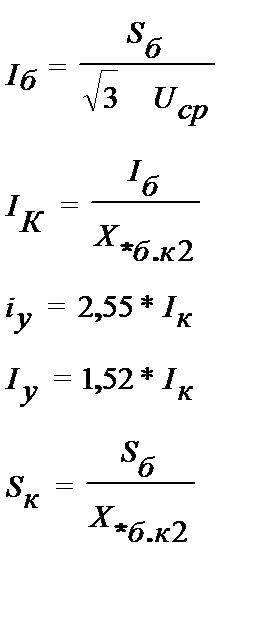

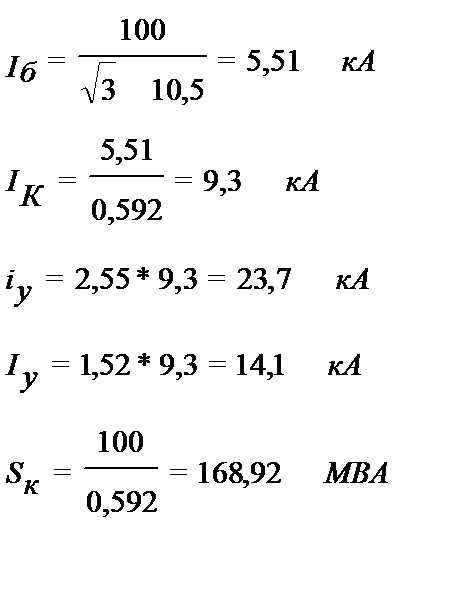

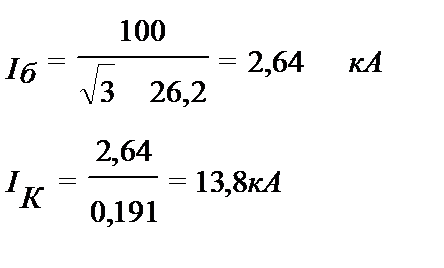

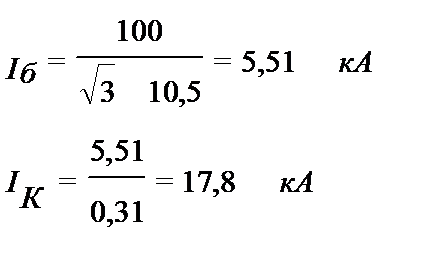

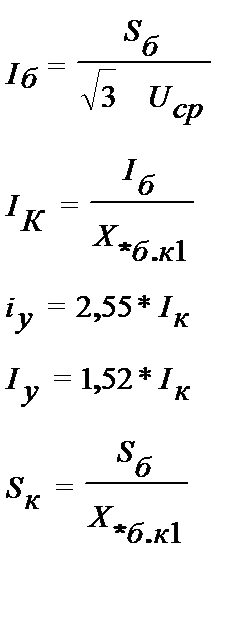

3.8. Рассчитываем мощности и токи короткого замыкания в точках К₁, К₂, К₃.

Результаты расчета сводим в таблицу 3.2.

Таблица 3.2.

Точки КЗ	Расчетные формулы	Минимальные мощности и токи КЗ	Максимальные мощности и токи КЗ
К₁
К₂
К₃
