Гидроциклоны

1.15. Для расчета и проектирования установок с открытыми гидроциклонами должны быть заданы те же параметры по воде и по загрязнениям, что и для отстойников (см. п. 1.8).

Гидравлическая крупность частиц, которые необходимо выделить для обеспечения требуемого эффекта очистки, определяется при высоте слоя воды, равном 200 мм. Для многоярусных гидроциклонов слой отстаивания должен быть равен высоте яруса.

Основной расчетной величиной открытых гидроциклонов (рис. 7 - 9) является удельная гидравлическая нагрузка, которая определяется по формуле (38) СНиП 2.04.03-85.

Величину конструктивных параметров (D_hcb_cn и т.д.), входящих в расчетные зависимости, следует назначать по табл. 4. Производительность одного аппарата рассчитывается по формуле (41) СНиП 2.04.03-85

.

Исходя из общего количества сточных вод Q_w определяется количество рабочих единиц гидроциклонов: N = Q_W/Q_hc. После назначения диаметра аппарата и определения их количества по табл. 4 определяются основные параметры гидроциклона.

Угол наклона образующей конических диафрагм в открытых гидроциклонах в каждом конкретном случае должен задаваться в зависимости от свойств выделяемого осадка, но не менее 45°. Диафрагмы в открытых гидроциклонах могут быть выполнены как из стали, так и из неметаллических материалов: ткань, пластик и т.д.

В распределительном канале пропорционального водораспределительного устройства многоярусного гидроциклона скорость восходящего потока должна быть не менее 0,4 м/с.

Рис. 7. Схемы открытых гидроциклонов

а - без внутренних вставок; б - с конической диафрагмой; в - с конической диафрагмой и внутренним цилиндром

Рис. 8. Схема многоярусного гидроциклона с центральными выпусками

Рис. 9. Схема многоярусного гидроциклона с периферийным отбором очищенной воды

Таблица 4

На именование конструктивного элемента	Единица измерения	Тип гидроциклона по рис.
7, а	7, б	7, в
Диаметр аппарата	м	2-10	2-6	2-6	2-6	2-6
Высота цилиндрической части H	доля от Dhc	Dhc	Dhc	Dhc +0,5	-	-
Размер впускного патрубка	»	0,07	0,05	0,05	Определяется по скорости входа
Количество впусков nl	шт.
Угол конической части	град
Угол конуса диафрагм	»	-			90-60	90-60
Диаметр центрального отверстия в диафрагме d 1	доля от Dhс	-	0,5	0,5	0,6-1,4 м
Диаметр внутреннего цилиндра D1	то же	-	-	0,88	-	-
Высота внутреннего цилиндра H1	»	-	-	1,0	-	-
Высота водосливной стенки над диафрагмой Н2	м	-	0,5	0,5	0,5	0,5
Диаметр водосливной стенки, D2	в долях от Dhc	Dhc	Dhc +0,2	Dhc +0,2	Dhc +0,2	Dhc +0,2
Диаметр полупогруженной кольцевой перегородки D3	то же	Dhc -0,2	Dhc	Dhc	Dhc	Dhc
Высота ярусов hti	м	-	-	-	0,1-0,25	0,1-0,2
Число ярусов nti	шт.	-	-	-	4-20	4-20
Зазор между корпусом и диафрагмой	м	-			0,05-0,07	0,1-0,15
Ширина шламоотводящей щели b	»	-	-	-	0,1-0,15	-
Скорость потока на входе в аппарат u bn,	м/с	0,3-0,5	0,3-0,5	0,3-0,5	0,3-0,4	0,3-0,4
Скорость потока на входе в раструб выпуска u вых	»	-	-	-	0,1	-
Количество выпусков из яруса n3	шт.	-	-	-		-

___________________

* Над чертой показан размер нижней диафрагмы пары ярусов, под чертой - верхней.

При расположении гидроциклонов над поверхностью земли и удалении осадка под гидравлическим напором, отвод осадка производится с разрывом струн через коническую насадку, присоединенную к шламовому патрубку через задвижку. Диаметр шламовой насадки подбирается при наладке сооружения. Для предупреждения засорения насадки крупными загрязнениями перед ней, но после задвижки, устанавливается камера, в которой располагается решетка, набранная из металлической полоски с прозорами 6-8 мм.

Для равномерного распределения воды между гидроциклонами их водосливные кромки должны располагаться на одной отметке, а на подводящих трубопроводах должны быть установлены водоизмерительные устройства.

Напорные гидроциклоны

1.16. Посредством напорных гидроциклонов успешно решаются следующие технологические задачи, осветление сточных вод, например стекольных заводов, автохозяйств (удаление песка, глины и других минеральных компонентов), литейных производств (удаление компонентов формовочной земли), нефтепромыслов (удаление нефтепродуктов и шлама), мясокомбинатов (удаление частиц минерального происхождения) и т.д.

Обогащение твердой фазы стоков (удаление из твердой фазы частиц минерального или органического происхождения, снижающих ценность основного продукта). Например, обогащение твердой фазы сточных вод галтовочных барабанов, в которых содержится ценный карборундовый порошок и отходы процесса шлифовки керамики, с обеспечением повторного использования порошка карборунда в процессе шлифовки.

1.17. Для обезвоживания сырых осадков при использовании тисковых центрифуг напорные гидроциклоны надлежит применять для предварительного удаления абразивных частиц твердой фазы осадка, обеспечивающего защиту центрифуг от абразивного износа.

Удаление из известкового молока инертных примесей (частиц песка, необожженного известняка) позволяет повысить надежность работы дозаторов, реакторов, контрольно-измерительной аппаратуры.

1.18. Классификация частиц твердой фазы сточных вод: разделение частиц на фракции с различной крупностью. Например, классификация частиц твердой фазы сточных фаз литейных производств с повторным использованием отдельных фракций втехнологическом процессе.

Процесс классификации реализуется с использованием нескольких ступеней разделения в напорных гидроциклонах с получением на каждой ступени фракций с определенными размерами частиц.

1.19. На очистных сооружениях в напорных гидроциклонах производится сгущение сточных вод и осадков. Учитывая то, что объем сгущенного продукта в напорных гидроциклонах может составлять всего 2,5-10 % начального объема обрабатываемой суспензии, технологическая операция сгущения может обеспечить значительную экономию материальных затрат на строительство очистных сооружений и участков обработки осадков. При этом происходит эффективная отмывка минеральных частиц от налипших на них органических загрязнений, например, на очистных сооружениях НПЗ при обработке песка, выгружаемогоиз песколовки гидроэлеваторами, или при отмывке песчаной загрузки фильтров при ее гидроперегрузке.

1.20. В зависимости от расположения напорных гидроциклонов в технологическом процессе и схемыих обвязки могут иметь место четыре гидродинамических режима работы:

при свободном истечении верхнего и нижнего продуктов в атмосферу Р_вх = Р_а; Р_шл = Р_а;

при наличии противодавления со стороны сливного трубопровода и свободном истечении шлама Р_вх>Р_а; Р_шл = Р_а;

при противодавлении со стороны спинного и шламового трубопроводов Р_вх>Р_а; Р_шл>Р_а.

Режимы работы гидроциклонов учитываются при расчете конструктивных и технологических параметров.

1.21. Одной из важных особенностей напорных гидроциклонов является сильная корреляция производительности и эффективности разделения суспензий с основными конструктивными и технологическими параметрами аппаратов (рис. 10).

Наибольшие значения коэффициентов корреляции имеют следующие параметры: диаметр цилиндрической части гидроциклона D_hс площадь питающего патрубка F_en, диаметры сливного и шламового патрубков d_вx, d_шл; высота цилиндрической части Н_ц, угол конусности конической части , перепад давления в гидроциклоне Р = Р_cn-Р_сx, концентрации суспензии на входе в гидроциклон С_сn, размеры и плотность частиц твердой фазы суспензии d_{cp T}.

1.22. Основные размеры напорного гидроциклона подбираются по данным заводов изготовителей при этом должны учитываться:

диаметр питающего d_еn и сливного d_ех патрубков должны отвечать соотношениям d_еn/d_ex = 0,5-1; d_en/D_hc = 0,12-0,4;

,

где - толщина стенки сливного патрубка; d_шл - диаметр шламового патрубка назначается из соотношения d_шл/d_eх = 0,2-1,0(для предупреждения засорения шламового патрубка его минимальный диаметр должен в 6-8 раз превышать максимальный размер частиц загрязнений); Н_ц - высота цилиндрической части для гидроциклонов осветлителей должна приниматься: Н_ц = (2-4 )D_hс, для гидроциклонов сгустителей: Н_ц = (1-2) D_hс.

Угол конусности конической части следует принимать для гидроциклонов осветлителей 5-15°, для гидроциклонов сгустителей - 20-45°.

1.23. В зависимости от особенностей решаемых технологических задач могут применяться двух продуктовые (см. рис. 10) и многопродуктовые (рис. 11) напорные гидроциклоны. В последнем случае аппараты имеют несколько сливных трубопроводов, отводящих целевые продукты из различных зон восходящего вихревого потока гидроциклонов. Такие конструкции аппаратов, как правило, применяются при разделении многофазных сред.

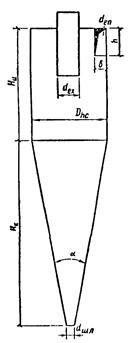

Рис. 10. Схема напорного гидроциклона

Рис. 11. Схема трехпродуктового напорною гидроциклона

1.24. За последние годы в ряде отраслей промышленности широко внедряются мультигидроциклоны - монолитные илисборные блочные конструкции, включающие десятки или сотни единичных напорных гидроциклонов, имеющих единые питающие, сливные и шламовые камеры. Путем создания мультигидроциклонов успешно реализуется возможность промышленного применения высокоэффективных двухпродуктовых и многопродуктовых напорных гидроциклонов с малым диаметром цилиндрической части от 8 до 75 мм.

1.25. Для выделения из сточных вод частиц механических загрязнении крупностью = 50-100 мкм (табл. 5) рекомендуются конструкции напорных гидроциклонов малых диаметров, выпускаемых Усолье-Сибирским заводом горного оборудования.

Для выделения из сточных вод мелкодисперсных механических примесей и сгущения осадка - гидроциклоны опытно-экспериментального завода Дзержинского филиала Ленниихиммаш (табл. 6).

Таблица 5

Наименование узлов и деталей, технологические параметры	Размеры основных узлов и деталей
ГЦ-150К*	ГЦ-250К*	ГЦ-360К*	ГЦ-500К*
Внутренний диаметр цилиндрической части Dhc, мм
Сечение вкладыша питающего патрубка на входе в гидроциклон b ´ h мм	15´45	30´65	40´40	55´140
Диаметр патрубка питающего den, мм
Насадок сливной dвx, мм
Патрубок сливной dсx, мм
Патрубок шламовый dшл, мм	12; 17; 24	17; 24; 34	24; 44; 48	31; 48; 75
Угол конусности конической части град
Масса гидроциклона, кг
Объемная производительность Qеn, м3/4, при Pen = 0,03-0,25, МПа	12-35	30-85	55-160	98-281
Граничная крупность разделения , мкм	28-95	37-135	44-160	52-240

_______________

* ГЦ - сокращенное название гидроциклона; цифры - внутренний диаметр цилиндрической части, мм; буква К - внутренняя поверхность стенок аппарата футерована каменным литьем.

Таблица 6

Наименование узлов и деталей. Технические параметры	Размеры основных узлов и деталей
Тип гидроциклонов*
ГН-25	ГН-40	ГН-60	ГН-80	ГНС-100	ГНС-125	ГНС-160	ГНС-200	ГНС-250	ГНС-320	ГНС-400	ГНС-500
Диаметр:
цилиндрической части Dhc, мм
питающего патрубка den, мм	4, 6, 8	6, 8, 12	8, 12, 16	10, 12, 16, 20	12, 16, 20, 25	16, 25, 32, 40	20, 25, 32, 40, 50	25, 32, 40, 50, 60	32, 40, 50, 60, 80	40, 50, 60, 80, 100	50, 60, 60, 100, 125	60, 80, 100, 125, 160
сливного патрубка deх, мм	5, 8, 12	8, 12, 16	12, 16, 20	16, 20, 32	20, 32, 40	25, 32, 40, 50	32, 40, 50, 60	40, 50, 60, 80	50, 60, 80, 100	60, 80, 100, 125	80, 100, 125, 160	100, 125, 160, 200
шламового патрубка dшл, мм	3, 4, 5	4, 5, 6	5, 6, 8	6, 8, 10, 12	8, 10, 12, 16	8, 10, 12, 16	10, 12, 16, 20, 25	12, 16, 20, 25	16, 20, 25, 32, 40	16, 20, 25, 32, 40, 50	20, 25, 32, 40, 50	25, 32, 40, 50, 60
Угол конусности конической части , град	5, 10, 15	5, 10, 15	5, 10, 15, 20	5, 10, 15, 20	10, 15, 20	10, 15, 20	10, 15, 20	10, 15, 20, 30	10, 15, 20, 30	10, 15, 20, 30	15, 20, 30, 45	15, 20, 30, 45
Высота цилиндрической части Нц, мм	25, 50, 75, 100	40, 80, 60, 120, 160	60, 120, 180, 240	80, 160, 240, 320	100, 200, 300, 400	125, 250, 375	160, 320, 480	200, 400, 600	250, 500, 750	320, 500, 750	400, 500, 800	500, 750, 1000
Глубина погружения сливного патрубка Нк, мм	10, 16, 25	16, 25, 32	25, 32, 40	32, 40, 64	40, 64, 80	50, 64, 80, 100	64, 80, 100, 120	80, 100, 120, 160	120, 160, 200	120, 160, 200, 250	160, 200, 250, 320	200, 250, 320, 400
Объемная производительность Q еn при Реn = 0,1 МПа	0,3-1,1	0,6-2,2	1,1-3,7	1,8-6,4	2,7-10,1	4,4-21,1	6,7-31,8	10,2-47,4	16,3-78,7	24,05-117,3	37,67- 180,3	54,6-282
Граничная крупность разделения гр, мкм	2,3-64	2,3-84,9	3,4- 92,9	4,3-103,0	6,1-150	6,6-311	8,9-330,8	10,5-342	12,5-413,3	15,3-685,5	17,5-745,0	20,5-884

___________

* ГН - гидроциклон напорный с монолитными элементами, ГНС - со сборными элементами рабочей камеры.

1.26. Гидроциклоны малых диаметров объединяются в батареи и блоки(мультициклоны), что позволяет при обеспечении требуемого эффекта очистки и производительности добиться максимальной компактности установки.

Батарейные гидроциклоны имеют единую систему питания, а также системы сбора верхнего и нижнего продуктов разделения. Батарейный гидроциклон, состоящий из 12 аппаратов D_hc = 75 мм, имеющий производительность 60-70 м³/ч, изготавливает опытно-экспериментальный завод Ленниихиммаш. Материал - нержавеющая сталь.

Аппарат рекомендуется к применению в технологических процессах очистки производственных сточных вод литейных, стекольных и керамических производств и т.д. Опытно-экспериментальный завод Дзержинского филиала Ленниихиммаш изготавливает батарейные гидроциклоны, включающие шесть единичных гидроциклонов D_hc = 125 мм (d_en = 25мм; d_вх = 35 мм; d_шл = 12 мм; = 10°). С целью сокращения расхода шлама и повышения надежности работы батареи, единичные гидроциклоны снабжаются автопульсирующими шламовыми патрубками.

Производительность батарейного гидроциклона при давлении питания 0,4 МПа-120 м³/ч. Материал - нержавеющая сталь.

Центральным научно-исследовательским институтом крахмало-паточной промышленности (ЦНИИКПП) разработаны конструкции мультигидроциклонов марки ГБ-2, ГБ-3, ГБ-6, ГБ-7, ГП-8, (табл. 7). Серийное производство аппаратов осуществляет Кореневский опытный завод ЦНИИКПП.

Единичные аппараты изготовляют из пластмасс. Основные геометрические размеры и технологические параметры мультигидроциклонов приведены в табл. 7. Назначение аппаратов; разделение суспензии картофеле- и кукурузокрахмального производства. В технологии очистки сточных вод мультигидроциклонов ЦНИИКПП рекомендуется применять для механической очистки промышленных стоков, содержащих минеральные частицы размером = 200 мкм и плотностью = 2,7 г/см³.

Таблица 7

Наименование узлов и деталей, технологические параметры	Тип мультигидроциклонов
ГБ-2*	ГБ-3*	ГБ-6**	ГБ-7**	ГБ-8**
Единичный гидроциклон:
диаметр цилиндрической части Dhc, мм
размер питающего патрубка dcn, мм	2´5	2´5	2´5	2´5	2´5
диаметр сливного патрубка dвх, мм
диаметр шламового патрубки dшл, мм
Угол конической части , град
Число гидроциклонов в выпускаемых, шт
Давление питания мультигидроциклонов Реn. МПа	0,4-0,5	0,4-0,5	0,4-0,5	0,4-0,5	0,4-0,5
Объемная производительность блока Qвn, м3/ч	15,0	25,0	8,0	15,0	25,0
Габариты блока мультигидроциклонов, мм:
высота
ширина
длина
Масса блока мультигидроциклонов. кг

_______________

* Мультигидроциклоны первого выпуска.

** Модернизированная конструкция мультигидроциклонов.

Рис. 12. Кинетика отстаивания сточных вод фасонно-формовочного цеха (С_о = 300 мг/л; h = 200 мм)

1.27. Для проектирования гидроциклонных установок должны быть заданы те же данные о характеристике сточных вод и механических загрязнений, что и при проектировании других методов механической очистки.

1.28. По кривой кинетики отстаивания (рис. 12) по заданному эффекту очистки определяется охватывающая гидравлическая крупность U_о, мм/с:

U₀ = h/t,(29)

затем из точки на оси ординат, соответствующей требуемому эффекту очистки, проводится касательная к кривой Э = f(t), из точки касания опускается перпендикулярна ось абсцисс и по найденному времени t_гр определяется граничная гидравлическая крупность U_гр задерживаемых частиц, мм/с;

U_гр = h/t_rц, (30)

по которой по формуле Стокса рассчитывается граничный диаметр задерживаемых при заданном эффекте частиц

. (31)

1.29. После определения граничной крупности частиц, которые требуется выделить по табл. 5 - 7, подбирается диаметр гидроциклона, в котором эти частицы могут быть выделены, назначаются размеры его основных узлов d_вn, d_вх, d_шл, Н_ц Н_к (см. рис. 10) и назначается давление Р_вп,, под которым исходная вода будет подаваться на гидроциклоны. Затем исходя из заданных размеров гидроциклона рассчитывается граничная крупность разделения, мкм:

. (32)

1.30. В случае если рассчитанная крупность _гр будет больше крупности, которая соответствует требуемому эффекту очистки, определенной по формуле (32), то подбор гидроциклона необходимо повторить, изменяя его конструктивные размеры и давление на входе. На основании формулы (32) в ГИСИ им. В.В. Куйбышева составлена номограмма, упрощающая определение _гр.

1.31. После уточнения всех геометрических размеров гидроциклона определяется его производительность. Для гидроциклонов, работающих без противодавления, расчет производительности следует производить по формуле (42) СНиП 2.04.03-85. Для получения более точных расчетов рекомендуется следующая формула л/с:

. (33)

После определения производительности одного аппарата, исходя из общего количества сточных вод, определяют число рабочих гидроциклонов, назначают общее количество аппаратов и приступают к проектированию гидроциклонной установки в соответствии со СНиП 2.04.03-85.

1.32. Потери воды с выделенным осадком, удаляемым через шламовую насадку d_шл, л/с, определяются по уравнению

(34)

1.33. Для примерного расчета потерь воды с выделяемым осадком следует принимать для гидроциклонов диаметром меньше 100 мм - 0,07-0,08 Q_en, более 100 мм - 0,04-0,03 Q_en.
