Временная и фазовая диаграммы.

С помощью кнопки или команды «Окна/Новая диаграмма» создадим окно диаграммы (по умолчанию это будет временная диаграмма, т.е. по оси абсцисс будут откладываться значения модельного времени). Методом “drag-and-drop” перенесем в окно диаграммы из окна переменных переменные Alpha и Omega. Запустим модель и получим следующий график (Рис. 5.3Рис. 5.2).

Замечание. Может оказаться, что на вашем компьютере эти несложные уравнения решаются так быстро, что вы просто не успеваете ничего заметить. С помощью кнопки или команды «Установки/Модель» вызовите диалог редактирования установок. На станице «Выполнение» переключите параметр «Соотношение модельного и реального времени» из положения «так быстро как можно» в положение «число» (по умолчанию это 1, то есть моделирование в реальном времени). Изменяя это число, вы можете ускорять или замедлять прогон модели.

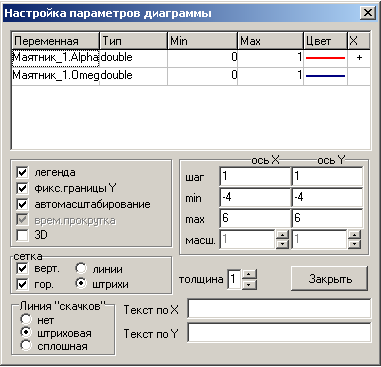

Нам теперь хотелось бы увидеть на графике зависимость , т.е получить фазовую диаграмму. Для этого создадим новую диаграмму, перетащим в нее те же самые переменные, а затем правой клавишей мыши откроем на ней всплывающее меню и выполним команду «Настройка». В появившемся диалоге настроек укажем с помощью двойного щелчка мышью в поле , что по оси абсцисс откладываются значения переменной Alpha (см.Рис. 5.5Рис. 5.3). Запустив модель снова, мы получим следующий график (Рис. 5.7Рис. 5.4).

Рис. 5.32

Рис. 5.53

Рис. 5.74
