Устройства защиты Ethernet РГ5




Виды и описание грозозащит

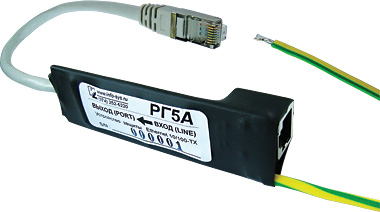

Модели Fast Ethernet (100M) – РГ5А

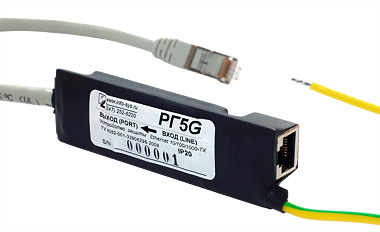

Модели Gigabit Ethernet (1G) – РГ5G



Предназначены для защиты оборудования передачи данных, либо компьютера, использующего среду передачи Ethernet 10/100/1000Base-TX, от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех. Устройства выделены в линейку РГ5 по признаку наличия гальванической трансформаторной развязки кабеля с оборудованием.



· РГ5.х-1-70 - Однопортовое устройство защиты для сетей 10/100Base-TX

· РГ5G.х-1-70 - Однопортовое устройство защиты для сетей 10/100/1000Base-TX



В основе работы устройства лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через среднюю точку трансформаторной развязки.

По сравнению с другими аналогичными устройствами изделия линейки РГ5 обладают обладают следующими преимуществами:

  • Отсутствие электрической связи (гальваническая развязка) между защищаемым оборудованием и подключаемым кабелем.
  • Высокая стойкость. Способность отводить на шину заземления большие токи при сохранении работоспособности (5000 ампер и более!!!).
  • Высокая степень подавления помех.
  • Низкие потери полезного сигнала. (Уровень потерь в устройстве меньше чем в кабеле категории 5Е длиной 2 метра).
  • Защитный чехол однопортовых устройств выполнен из пожаробезопасного самозатухающего полиэтилена.
  • Особенностью многопортовых модулей защиты является устойчивость работы при случайном попадании фазного напряжения (220В) электросети общего назначения на жилы кабельного сегмента.

Совокупность перечисленных выше качеств позволяет рекомендовать применение устройств линейки РГ5 для защиты кабельных сегментов, проложенных между двумя различными зданиями на большой высоте.
