Типовые схемные решения распределительных устройств 6...500 кВ






В табл. 1.1–1.5 представлены наименования схем и графических файлов, а также номер рисунка в данном альбоме. Рисунки схем в альбоме позволяют определить соответствие электронной копии типовому решению. При загрузке графического файла рекомендуется сравнить полученный на экране монитора чертеж с чертежом в альбоме для исключения ошибок. Таблицы составлены для соответствующих классов напряжений.

Таблица 1.1

Схемы распределительных устройств 10(6) кВ

Наименование схемы № схемы, имя файла № рисунка
Одна одиночная, секционированная выключателем система шин 10(6)-1 10(6)-1.dwg 1.1
Две одиночные, секционированные выключателями системы шин 10(6)-2 10(6)-2.dwg 1.2
Четыре одиночные, секционированные выключателями системы шин 10(6)-3 10(6)-3.dwg 1.3

Таблица 1.2

Схемы распределительных устройств 35 кВ*

Наименование схемы № схемы, имя файла № рисунка
Блок (линия–трансформатор) с разъединителем 35-1 35-1.dwg 1.4
Блок (линия–трансформатор) с выключателем 35-3Н 35-3Н.dwg 1.5
Два блока с выключателями и неавтоматической перемычкой со стороны линии 35-4Н 35-4Н.dwg 1.6
Мостик с выключателями в цепях линии 35-5Н 35-5Н.dwg 1.7
Мостик с выключателями в цепях трансформаторов 35-5АН 35-5АН.dwg 1.8
Одна рабочая, секционированная выключателем система шин 35-9 35-9.dwg 1.9

* В распределительных устройствах 35 кВ применяются, как правило, встроенные трансформаторы тока. Применение выносных трансформаторов тока требует обоснования.

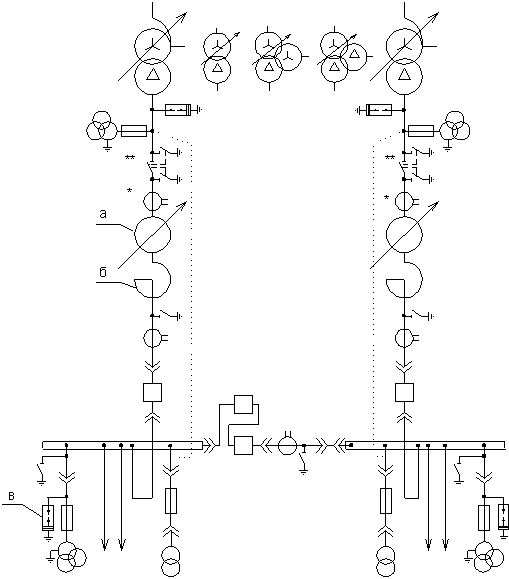

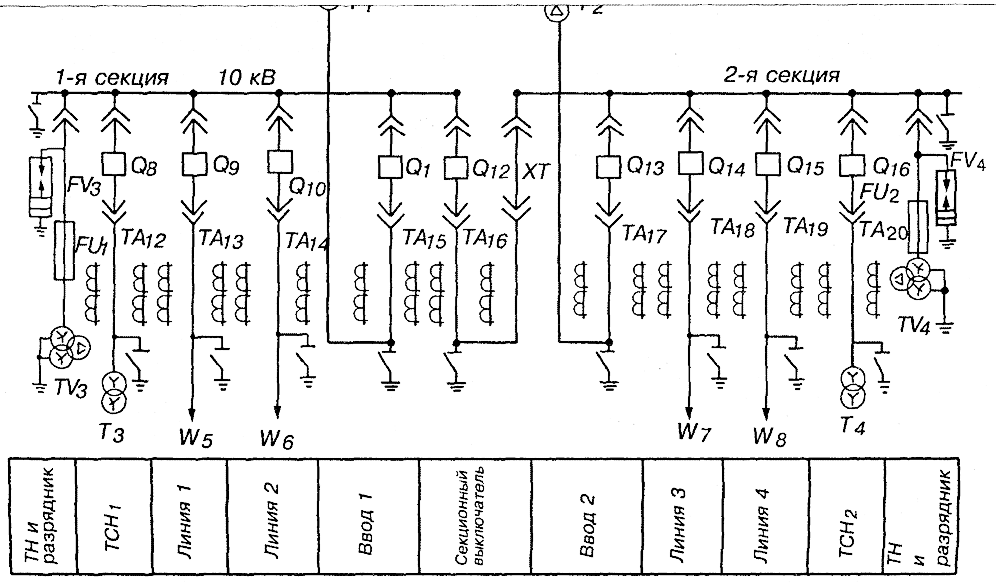

Рис. 1.1. Схема 10(6)-1. Одна одиночная, секционированная выключателем система шин. 1. Необходимость установки элементов а, б, в, а также тип защитного аппарата в цепи трансформатора СН определяется при конкретном проектировании. 2. При оперативном переменном и выпрямленном токе трансформатор СН присоединяется непосредственно к выводам трансформаторов (до выключателя – соединение пунктиром). 3. Трансформаторы тока, отмеченные *, устанавливаются при соответствующем обосновании. 4. Разъединители, отмеченные **, устанавливаются только при наличии регулировочных трансформаторов

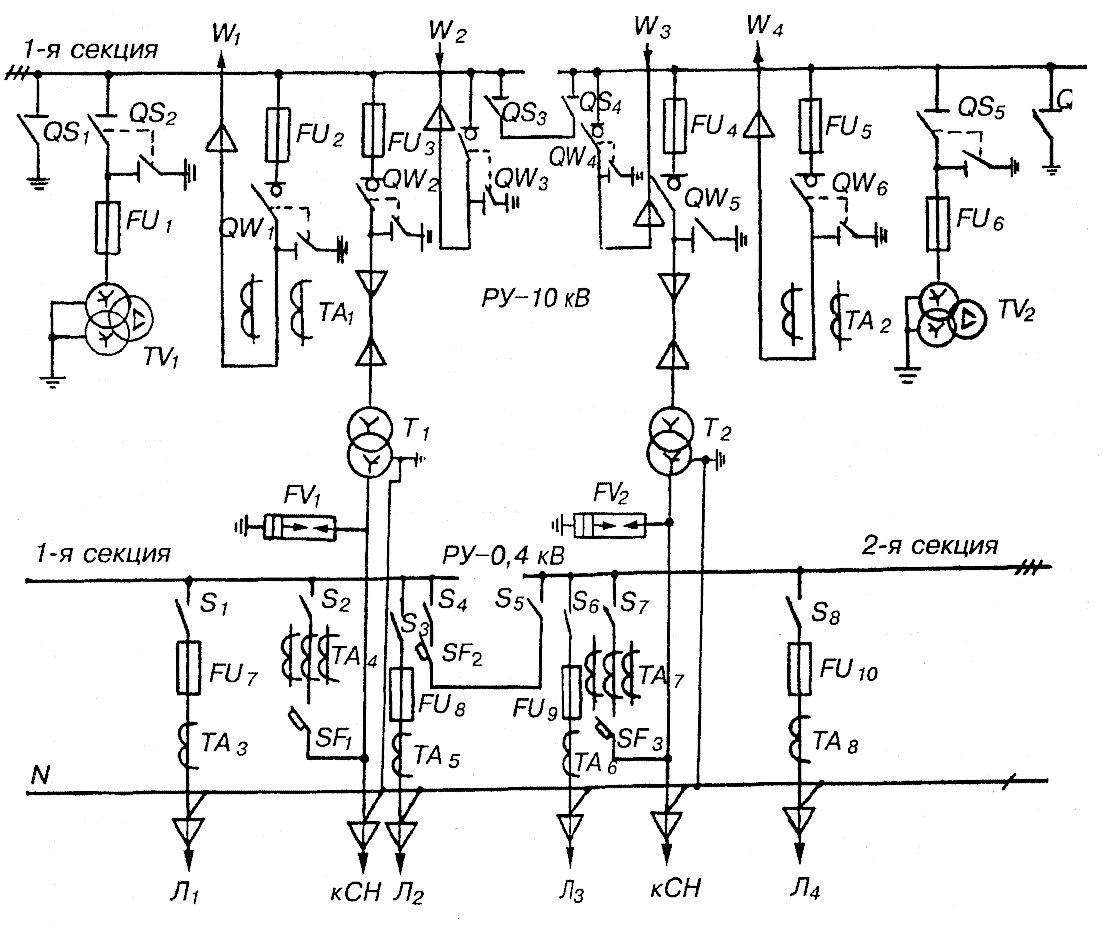

Рис. 1.2. Схема 10(6)-2. Две одиночные, секционированные выключателями системы шин. 1. Необходимость установки элементов а, б, в, а также тип защитного аппарата в цепи трансформатора СН определяются при конкретном проектировании. 2. При оперативном переменном и выпрямленном токе трансформатор СН присоединяется непосредственно к выводам трансформаторов (до выключателя – соединение пунктиром). 3. Трансформаторы тока, отмеченные *, устанавливаются при соответствующем обосновании. 4. Разъединители, отмеченные **, устанавливаются только при наличии линейно-регулировочных трансформаторов

Рис. 1.3. Схема 10(6)-3. Четыре одиночные, секционированные выключателями системы шины. 1. Необходимость установки элементов а, б, в, а также тип защитного аппарата в цепи трансформатора СН определяются при конкретном проектировании. 2. Трансформаторы тока, отмеченные *, устанавливаются при соответствующем обосновании. 3. При оперативном переменном и выпрямленном токе трансформатор СН присоединяется непосредственно к выводам трансформаторов (до выключателя – соединение пунктиром)

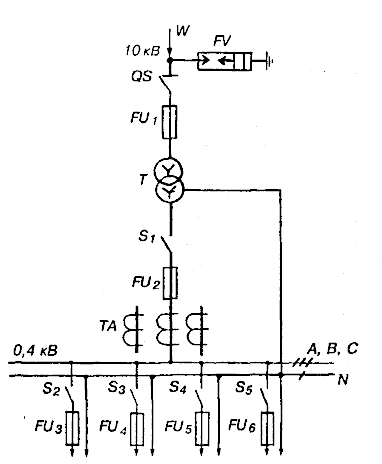

Рис. 1.4. Схема 35-1. Блок (линия–трансформатор) с разъединителем Рис. 1.5. Схема 35-3Н. Блок (линия–трансформатор) с выключателем

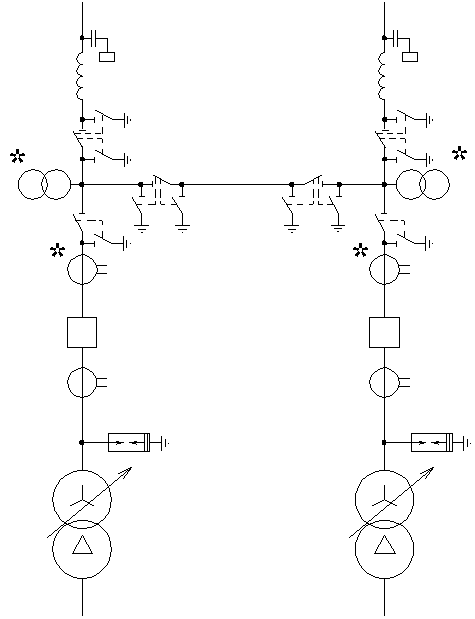

Рис. 1.6. Схема 35-4Н. Два блока с выключателями и неавтоматической перемычкой со стороны линии. 1. Трансформаторы тока и напряжения, отмеченные *, устанавливаются при соответствующем обосновании. 2. При присоединении одной линии 35 кВ исключается установка разъединителей в перемычке и второй линии 35 кВ

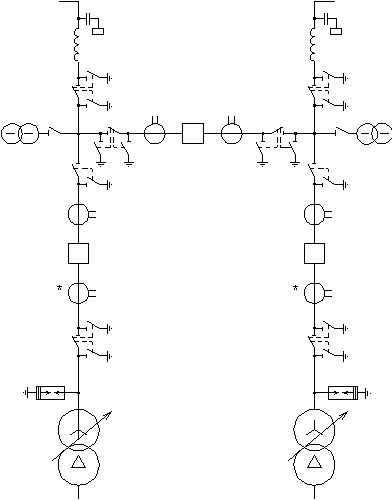

Рис. 1.7. Схема 35-5Н. Мостик с выключателями в цепях линии Трансформаторы тока, отмеченные *, устанавливаются при соответствующем обосновании

Рис. 1.8. Схема 35-5АН. Мостик с выключателями в цепях трансформаторов. Трансформаторы тока, отмеченные *, устанавливаются при соответствующем обосновании

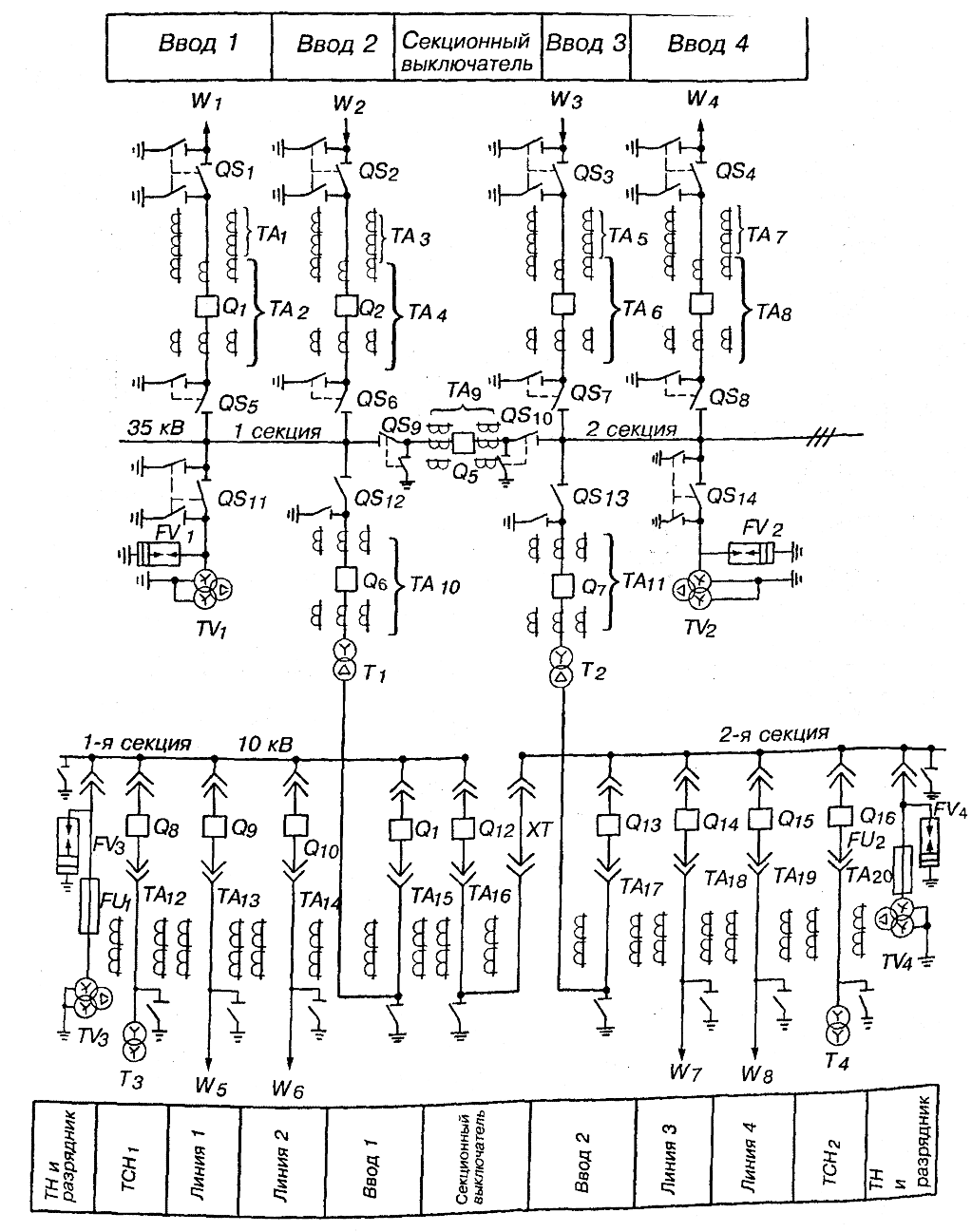

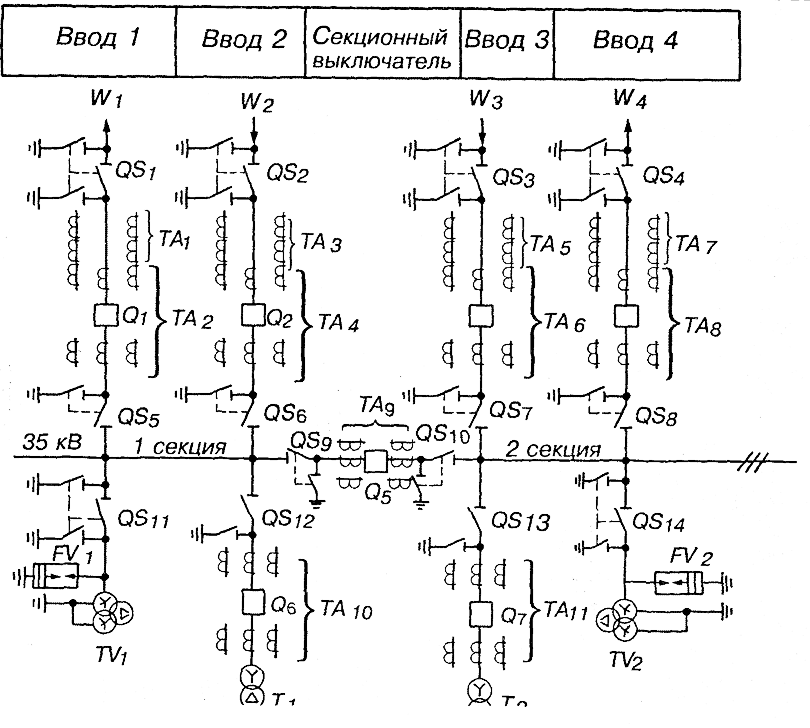

Рис. 1.9. Схема 35-9. Одна рабочая, секционированная выключателем система шин. 1. Разъединители, отмеченные *, в цепях трансформаторов устанавливаются только в РУ НН и СН при трехобмоточных трансформаторах или автотрансформаторах. 2. При необходимости устройства АВР на одной из питающих подстанцию линий 35 кВ (резервной) могут быть установлены комплекты трансформаторов напряжения и разрядников до выключателя

Таблица 1.3

Схемы распределительных устройств 110(220) кВ

Наименование схемы № схемы, имя файла № рисунка
Блок (линия–трансформатор) с разъединителем 110(220) -1 110(220) -1.dwg 1.10, а
Блок (линия–трансформатор) с отделителем 110(220) -3 110(220) -3.dwg 1.10, б
Блок (линия–трансформатор) с выключателем 110(220) -3Н 110(220) -3Н.dwg 1.10, в
Два блока с отделителями и неавтоматической перемычкой со стороны линии 110 - 4 110 - 4.dwg 1.11
Два блока с выключателями и неавтоматической перемычкой со стороны линии 110(220) - 4Н 110(220) - 4Н.dwg 1.12
Мостик с выключателем в перемычке и отделителями в цепях трансформаторов 110-5 110-5.dwg 1.13
Мостик с выключателями в цепях линий и ремонтной перемычкой со стороны линии 110(220) - 5Н 110(220) - 5Н.dwg 1.14
Мостик с выключателями в цепях трансформаторов и ремонтной перемычкой со стороны трансформаторов 110(220) - 5АН 110(220)-5АН.dwg 1.15
Заход–выход 110 - 6 110 - 6.dwg 1.16
Четырёхугольник 110(220) -7 110(220) -7.dwg 1.17
Расширенный четырёхугольник 220 - 8 220 - 8.dwg 1.18
Одна рабочая, секционированная выключателем и обходная системы шин 110(220) -12 110(220) -12.dwg 1.19
Две рабочие и обходная системы шин 110(220) -13 110(220) -13.dwg 1.20
Две рабочие, секционированные выключателями и обходная системы шин с двумя обходными и двумя шиносоеденительными выключателями 110(220) -14 110(220) -14.dwg 1.21

Таблица 1.4

Схемы распределительных устройств 330 КВ

Наименование схемы № схемы, имя файла № рисунка
Трансформатор – шины с присоединением линий через два выключателя 330-15 330-15.dwg 1.22
Полуторная схема 330-17 330-17.dwg 1.23

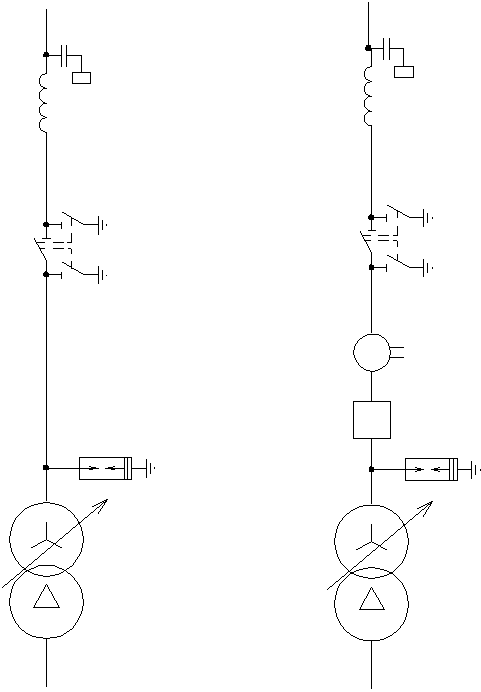

Рис. 1.10. Схемы блоков распределительных устройств 110(220)кВ: а) 110(220)-1 – Блок (линия–трансформатор) с разъединителем; б) 110(220)-3 – Блок (линия–трансформатор) с отделителем; в) 110(220)-3Н – Блок (линия–трансформатор) с выключателем. 1. Трансформаторы тока и напряжения, отмеченные *, устанавливаются при соответствующем обосновании. 2. Трансформаторы напряжения подключаются через разъединители. 3. Разъединитель, отмеченный *, предусматривается при наличии питания со стороны СН

Рис. 1.11. Схема 110(220)-4. Два блока с отделителями и неавтоматической перемычкой со стороны линии. 1. Трансформаторы тока и напряжения, отмеченные *, устанавливаются при соответствующем обосновании. 2. Трансформаторы напряжения должны быть подключены через разъединители

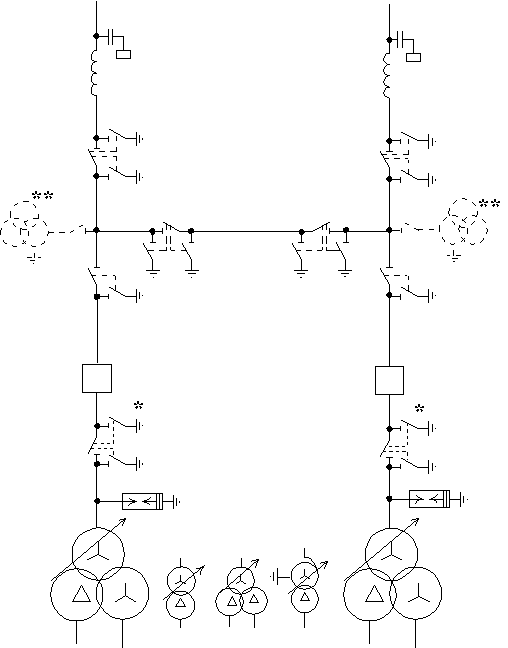

Рис. 1.12. Схема 110(220)-4Н. Два блока с выключателями и неавтоматической перемычкой со стороны линии. 1. Разъединители, отмеченные *, предусматриваются при наличии питания со стороны СН. 2. Трансформаторы напряжения, отмеченные **, устанавливаются при соответствующем обосновании и должны быть подключены через разъединители

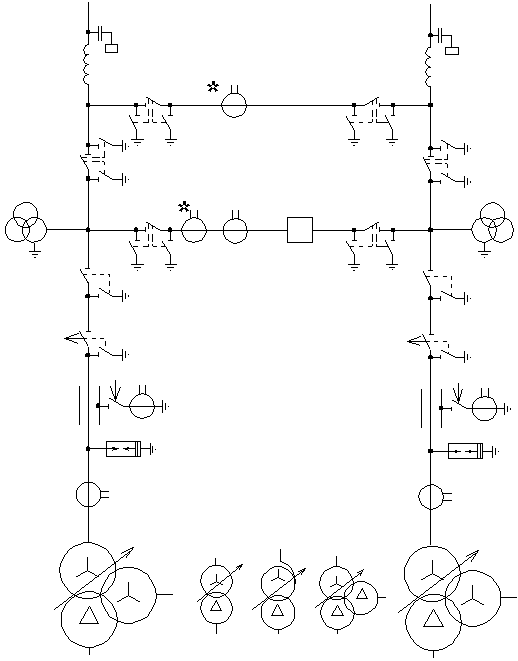

Рис. 1.13. Схема 110(220)-5. Мостик с выключателем в перемычке и отделителями в цепях трансформаторов. 1. Трансформаторы тока, отмеченные *, устанавливаются при соответствующем обосновании. 2. Трансформаторы напряжения должны быть подключены через разъединители

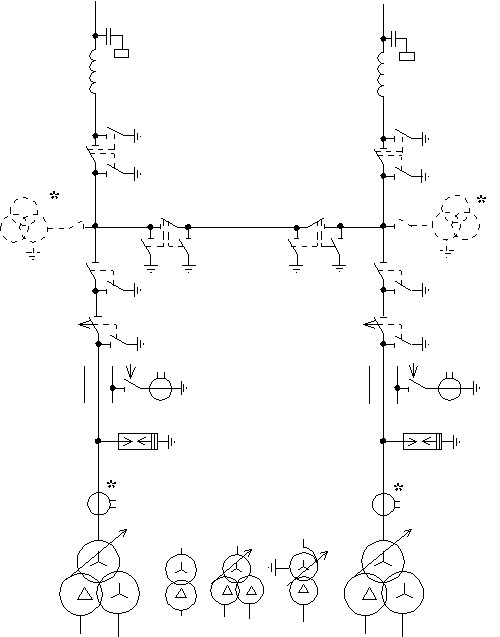

Рис. 1.14. Схема 110(220)-5Н. Мостик с выключателями в цепях линий и ремонтной перемычкой со стороны линии. 1. Трансформаторы тока, отмеченные *, устанавливаются при соответствующем обосновании. 2. Трансформаторы напряжения должны быть подключены через разъединители

Рис. 1.15. Схема 110(220)-5АН. Мостик с выключателями в цепях трансформаторов и ремонтной перемычкой со стороны трансформаторов. 1. Трансформаторы тока, отмеченные *, устанавливаются при соответствующем обосновании. 2. Трансформаторы напряжения должны быть подключены через разъединители

Рис. 1.16. Схема 110-6. Заход–выход. Трансформаторы тока, отмеченные *, устанавливаются при соответствующем обосновании

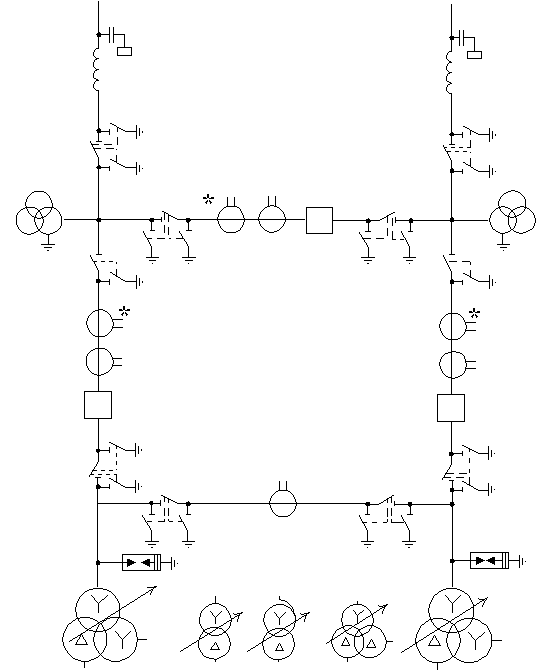

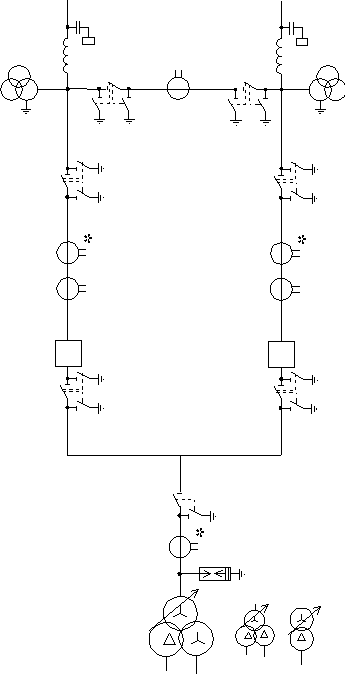

Рис. 1.17. Схема 110(220)-7. Четырехугольник.
1. Трансформаторы тока, отмеченные *, устанавливаются при соответствующем обосновании.
2. Трансформаторы напряжения должны быть подключены через разъединители
