Основные сведения о силах, действующих на резец, и о мощности резания

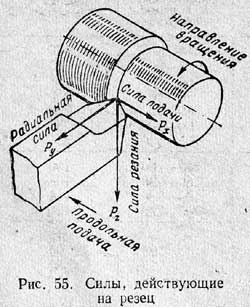

Силы, действующие на резец. При снятии стружки с обрабатываемой детали резцу необходимо преодолеть силу сцепления частиц металла между собой. Когда режущая кромка резца врезается в обрабатываемый материал и происходит отделение стружки, резец испытывает давление со стороны отделяемого металла (рис. 55).

Сверху вниз на резец давит сила Рz, которая стремится отжать резец вниз и изогнуть деталь вверх. Эта сила называется силой резания.

В горизонтальной плоскости в направлении, противоположном движению подачи, на резец давит сила Рх, называемая осевой силой, или силой подачи. Эта сила при продольном точении стремится отжать резец в сторону задней бабки.

В горизонтальной плоскости перпендикулярно к направлению подачи на резец давит сила Рy, которая называется радиальной силой. Эта сила стремится оттолкнуть резец от обрабатываемой детали и изогнуть его в горизонтальном направлении.

Все перечисленные силы измеряются в килограммах.

Самой большой из трех сил является вертикальная сила резания: она примерно в 4 раза больше силы подачи и в 2,5 раза больше радиальной силы. Сила резания нагружает детали механизма передней бабки; она нагружает также резец, деталь, вызывая в них часто большие напряжения.

Опытами установлено, что сила резания зависит от свойств обрабатываемого материала, размера и формы сечения снимаемой стружки, формы резца, скорости резания и охлаждения.

Для характеристики сопротивляемости различных материалов резанию установлено понятие коэффициента резания. Коэффициентом резания К называется давление резания в килограммах, приходящееся на квадратный миллиметр сечения среза, измеренное при определенных условиях резания:

Глубина резания t.............5 мм
Подача s......................1 мм/об
Передний угол γ..................15°
Главный угол в плане φ.......45°
Режущая кромка резца — прямолинейная, горизонтальная
Вершина резца закруглена радиусом r = 1 мм
Работа производится без охлаждения

В табл. 3 приведены средние значения коэффициента резания для некоторых металлов.

Таблица 3
