Кафедра строительных и дорожных машин и оборудования
Расчетно-пояснительная записка
К курсовому проекту
«Башенный кран»
Выполнил ст. группы 7-П-III
Согрин А.Н.
Проверил преподаватель
Алейник В.И.
Санкт-Петербург
Оглавление
Задание на проектирование. 2
Описание башенного крана и принцип его работы.. 2
Построение грузовой характеристики башенного крана. 2
Определение коэффициента собственной устойчивости. 2
Выбор каната грузоподъемного механизма крана. 2
Выбор двигателя грузоподъемного механизма. 2
Описание техники безопасности при эксплуатации кранов. 2
Заключение. 2
Список литературы. 2
.
Задание на проектирование
Вариант №41
| Расчетные массы конструкций крана, т:
|
|
| стрелы Gcтр
| 2.8
|
| башни Gб
| 4.7
|
| поворотной платформы Gпл
|
|
| противовеса Gпр
|
|
| неповоротной части крана Gн
|
|
| Расстояние от плоскости проходящей через ось вращения крана, параллельно ребру опрокидывания, до центра тяжести элементов конструкции крана, м:
|
|
| башни lб
| 1,7
|
| поворотной платформы lпл
|
|
| противовеса lпр
| 3.5
|
| неповоротной части крана lнп
|
|
| Расстояние от оси вращения до корневого шарнира стрелы r, м
| 2,5
|
| Расстояние от плоскости опорного контура до корневого шарнира стрелы hr, м
|
|
| Расстояние от центров тяжести отдельных элементов крана до плоскости опорного контура, м
|
|
| башни hб
|
|
| поворотной платформы hпл
| 1,2
|
| противовеса hпр
|
|
| неповоротной части крана hнп
| 0,6
|
| Площадь наветренной поверхности элементов конструкции крана, м2
|
|
| стрелы Fстр
|
|
| башни Fб
|
|
| поворотной платформы Fпл
|
|
| противовеса Fпр
|
|
| неповоротной части крана Fнч
|
|
| груза Fгр
|
|
| Длина стрелы Lстр, м
|
|
| Высота подъема груза Hгр, м
|
|
| Максимальная скорость подъема груза, м/с
| 0,4
|
| Кратность грузового полиспаста m, шт.
|
|
| Количество обводных блоков nбл., шт.
|
|
| Расстояние от оси вращения до ребра опрокидывания, м
|
|
| вперед b
| 1.5
|
| назад b1
| 1.8
|

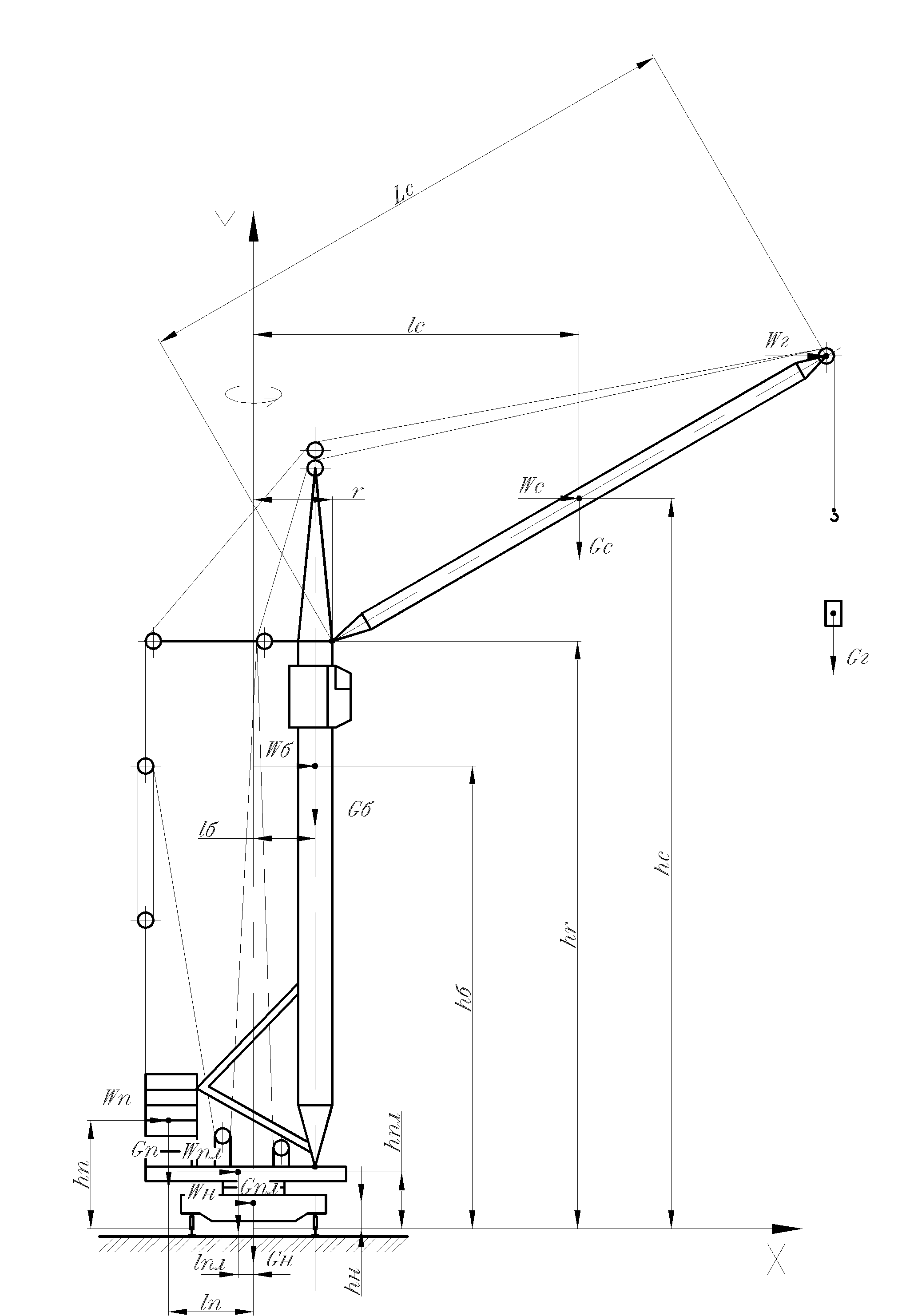

Схема крана
