Экспериментальное определение термических циклов в точках ЗТВ

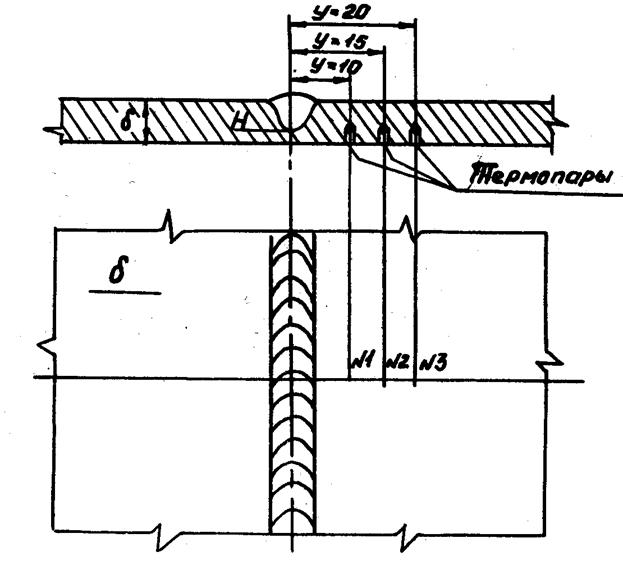

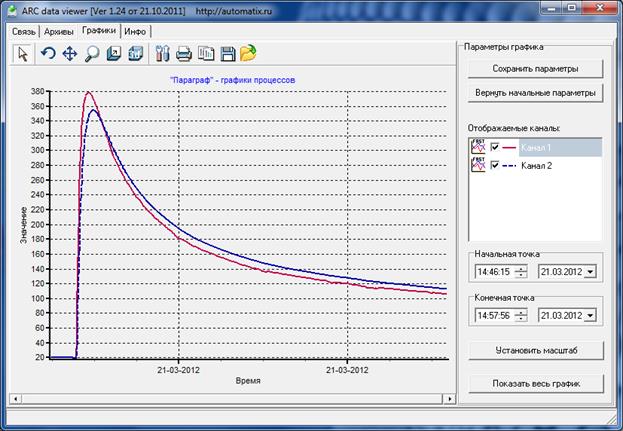

На пластину толщиной δ=5..6 мм производится автоматическая наплавка валика дуговой сваркой под слоем флюса. Режим сварки (Iсв, Uд, υсв) должен обеспечивать почти полное проплавление пластины и равномерный прогрев по толщине, чтобы в тепловом отношении можно было считать действующий источник теплоты линейным. Это допущение справедливо при значениях удельной погонной энергии qп/ δ2>12,5 кДж/см3. До выполнения наплавки в пластине с обратной стороны сварки просверливаются отверстия диаметром 1-1,5 мм на глубину равную δ/2. Отверстия выполняются в центральной части пластины на расстоянии 10 и 17 мм[1] от оси будущего шва. В эти отверстия привариваются датчики температуры (термопары), представляющие собой спаи двух разнородных металлов (рис. 3). Рис. 3. Схема установки датчиков температуры. Выводы датчиков температуры подключаются к высокочувствительным приборам для измерения малых электрических токов (в простейшем случае – к гальванометрам). Нагрев спая термопары вызывает изменение термоэлектродвижущей силы (термоЭДС), которое фиксируется измерительным прибором, отградуированным на конкретную термопару. Тип термопары и её внешнее сопротивление должны соответствовать градуировке измерительного прибора. Для различных диапазонов измеряемых температур и для различных условий эксплуатации разработаны соответствующие типы термоэлектрических датчиков. В данной лабораторной работе для измерения и регистрации сигналов, полученных от датчиков температуры, используется электронный регистратор ПАРАГРАФ PL20[2]. Прибор позволяет получать информацию с двух датчиков до 10 раз в секунду и сохранять её в энергонезависимой памяти. Данные отображаются на жидкокристаллическом экране в виде графика изменения температуры во времени, и могут быть экспортированы в распространенные компьютерные форматы (Text, Bitmap, Excel, HTML и т.д.). Экспериментальное определение термических циклов заключается в установке датчиков температуры в заданных точках ЗТВ, настройке регистратора на используемый тип термопары и запуске процесса регистрации с требуемой частотой опроса датчиков. Полученная информация переносится на жесткий диск компьютера специализированным программным обеспечением (рис. 4) и подлежит анализу и сопоставлению с результатами расчетов. Рис. 4. Термические циклы точек ЗТВ, построенные по эмпирическим данным.
|
