Глава 2. Устройство заземлителей



1493. Для заземлителей в зумпфе или водосборнике применяются стальные полосы площадью не менее 0,75 м , толщиной не менее 5 мм и длиной не менее 2,5 м.

Для заземлителей в сточных канавах применяются стальные полосы площадью не менее 0,6 м , толщиной не менее 3 мм и длиной не менее 2,5 м.

Заземлитель укладывается в горизонтальном положении в углубленном месте сточной канавы на «подушку» толщиной не менее 50 мм из песка или мелких кусков породы и сверху засыпать слоем в 150 мм из такого же материала (рисунок 7).

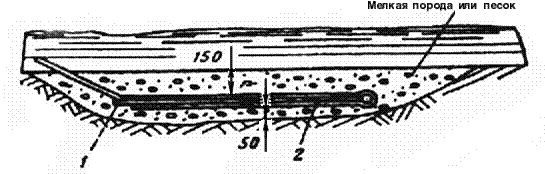

Рис. 7. Расположение заземлителя в сточной канаве:



1 - заземляющий электрод; 2 - проводник



1494. Для заземлителей в выработках, в которых нет сточной канавы, применяются стальные трубы диаметром не менее 30 мм и длиной не менее

1,5 м. Стенки труб имеют на разной высоте не менее 20 отверстий диаметром не менее 5 мм.

Труба вставляется в предварительно пробуренный шпур (рисунок 8) глубиной не менее 1,4 м.





Рис. 8. Устройство заземления с помощью трубы



При необходимости устраивается несколько заземлителей. Труба, пространство между наружной стенкой трубы и стенкой шпура заполняются смесью из гигроскопического материала (песка, золы и тому подобных).

Для поддержания постоянной и достаточной влажности через трубу периодически заливается водный раствор поваренной соли.

1495. При прокладке кабелей по буровым скважинам главное заземление устраивается на поверхности или в водосборниках шахты. При этом устраивается не менее двух главных заземлителей, резервирующих друг друга. Если скважина закреплена обсадными трубами, они могут быть использованы в качестве одного из главных заземлителей.
