Упрощения при нанесении размеров

Для уменьшения количества изображений на чертеже при нанесении размеров следует применять специальные знаки. При указании размера диаметра применяется знак ;, который наносится перед размерным числом (рис. 38, 39, 40).

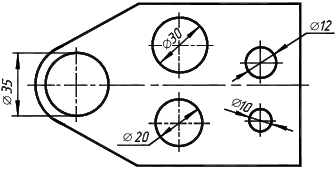

Рис. 38. Знак диаметра Рис. 39. Нанесение размеров диаметров



Рис. 40. Начертание знаков



Продолжение табл. 9

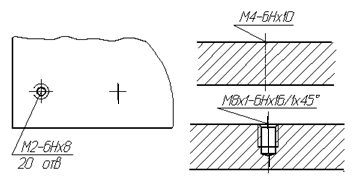

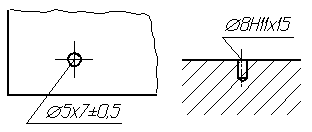

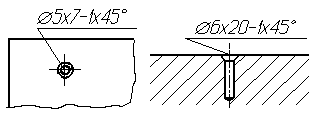

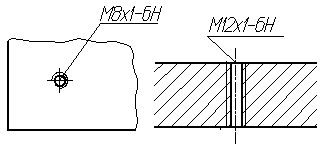

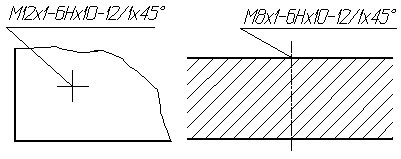

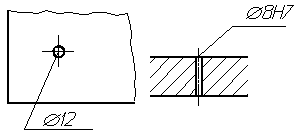

Тип отверстия	Пример условного нанесения размеров отверстия
Z-IT / L4 x j Z-IT x L2 - L1 Z-IT x L2 - L1 / L4 x a     Z -IT x L2 Z-IT x L2 / L4 x a



Продолжение табл. 9

Тип отверстия	Пример условного нанесения размеров отверстия
d1 / d2 x L3 d1 / d2 x j   d1 / d2 x L3 x j Z-IT



При нанесении размера радиуса перед размерным числом помещается прописная латинская буква R (рис. 41, 42, см. рис. 40).



Рис. 41. Знак радиуса

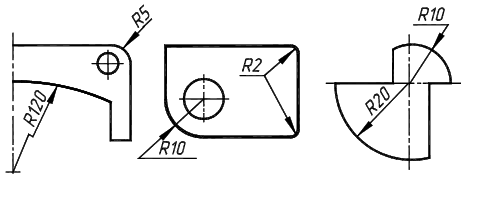

Рис. 42. Нанесение размеров радиусов



При большой величине радиуса центр допускается приближать к дуге, в этом случае размерная линия радиуса показывается с изломом под углом 90^o (см. рис. 42). Если не требуется указывать размеры, определяющие положение центра дуги окружности, то размерную линию радиуса допускается не доводить до центра и смещать ее относительно центра (см. рис. 42).

Если радиусы скруглений, сгибов и т. д. на всем чертеже одинаковы или какой-либо радиус является преобладающим, то вместо нанесения размеров этих радиусов непосредственно на изображении рекомендуется в технических требованиях делать запись типа: «Радиусы скруглений 4 мм», «Неуказанные радиусы 5 мм» и т. п.

Если на чертеже трудно отличить сферу от других поверхностей, то перед размерным числом диаметра (радиуса) допускается наносить слово «Сфера» или знак ;, например, «Сфера R18», « R12» (рис. 43, 44, см. рис. 40). Диаметр знака сферы равен размеру шрифта размерных чисел на чертеже.







Рис. 43. Знак сферы Рис. 44. Нанесение размеров сферы



Размеры квадрата указывают со знаком □ (рис. 45, 46, см. рис. 40). Высота знака □ должна быть равной высоте размерных чисел на чертеже.





Рис. 45. Знак квадрата Рис. 46. Нанесение размера квадрата



Перед размерным числом, характеризующим конусность, наносят знак ;, острый угол которого должен быть направлен в сторону вершины конуса (рис. 47, 48). Знак конуса и конусность в виде соотношения следует наносить над осевой линией или на полке линии-выноски.



Рис. 47. Знак конусности



Уклон поверхности следует указывать непосредственно у изображения поверхности уклона или на полке линии-выноски в виде соотношения, в процентах или в промилле (рис. 49). Перед размерным числом, определяющим уклон, наносят знак ;, острый угол которого направлен в сторону уклона.



Таблица 9

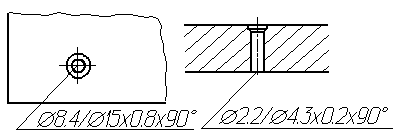

Тип отверстия	Пример условного нанесения размеров отверстия
d1 / L4 x a   d1 x L1     d1 x L1 - L4 x a
