ИЗМЕРЕНИЕ УРОВНЯ ЖИДКОСТИ

В производственных процессах большое значение имеет контроль за уровнем жидкостей в технологических аппаратах, различных, емкостях и резервуарах. Измерение уровня в технологических аппаратах позволяет контролировать наличие в них нефти или нефтепродуктов, необходимых для протекания технологических процессов в требуемом направлении. Измерение уровня в аппаратах производится обычно в относительно небольшом диапа­зоне его изменения, причем высокая точность при измерении не требуется. Необходимо следить лишь за тем, чтобы уровень не был больше или меньше допустимых значений.-

Измерение уровня в емкостях и резервуарах производится обычно с целью учета количества находящегося в них вещества.

Уровни жидкости измеряются различными методами. Для измерения используются различные контрольно-измерительные приборы.

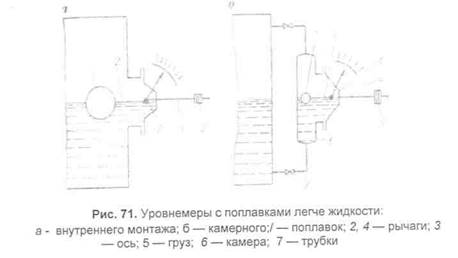

Широкое применение для измерения уровня жидкости, как в технологи­ческих аппаратах, так и в резервуарах нашли уровнемеры поплавкового типа с поплавками легче (рис. 71) либо тяжелее жидкости, принцип действия которых одинаков. Плавающий на поверхности жидкости шаровой поплавок при по­мощи рычага 2 соединен с осью 3, выходящей через сальниковое уплотнение наружу. На наружном конце оси закреплен рычаг 4 с грузом 5 для уравнове­шивания поплавка. При изменении уровня жидкости поплавок перемещается вверх или вниз, а ось 3 поворачивается в ту или иную сторону на угол, пропор­циональный изменению уровня. Поворот оси передается указателю.

В камерном уровнемере камера б подсоединяется к технологическому аппарату двумя трубками 7, образуя систему сообщающихся сосудов. Уровень в камере, таким образом, всегда равен уровню жидкости в аппарате.

Приборы с поплав'ками обычно используются как датчики в системах дистанционного контроля, где угол поворота оси преобразуется в пропорциональное давление сжатого воздуха

Применяется несколько разновидностей уровнемеров с поплавками легче жидкости, предназначенных для дистанционного измерения уровня в технологических аппаратах. К ним относятся уровнемеры поплавковые камер­ные (РУПК), уровнемеры поплавковые штуцерные (РУПШ) и уровнемеры по­плавковые фланцевые (РУПФ). Они применяются для измерения уровня, из­меняющегося от 0 до 400 мы.

Уровнемеры с поплавками легче жидкости применяются также для из­мерения уровня жидкости в резервуарах. Для этой цели предназначены уров­немеры типа УДУ.
