Синтез схемы формирования входного двоичного кода
Схема формирования входного двоичного кода представляет собой счетчик. Счетчик синтезируется на триггерах. Исходные данные для синтеза: 1. Входной двоичный код: код Грея; 2. Серия микросхем: 561; 3. Базис: ИЛИ-НЕ. Последовательность синтеза: Выбираем в заданной серии микросхем JK-триггер, (он не имеет запрещенных состояний) – К561ТВ1 (два JK-триггера). Приведем таблицу переходов JK-триггера (см. таблицу 2).
Для построения счетчика потребуется 4 JK-триггера, т.к. входной код четырехразрядный. Следовательно, берем две микросхемы К561ТВ1 (см. рис. 2). Строим таблицу состояний счетчика (см. таблицу 1).
Таблица 2
Строим карты Карно для J1, K1, J2, K2, J3, K3, J4, K4
По картам Карно записываем логические выражения в форме МКНФ для J1, K1, J2, K2, J3, K3, J4, K4.

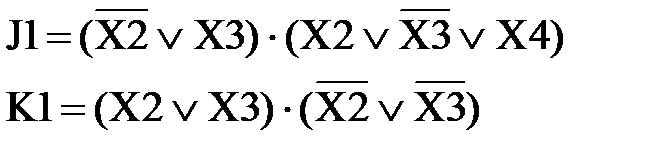

Триггер 1.
Триггер 2.
Триггер 3.
Триггер 4.

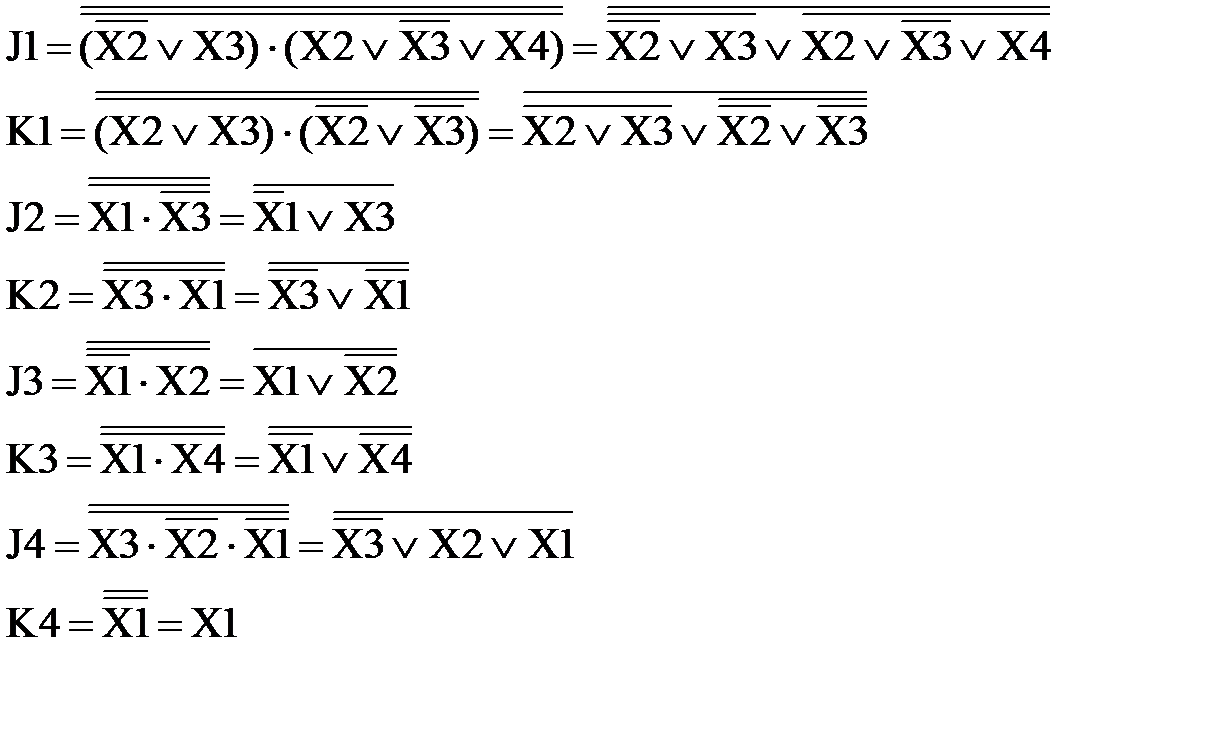

Переводим логические выражения в базис ИЛИ-НЕ, используя тождество двойного отрицания и формулы де Моргана.
цифровой сигнал двоичный код По полученным логическим выражениям выбираем в серии К561 следующие микросхемы: К561ЛЕ10, К561ЛЕ5, К561ЛЕ6.
|
