Основы подстановки переходов

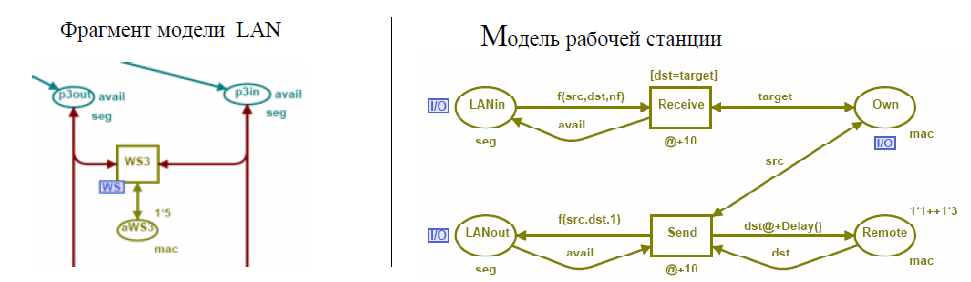

При подстановке перехода используется, по крайней мере, пара сетей. Переход сети верхнего уровня логически заменяется сетью более низкого уровня. Рассмотрим модель LAN, описанную в лабораторной. На странице LAN переход WS3 заменяется сетью WS:



Подстановка отображается тегом WS около перехода WS3. Логически, поведение всей сети такое же, как и при размещении подсети WS внутри сети

LAN:



Позиции сети нижнего уровня, которые используются для связи с сетями

верхнего уровня, называются контактными позициями или портами выделены специальным тэгом (I/O). Соответствующие позиции сетей верхнего уровня называются сокетами. В рассмотренном примере портами являются

LANin, LANout, Own на странице WS и сокетами – p3out, p3in, аWS3 на странице LAN.

При подготовке подстановки перехода следует:

– создать обе сети, как верхнего, так нижнего уровней, расположенные на

отдельных страницах модели (LAN, WS);

– указать порты сети нижнего уровня (LANin, LANout, Own);

– обеспечить количество сокетов, равное количеству портов (3).

При подстановке перехода следует:

– установить соответствие сеть – переход (WS3–>WS);

– установить соответствие порты – сокеты (LANin–>p3out, LANout–

>p3in, Own–>aWS3).

Порты сети низкого уровня можно отметить, используя инструменты палитры Иерархии:



Доступны три типа тегов: In, Out, I/O. Порты типа In используются, когда соответствующая позиция имеет только входящие дуги из сети верхнего уровня и только исходящие дуги в сеть нижнего уровня. Порты типа Out используются, когда соответствующая позиция имеет только исходящие дуги в сеть верхнего уровня и только входящие дуги из сети нижнего уровня. На языке программирования их можно рассматривать как переменные ввода/вывода.

Когда нет ограничений на направления дуг, используются порты типа I/O. Такая позиция может иметь произвольные дуги обоих направлений, как для

сети верхнего уровня, так и для сети нижнего уровня. Для установки соответствия страница – переход используется второй инструмент палитры Иерархии. Следует кликнуть ним на переходе (WS3) и затем на подстранице (WS). Соответствующий тег подстраницы будет прикреплен к переходу.

Установка соответствий между портами и сокетами – более сложная процедура, так как она должна быть выполнена для каждого порта подстраницы. Для этой процедуры используется третий инструмент палитры Иерархии. Необходимо открыть обе страницы на экране. Чтобы установить соответствие порт – сокет, следует кликнуть на порт, а затем – на соответствующий сокет.

Отметим, что использование иерархических сетей упрощает разработку

моделей, аналогично использованию модулей в языках программирования.

Во-первых, это позволяет скрыть детали и управлять сложностью модели. Во-

вторых, позволяет повторно использовать подмодели. Например, в модели

локальной сети LAN есть 5 рабочих станций и 2 сервера, но созданы одна

подстраница для рабочей станции (WS) и одна подстраница для сервера (S).
