Целеуказание по аэроснимкам

Целеуказание по аэроснимкам может осуществляться в прямо­угольных и полярных координатах.

В прямоугольных координатах целеуказание произ­водится так же, как по карте. Оно применяется, когда подразде­ление обеспечено аэроснимками с координатной сеткой.

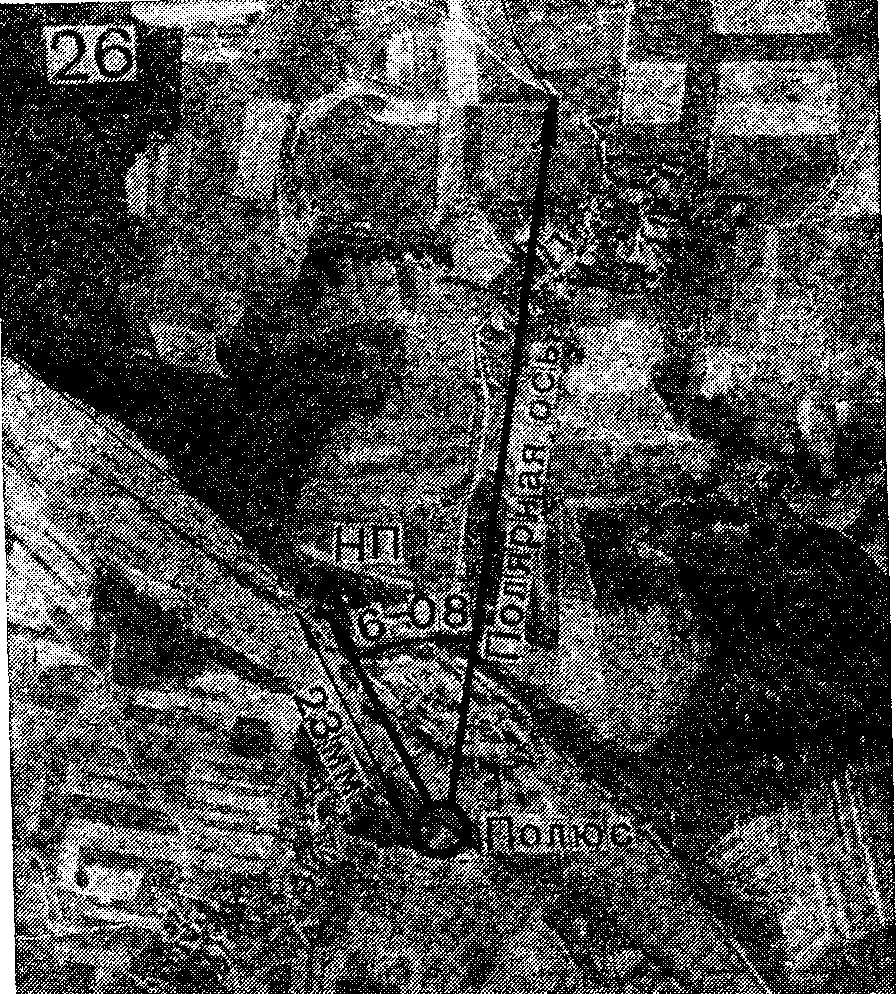

Рис. 98. Целеуказание в полярных координатах по аэроснимку



Если аэроснимки не имеют координатной сетки, более удобно применять полярные координаты. Для этого необходимо, чтобы передающий и принимающий целеуказание, имея одинако­вые аэроснимки данного участка местности, пользовались каждый на своем аэроснимке одними и теми же полюсом и полярной осью.

В качестве полюса избирают обычно четко изобразившуюся на аэроснимке контурную точку (перекресток дорог, угол леса и т. п.), а в качестве полярной оси - направление на другую наи­более удаленную от полюса контурную точку. Дающий целеуказание, определив положение цели на своем аэроснимке, измеряет по нему с помощью артиллерийского круга или транспортира (в ты­сячных или в градусах) угол положения цели, а также расстояние до нее в миллиметрах и передает полученные таким образом по­лярные координаты цели принимающему целеуказание. Например (рис.98): «Аэроснимок 26, левее 6-08, 23, наблюдательный пункт».

Принимающий целеуказание, получив координаты цели, нахо­дит по ним цель на своем аэроснимке.



Рис. 97. Целеуказание от условной линии



КОНТРОЛЬНЫЕ ВОПРОСЫ И УПРАЖНЕНИЯ

101. В чем состоит роль и значение топографической карты как средства управления?

102. В чем заключается подготовка карты к работе? Что называется рабо­чей картой?

103. Как поднимаются на карте ориентиры, местные предметы и рельеф?

104. Назовите основные правила нанесения обстановки на рабочую карту.

105. Изложите правила использования рабочей карты при докладах, по­становке задач и составлении боевых документов.

106. Назовите и охарактеризуйте способы определения и нанесения целей и ориентиров -на карту.

107. Изложите основные приемы и правила нанесения на рабочую карту элементов своего боевого порядка.

108. Назовите способы, целеуказания по карте и укажите, в каких случаях они применяются.

109. Назовите и покажите на чертеже способы цифрового и буквенного обозначения положения целей внутри квадрата километровой сетки.

110. Как используют полярные координаты при целеуказании по аэро­снимкам?
