Розрахунок плити





Незначним схилом даху нехтуємо і користуємося навантаженням визначеним у таблиці 1.

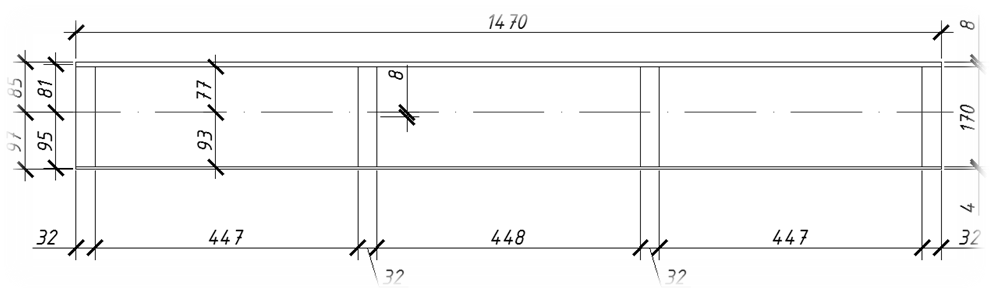

Знаходження положення нейтральної осі поперечного перерізу плити в разі зведення геометричних характеристик до матеріалу каркасу при

v=Ea/El=9000/10000=0,9.

Зведена площа перерізу

Fзв=4•3,2•17+(0,8+0,4)•147•0,9=376см2.

Зведений статичний момент перерізу відносно нижньої грані плити

Sзв=0,4•147•0,9•0,2•0,9+0,8•147•0,9•(17+0,4+0,8/2)•0,9+4•3,2•17•(17/2+0,4)=3642см3.

Відстань від нижньої грані плити до нейтральної осі

z0=Sзв/Fзв=3642/376=9,7см.

Зведений момент інерції перерізу

Ізв=((3,2•173/12)+0,82•3,2•17)•4+((147•0,83/12)+8,12•0,8•147)+((147•0,43/12)+9,52•0,4•147)=

=1344,9•4+7722+5307,5=18409см4.

Перевірка прийнятих розмірів перерізу за умови жорсткості плити

Розрахункові зусилля:

М=3,271•5,782/8=13,66кН•м; Q=3,271•5,78/2=9,45кН.


Розрахункові геометричні характеристики перерізу плити

Wв.р.зв./hв=18409/7,7=2391см3; Wн.р.зв./hн=18409/9,3=1979см3; Wв.об.=(Ізв./hоб.)•(Eд/Eф)=(18409/8,5)•1,11=2404см3; Wн.об.=(Ізв./hоб.)•(Eд/Eф)=(18409/9,7)•1,11=2088см3.


5. Перевірка несучої здатності плити

1) За умови міцності ребер каркасу у стиснутій і розтягнутій зонах

σс=М/Wв.р.=13,66•103/2391=5,71МПа<Rcn=13/0,9=14,44МПа;

σр=М/Wн.р.=13,66•103/1979=6,9МПа<Rрn=7/0,9=7,78МПа.

2) За умови стійкості верхньої обшивки

σв=М/(Wв.об.•ϕф)=13,66•103/(2404•0,395)=14,39МПа<Rcn=13/0,9=14,44МПа

При bобоб=45/0,8=56,25>50;

.

3) За умови міцності нижньої обшивки

σн=М/Wн.об.=13,66•103/2088=6,54МПа<Rc•0,6/γn=14•0,6/0,9=9,33МПа,

де kφ=0,6 – коефіцієнт, що враховує наявність в обшивці стиків.

У цих формулах 103 – коефіцієнт, що складається з добутку двох коефіцієнтів 102 – коефіцієнт переводу кН•м в кН•см, та 10 ­– перехідний коефіцієнт від кН/см2 до МПа.

Перевірка верхньої обшивки на місцеве згинання:

σММ/W1=6Smbоб/(8•100•σоб2)=6•1,5•10•45/(8•100•0,82)=7,91МПа<Rзг•vH/vn=6,5•1,2/0,9=

=8,6МПа,

де Sm – навантаження від снігу.

Перевірка сколювання між шпонами фанери верхньої обшивки при

Sоб.в.зв=0,8•147•0,9(8,5-0,4)•0,9=772см3;

τw=Q•Sоб.в.зв/(lзв•4bp)=9,45•772•10/(18409•4•3,2)=0,31МПа<Rф.ск./vn=0,8/0,95=0,84МПа.


6. Статичний розрахунок рамного поперечника будівлі

Необхідно визначити розрахункові зусилля у місці спирання колон на фундаменти.
