Нормирование и устройство освещения






Выбор минимальной освещенности для внутреннего и наружного освещения производят в зависимости от размера объекта различения, контраста объекта с фоном и отражающих свойств фона (рабочей поверхности). При установлении норм освещенности руководствуются следующей шкалой: 0,2; 0,3; 0,5; 1; 2; 3; 5; 10; 20; 30; 50; 75; 100; 150; 300; 400; 500; 600; 750; 1000; 1250 лк. Один люкс равен освещённости поверхности площадью 1 м² при световом потоке падающего на неё излучения, равном 1 Лм. Один люмен равен световому потоку, испускаемому точечным изотропным источником, c силой света, равной одной канделе, в телесный угол величиной в один стерадиан:

1 лм = 1 кд × ср (= 1 лк × м2).

Изотропный - это источник, излучение которого одинаково по всем направлениям. Стерадиан - телесный угол, вырезающий на сфере, описанной вокруг вершины угла, поверхность, площадь которой равна квадрату радиуса сферы.

В соответствии с нормируемыми значениями освещенности и коэффициентами запаса при искусственном освещении производственных помещений выделяют 8 разрядов с подразрядами. Характеристика зрительной работы принята в интервале от наивысшей точности (наименьший объект различения менее 0,15 мм; контраст объекта различения с фоном – малый; освещенность при общем освещении 1250 лк) до 8-го разряда (постоянное общее наблюдение за ходом производственного процесса 75 лк; периодическое при постоянном – 50 лк и периодическом – 30 Лк пребывании людей в помещении; общее наблюдение за инженерными коммуникациями – 20 лк). Для большинства работ средней, малой и грубой точности достаточна освещенность 150 лк (работа со светящимися материалами и изделиями в горячих цехах – 200 лк). Нормированную освещенность в справочниках связывают с удельной плотностью нагрузки освещения, которая для производственных помещений может составлять 10–100 Вт/м2. Например, в цехах литья и котельных 10–12 Вт/м2, в инструментальных и шлифовальных цехах 15–20 Вт/м2.

При общем равномерном освещении выгоднейшим вариантом расположения в плане считается расположение светильников ламп накаливания и ДРЛ по сторонам квадрата, прямоугольника (рис. 1, а) или по вершинам равностороннего треугольника, светильники люминесцентные можно располагать сплошными или прерывистыми рядами (рис. 1, б). Расстояние от крайних светильников или рядов светильников до стен рекомендуется принимать l = (1/3–1/2)L (где L – расстояние между соседними рядами светильников или рядами ламп, если по длине они различны, то соответственно La, Lb). Основное требование при выборе расположения – доступность обслуживания: hn < 5 м – при обслуживании с лестниц или стремянок; hП на уровне ферм – при обслуживании с кранов.

Рекомендуются следующие примерные соотношения расстояния L и высоты h в зависимости от типа светильника:



(12.1)

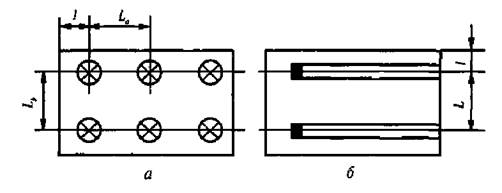

Рис. 1 Схемы размещения светильников: a – накаливания; б – люминесцентные



Люминесцентные светильники необходимо размещать рядами параллельно длинной стороне помещения со световыми проемами. Расстояние от потолка до светильника hc обычно принимается от 0,5 до 0,7 м (в жилых и общественных зданиях пониженной высоты – от 0,3 до 0,4 м).
