Диспетчеризація (черга).

Диспетчеризація проводиться в режимі «Планування» (меню «Закази – Планирование…») на закладці «Диспетчеризация (очередь)». У верхній частині розташована таблиця управління чергами. У заголовках стовпців таблиці вказані назви одиниць устаткування. Перелік устаткування, що відображається, відповідає ділянці, вибраній користувачем в навігаторові, розташованому в лівій частині вікна планування. Черги представлені у вигляді послідовності операцій, розташованих у відповідних стовпцях таблиці.

Якщо в лівій частині вибрано конкретне устаткування, то налагоджені додаткові реквізити показуються в окремих колонках (рис. 5.1).

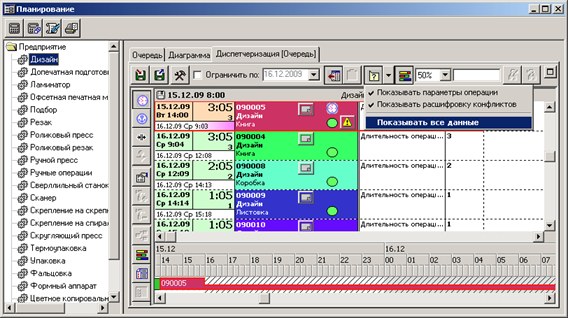

Рисунок 5.1 – Черга по одній одиниці устаткування

Під таблицею управління чергами може бути розташована діаграма Ганта для вибраної користувачем одиниці устаткування. Вибір здійснюється «кліком» миші на операції в черзі. На діаграмі черга операцій відображається на тлі шкали часу (рис. 5.2).

Рисунок 5.2 – Діаграма Ганта по вибраному устаткуванню

У нижній частині закладки розташовано інформаційне вікно, яке відображає або список операцій у вибраній черзі, або список операцій по вказаному замовленню. Завантаження даних в інформаційне вікно виконується по подвійному «кліку» миші на операції у вікні управління чергами.

Панель інструментів у верхній частині закладки містить наступні елементи:

· Кнопка «Сохранить изменения». Зберігає результати ручного редагування черг.

· Кнопка «Перечитать». Оновлює інформацію на екрані з урахуванням налаштування фільтрів.

· Прапорець «Ограничить по». Дозволяє вказати дату, до якої відображається інформація.

· Кнопка «Скрыть окно дополнительной информации». Видаляє з екрану інформаційне вікно, розташоване в нижній частині.

· Кнопка «Открепить окно дополнительной информации». Дозволяє відобразити інформаційне вікно в окремому вікні, розташування і розміри якого можуть бути визначені користувачем довільно.

· Кнопка «Показывать подсказки». Якщо кнопка зафіксована в натиснутому положенні, то при наведенні курсора миші на операцію в таблиці управління чергами система виводить оперативну підказку з параметрами вказаної операції.

При цьому вид інформації, що відображається, можна визначити, натиснувши на кнопку «Настроить содержание подсказок», яка розташована праворуч від кнопки «Показывать подсказки» (рис. 5.3).

Рисунок 5.3 – Налаштування змісту підказок

· Кнопка «Показывать діаграмму Ганта». Якщо кнопка зафіксована в натиснутому положенні, під вікном управління чергами відображається діаграма Ганта для поточної черги.

· Параметр «Масштаб». Управляє масштабом відображення шкали часу діаграми Ганта.

· Кнопка «Раскрыть во весь экран». Дозволяє розкрити закладку в увесь екран, при цьому навігатор, розташований в лівій частині вікна,не відображається.

· Кнопка «Настроить». Дозволяє настроїти різні параметри диспетчеризації (рис. 5.4), у тому числі:

· Період диспетчеризації за умовчанням, днів. Тут задається кількість днів за умовчанням, яким обмежуватиметься період диспетчеризації у разі установки прапорця «Ограничить по».

· Дискретність диспетчеризації. Тут задається кількість хвилин, якій має бути кратний час початку операції. Наприклад, якщо задана дискретність 30 хвилин і попередня операцію закінчилася в 12:10, час початку наступної буде виставлено 12:30 (за відсутності інших обмежень).

· Ігнорувати обмеження на час початку операцій. Якщо прапорець не встановлений, то час початку операції обмежується закінченням попередньої операції цього ж замовлення, і початок операції не може бути встановлений раніше. Якщо прапорець встановлений, то це обмеження знімається, і час початку операції визначатиметься тільки часом закінчення попередньої операції в черзі (при цьому у разі, якщо воно буде раніше, ніж час закінчення попередньої операції за замовленням, буде конфлікт).

· Включити режим спрощеного старту «перетягання» операцій. Якщо прапорець включений, то при виборі операції відразу включається режим «перетягання». В протилежному випадку спочатку вибирається операція, а режим «перетягання» включається повторним «кліком».

Рисунок 5.4 – Налаштування параметрів диспетчеризації

· Колірне виділення. Можна настроїти виділення операцій як по замовленнях, так і по менеджерах.

· Відображення опису операції. Можна настроїти склад і порядок відображення реквізитів в диспетчеризації. З п'яти стандартних реквізитів будуть показані перші три. За умовчанням це «Номер заказа», «Наименование операции», «Наименование элемента заказа».

· Настройка відображення параметрів. Настроюється відображення реквізитів у разі вибору конкретного устаткування.

У лівій частині вікна знаходиться панель управління, яка містить наступні елементи, вказані в таблиці (Таблиця 5.1).

Таблиця управління чергами відображає операції, факт завершення яких ще не зареєстрований. Однаковий колір операцій говорить, як правило, про приналежність їх до одного замовлення.

Таблиця 5.1 – Елементи панелі управляння



Піктограма	Позначення
	Перемикач «Фиксировать время начала выбранной операции». При натисненні на цей перемикач виділена операція (чи операції, якщо їх декілька) фіксується за часом. На операції з'являється відповідний значок (годинник). При повторному натисненні фіксація знімається. При черговому перерахунку плану, час початку зафіксованих за часом операцій не змінюється.
	Перемикач «Фиксировать очередь до выделенной операции включительно». Фіксується послідовність операцій від початку черги до виділеної операції. На усіх операціях з'являється відповідний значок (якір). Для зняття фіксації необхідно знову натиснути цей перемикач. Буде знята фіксація по послідовності для поточної операції і операцій, які виконуються після вибраної.
	Перемикач «Игнорировать график работы для выделенных операций». В процесі диспетчеризації, при автоматичному розрахунку часу закінчення операції ігноруватиметься графік роботи устаткування.
	Перемикач «Об'єдинить выделенные операции». Зв'язує декілька послідовних операцій в єдиний блок, яким оперує диспетчер.
	Кнопка «Редактировать параметры выделенной операции». Відкриває вікно редагування параметрів операції
	Кнопка «Показать диаграмму Ганта для выделенного заказа». Відкриває вікно, в якому представлена діаграма Ганта замовлення.
	Кнопка «Открыть бланк выделенного заказа». Відкриває бланк замовлення.
	Кнопка «Регистрировать фактическую выработку по выделенной операции». Відкриває вікно реєстрації фактичного вироблення по операції.





На кожній операції є присутніми піктограми, що відбивають стан операцій. Значення піктограм відображені в таблиці (Таблиця 5.2).



Таблица5.2. – Піктограми на технологічних операціях



Піктограма	Стан
	Операції, що входять в зафіксовану чергу
	Час початку операції, зафіксований користувачем.
	При виконанні операції ігнорується графік роботи устаткування.
	Існують конфлікти за часом. Наприклад, операція за планом починається раніше, ніж закінчиться попередня в технологічному маршруті або терміни виконання операції виходять за планову дату здачі замовлення. Якщо натиснути на цю кнопку, можна отримати повнішу розшифровку конфлікту (рис. 5.5). Для більшої наочності, якщо терміни виконання виходять за планову дату здачі замовлення, права частина операції забарвлюється в червоний колір.
	Операція не готова до виконання. Як мінімум одна з попередніх операцій в технологічному процесі замовлення не виконана.
	Операція готова до виконання. Усі попередні операції виконані.
	Остання виконана операція
	Операція виконується
	Піктограма відображається в заголовку колонки, якщо черга була відредагована, але зміни ще не збережені.
	Об'єднані операції





Рисунок 5.5 – Розшифровка конфлікту

Окрім піктограм, на кожній операції є присутньою інформація про:

· Дату і час початку операції.

· Дату і час закінчення операції.

· Тривалість операції.

· Планову виробку по операції.
