Установка Vanos

Отчистите все детали и поверхности от остатков масла и грязи. Установите новую прокладку.

Установите специальный инструмент на звездочку. Прокрутите звездочки по часовой стрелке до упора. Внимание! Эта операция обязательна для правильной установки ваноса.

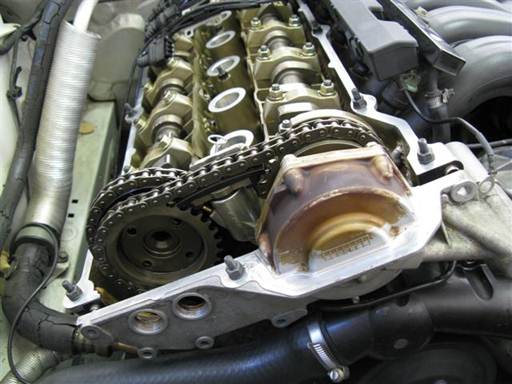

Внимание! следующий шаг установки очень важен: перед установкой ваноса на мотор, вдавите шлицевой вал с поршнем в корпус. Установите корпус ваноса на шпильки головки блока. Вставьте шлицевой вал во впускную звездочку слегка покрутив его.

Для того чтоб шлицевой вал полностью зашел в звездочку необходимо прокрутить выпускную звездочку против часовой стрелки и при этом придавливать ванос к мотору. Очень важно! Чтоб шлицевой вал зашел в звездочку в самом крайнем правом положении звездочки. Это даст нужный диапазон для регулировки фаз в процесе работы ваноса.

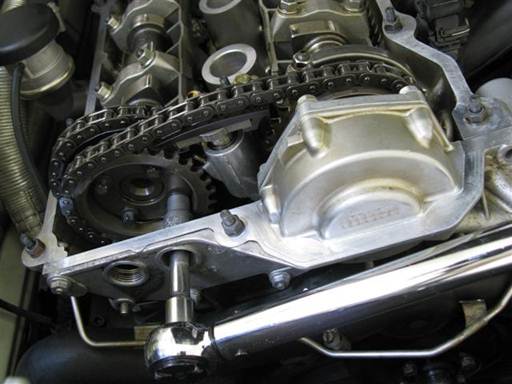

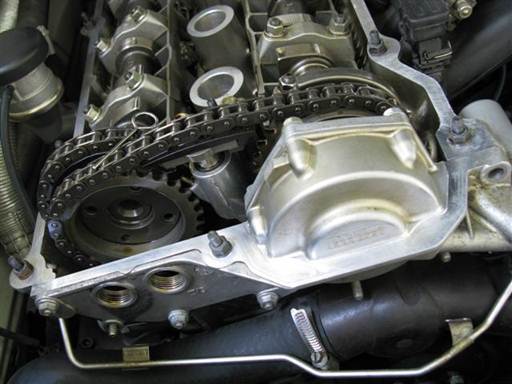

Прикрутите ванос к мотору. Момент затяжки гаек 8 Нм.

Достаньте фиксатор гидравлического натяжителя верхней цепи ГРМ.

Установите на место 4 болта крепящих выпускную звездочку к распредвалу. Затяните болты накрест (головка Torx E-10) с моментом затяжки 20 Нм.

Закрутите на место пробки на корпусе ваноса.

Установите на место кожух проводки и установите тонкогубцами фиксаторы.

Для М52: Установите вакуумную трубку.

Подключите электрический разъем соленоида ваноса.

Прикрутите моторную петлю.

Прикрутите гидравлический шланг с использованием новых уплотнительных шайб (ключ 19мм).

Момент затяжки 32 Нм.

Снимите приспособление для фиксирования распредвалов, выньте фиксатор маховика, соберите все в обратной последовательности используя TIS BMW. Обязательно убедитесь, что на ремнях и на резиновых шлангах нет остатков масла.

После сборки обязательно проверьте уровень масла!

Важно знать, что уплотнительные кольца должны пройти обкатку приблизительно 300 км в городском цикле. Постарайтесь в период обкатки не нагружать мотор высокими оборотами и активной ездой.

Наслаждайтесь ровной работой вашего мотора.
