Указания по организации самостоятельной работы. Цель работы: изучить архитектуру и принципы программирования микроконтроллера AVR АТMEGA128 на примере разработки программы для управления блоком светодиодов;




ИЗУЧЕНИЕ СИСТЕМЫ КОМАНД И ОСНОВНЫХ ПРИНЦИПОВ ПРОГРАММИРОВАНИЯ МИКРОКОНТРОЛЛЕРОВ

НА ПРИМЕРЕ УПРАВЛЕНИЯ БЛОКОМ СВЕТОДИОДОВ

Цель работы: изучить архитектуру и принципы программирования микроконтроллера AVR АТMEGA128 на примере разработки программы для управления блоком светодиодов; структурную организацию, состав и возможности компонентов лабораторного макета, освоить пользовательский интерфейс среды программирования C Code Vision AVR.



Указания по организации самостоятельной работы

Перед работой необходимо проработать теоретический материал по литературе [1, 2] и конспект лекций, ознакомиться со структурой и принципами функционирования микроконтроллера AVR АТMEGA128, системой команд и основами программирования на языках Assembler и С. При подготовке к лабораторной работе необходимо составить предварительные варианты листингов программ, указываемых в пунктах практического выполнения работы.



1.1.1 Основные характеристики микроконтроллера AVR АТMEGA128 AVR-архитектура объединяет высокопроизводительный RISC-процессор с раздельным доступом к памяти программ и данных, 32 регистра общего назначения, каждый из которых может работать как регистр- аккумулятор, и развитую систему команд с фиксированной (16-бит) длиной. Конвейерная архитектура с одновременным исполнением текущей и выборкой следующей команды позволяет выполнять большинство команд за один машинный цикл, что обеспечивает производительность до 1 MIPS на каждый МГц тактовой частоты.

Ниже приводятся основные характеристики микроконтроллера
AVR АТMEGA128:

– производство по КМОП–технологии с низким энергопотреблением;

– тактовая частота может изменяться в широких пределах от 0 до 16 МГц (полностью статическая архитектура);

– ядро микроконтроллера основано на RISC архитектуре с двухступенчатым конвейером, обеспечивающим выполнение одной команды за один машинный цикл;

– гарвардская архитектура с раздельной памятью программ и данных;

– регистровый файл содержит 32 регистра общего назначения;

– все регистры общего назначения непосредственно подключены к АЛУ;

– совмещенная архитектура ввода/вывода (регистры общего назначения и порты ввода/вывода находятся в адресном пространстве ОЗУ данных);

– наличие программного стека;

– наличие в составе АЛУ аппаратного умножителя;

– 19 источников внутренних прерываний, 8 источников внешних прерываний;

– объем FLASH–памяти программ: 128 кБт;

– объем статической оперативной памяти (ОЗУ): 4 кБт;

– объем памяти данных на основе электрически-стираемого ПЗУ
(ЕЕРROM): 4 кБт;

– интерфейсы программирования: SPI и JTAG;

– напряжение питания: 4.5–5.5 В.

– Периферийные устройства:

– 8-разрядные параллельные порты ввода/вывода;

– 8 и 16-разрядные таймеры/счётчики;

– широтно-импульсные модуляторы;

– аналоговые компараторы,

– десятиразрядный 8–канальный АЦП.

Встроенный универсальный асинхронный приемопередатчик (USART).

Высокая производительность, наличие развитой подсистемы ввода/вывода и широкого спектра встроенных периферийных устройств позволяют отнести микроконтроллеры AVR АТMEGA128 к классу наиболее функциональных
микроконтроллеров для встроенных систем управления, применяемых в бытовой и офисной технике, мобильных телефонах, контроллерах периферийного оборудования (принтеры, сканеры, приводы СD-ROM), портативных медицинских приборах, интеллектуальных датчиках (охранных, пожарных) и др.



1.1.2 Программная модель микроконтроллера AVR MEGA128.
Механизм работы с регистрами, памятью и портами ввода/вывода

В микроконтроллере AVR АТMEGA128 реализована гарвардская архитектура, в соответствие с которой адресные пространства памяти программ и данных физически разделены (доступ к этим областям памяти осуществляется по раздельным шинам). Такая организация позволяет ядру процессора одновременно работать с памятью программ и данных, что повышает быстродействие. Карта распределения памяти в микроконтроллере AVR АТMEGA128 приведена на рисунке 1.1. Память программ представляет собой электрически стираемое перепрограммируемое постоянное запоминающее устройство ППЗУ объемом 128 кБт, выполненное по технологии FLASH – памяти, и предназначена для хранения команд, управляющих функционированием микроконтроллера, а также для хранения констант, не меняющих своих значений в ходе выполнения программы. Так как длина команды составляет 16 бит, то память программ имеет 16-разрядную организацию. Для адресации памяти программ используется 16-разрядный регистр – программный счетчик PС (Program Counter). Программа исполняется последовательно. Для управления ходом выполнения программы существуют команды перехода, изменяющие соответствующим образом значение РС.



Память данных организована по принципу совмещенной архитектуры ввода/вывода и разделена на 3 части: регистровая память, память портов (регистров) ввода/вывода и статическое ОЗУ (SRAM), расположенные в едином адресном пространстве.

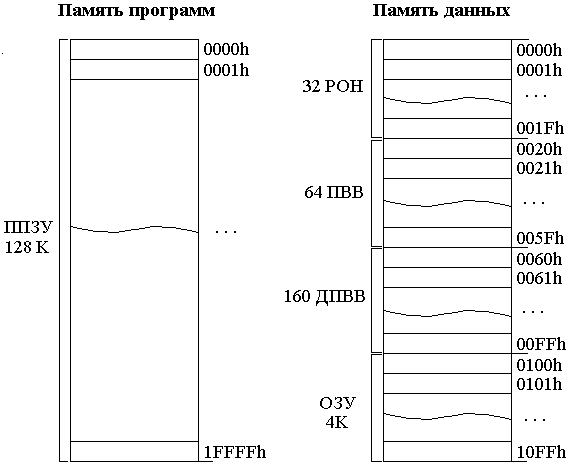

Рисунок 1.1 – Распределение памяти в микроконтроллере AVR АТMEGA128



Регистровая память (см. рисунок 1.2) включает тридцать два 8-разрядных регистра общего назначения (R0 - R31), объединенных в регистровый файл.
Каждый из регистров общего назначения непосредственно связан с АЛУ. АЛУ поддерживает арифметические и логические операции с регистрами, между регистром и константой или непосредственно с регистром. При исполнении арифметической или логической команды за один такт из регистрового файла выбираются два операнда, выполняется действие, и результат возвращается в регистровый файл. Регистровый файл отображается на младшие 32 адреса 0000h-001Fh памяти данных и к его регистрам можно обращаться как к ячейкам памяти. Шесть 8 - разрядных регистров (R26 - R31) могут использоваться как три
16-разрядных регистра-указателя для косвенной адресации (см. рисунок 1.3).







Рисунок 1.2 – Иллюстрация отображения регистров общего назначения и
портов ввода/вывода на адресное пространство памяти данных

X Y Z


Рисунок 1.3 – 16-разрядные регистры Х, Y, Z, использующиеся для косвенной адресации памяти



Пространство ввода/вывода состоит из 64 адресов портов 0000h-003Fh, предназначенных для взаимодействия с внутренними и внешними устройствами по отношению к микроконтроллеру. Порты ввода/вывода отображаются на область памяти данных с адресами 0020h-005Fh и допускают возможность обращения к ним как к ячейкам памяти. При доступе к порту ввода/вывода как к ячейке памяти к адресу порта необходимо добавить 20h. Адрес порта ввода/вывода в пространстве памяти часто указывается в скобках после адреса в пространстве портов ввода/вывода. Ввиду того, что основной функцией микроконтроллера является управление внешними устройствами, в таблице 1.1. приводятся названия и адреса (в пространстве портов ввода/вывода) основных интерфейсных портов с указанием режима работы и функций отдельных
регистров.

По адресам памяти 0060h-00FFh расположены 160 дополнительных регистров ввода/вывода.

Непосредственно память данных представляет собой статическое ОЗУ (SRAM) объемом 4 кБт, занимающее диапазон адресов 0100h-10FFh.

Таблица 1.1 – Порты ввода/вывода микроконтроллера AVR MEGA128 для подключения внешних устройств



Название порта ввода/вывода Идентификаторы отдельных регистров Адрес Режим / функция
PORTA PINA 19h IN
DDRA 1Ah OUT / DIRECTION
PORTA 1Bh OUT
PORTB PINB 16h IN
  DDRB 17h OUT / DIRECTION
  PORTB 18h OUT
PORTC PINC 13h IN
  DDRC 14h OUT / DIRECTION
  PORTC 15h OUT
PORTD PIND 10h IN
  DDRD 11h OUT / DIRECTION
  PORTD 12h OUT
PORTE PINE 01h IN
  DDRE 02h OUT / DIRECTION
  PORTE 03h OUT
PORTF PINF 00h IN
  DDRF 61h OUT / DIRECTION
  PORTF 62h OUT
PORTG PING 63h IN
  DDRG 64h OUT / DIRECTION
  PORTG 65h OUT



Регистр состояния SREG расположен в области ввода/вывода по адресу 3Fh (5Fh) и содержит информацию о текущем состоянии микроконтроллера. Расположение флаговых битов регистра состояния приведено на рисунке 1.4.



№ бита
3Fh (5Fh) I T H S V N Z C



Рисунок 1.4 – Регистр состояния SREG



Назначение отдельных битов регистра состояния приведено ниже:

– C – флаг переноса, устанавливается в 1 при наличии переноса в арифметических операциях;

– Z – флаг нуля, устанавливается в 1, если результат операции равен 0;

– N – флаг отрицательного результата, устанавливается в 1 при получении отрицательного результата;

– V – флаг переполнения, фиксирует выход результата за пределы допустимого диапазона значений;

– S – флаг знака, S = N xor V;

– H – флаг дополнительного переноса (из младшей тетрады байта в старшую);

– T – флаг для временного хранения бита из регистров общего назначения;

– I – управляющий флаг разрешения прерываний, разрешает (1) или
запрещает (0) процессору реагировать на аппаратные прерывания.
