Гиперссылка 4.1 Оптическое волокно




Оптическое волокно — нить из оптически прозрачного материала (стекло, пластик), используемая для переноса света внутри себя посредством полного внутреннего отражения.



Оптические волокна

Принцип передачи света, используемый в волоконной оптике, был впервые продемонстрирован в XIX веке, но повсеместное применение было затруднено отсутствием соответствующих технологий.

В 1934 г. американец Норман Р. Френч получил патент на оптическую телефонную систему, речевые сигналы в которой передавались при помощи света по стержням чистого стекла. В 1962 г. был создан полупроводниковый лазер и фотодиод, используемые как источник и приемник оптического сигнала.

Повсеместному переходу на технологии ВОЛС мешали высокие затухания в оптическом волокне, поэтому конкуренция с медными линиями была невозможна. Только к 1970 г. компании Corning удалось наладить коммерческое производство волокна с низким затуханием — до 17 дБ/км, через пару лет — до 4 дБ/км. Волокно являлось многомодовым и по нему передавалось несколько мод света. К 1983 году был освоен выпуск одномодовых волокон, по которым передавалась одна мода.

В России первые волоконно-оптические линии появились в Санкт-Петербурге. Первой подводной ВОЛС стала магистраль Санкт-Петербург — Аберслунд (Дания), проложенная АО «Совтелеком» (ныне ОАО «Ростелеком»).

В настоящее время в России построены заводы по производству волоконно-оптического кабеля.






Гиперссылка 4.2 Оптический кабель



Для различных целей существуют определенные виды оптических кабелей. На приведенных ниже рисунках показаны некоторые из них.

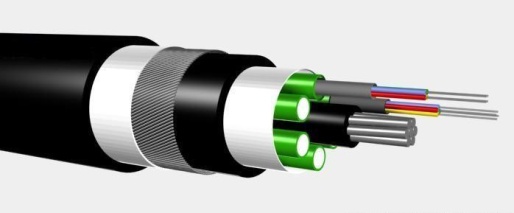

Бронированный волоконно-оптический кабель, предназначенный для внешней прокладки

Волоконно-оптический кабель, предназначенный для непосредственной прокладки в грунте






Оптические кабели производятся многими фирмами, в том числе и в нашей стране. Каждая из фирм применяет для маркировки кабелей обозначения, соответствующие собственной технической документации. В качестве примера приведем маркировку отечественной фирмы ОПТЕН.

Для примера расшифруем маркировку следующего кабеля этой фирмы:

ДПТ-05-032 А 08-6,1 – Кабель оптический самонесущий для подвески на опорах ВЛС: диэлектрический силовой элемент (Д), полиэтиленовая внутренняя оболочка (П), несущие силовые элементы из высокопрочных прядей (Т), материал оболочки - полиэтилен (при отсутствии маркировки), число элементов в повиве сердечника 5 (05), число оптических волокон в кабеле 32 (032), одномодовое с расширенной полосой волн (А), максимальное число оптических волокон в модуле 8 (08), длительно допустимая растягивающая нагрузка 6,1 кн (6.1).






Гиперссылка 4.3Пассивные оптические компоненты

Пассивные оптические компоненты включают в себя оптические соединители (коннекторы), розетки, шнуры, распределительные панели, кроссовые шкафы, соединительные муфты, оптические разветвители, аттеньюаторы, системы спектрального уплотнения и т.д. то есть все, что необходимо для обеспечения передачи оптического сигнала по волоконно-оптическому кабелю от передатчика к приемнику.

Приведем примеры некоторых из многочисленных пассивных элементов.



Адаптеры оптические. Предназначены для подключения коннекторов, установленных на оптических соединительных и монтажных шнурах. Используются в патчпанелях оптических кроссов, активном оборудовании и измерительных приборах. Адаптеры для обнаженного волокна. Основное применение - входной контроль оптического кабеля и временное восстановление работоспособности оптической линии, при ремонтах или в составе ЗИП.

Соединительные розетки (адаптеры)



Оптические розетки Патч-корд оптический





Монтажные оптические шнуры (пигтейлы) — отрезки оптического волокна или распределительного кабеля, оконцованные оптическим разъемом с одной стороны, используются для оконцевания волокон линейного кабеля с помощью сварки. Соединительные оптические шнуры, оснащенные коннекторами с двух сторон, применяют для коммутации волокон линейного кабеля и подключения оборудования. Оптические соединительные и монтажные шнуры могут быть различной длины с любыми оптическими разъемами.



Соединители Fibrlok™ II позволяют не только добиться высокого качества соединений, но и значительно повысить производительность труда. Соединение подготовленных волокон занимает не более 30 секунд, тем самым Fibrlok™II значительно сокращает время монтажных работ и в то же время гарантирует практически безупречное центрирование как одномодовых, так и многомодовых волокон.



Коннекторы предназначены для установки на оптические соединительные и монтажные шнуры клеевым способом, т. е. путем вклейки оптического волокна в наконечник с последующей сушкой и шлифовкой. Оптические разъемы монтируются на оптический кабель или волокно и предназначены для обеспечения разъемного механического соединения компонент ВОЛС.
