Формат ICMP-пакета

⇐ Предыдущая 3 4 5 6 789 10 11 12 Следующая ⇒

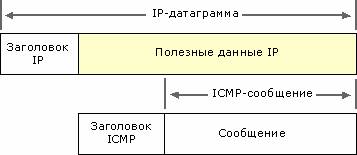

ICMP-сообщения инкапсулируются и передаются в IP-датаграммах, как показано на следующем рисунке.

Существует несколько типов сообщений ICMP. Каждый тип сообщения имеет свой формат, при этом все они начинаются с общих трех полей: 8-битного целого числа, обозначающего тип сообщения (TYPE), 8-битного поля кода (CODE), который конкретизирует назначение сообщения, и 16-битного поля контрольной суммы (CHECKSUM). Кроме того, сообщение ICMP всегда содержит заголовок и первые 64 бита данных пакета IP, который вызвал ошибку. Это делается для того, чтобы узел-отправитель смог более точно проанализировать причину ошибки, так как все протоколы прикладного уровня стека TCP/IP содержат наиболее важную информацию для анализа в первых 64 битах своих сообщений.

Поле типа может иметь следующие значения:

Значение	Тип сообщения
	Эхо-ответ (Echo Replay)
	Узел назначения недостижим (Destination Unreachable)
	Подавление источника (Source Quench)
	Перенаправление маршрута (Redirect)
	Эхо-запрос (Echo Request)
	Истечение времени дейтаграммы (Time Exceeded for a Datagram)
	Проблема с параметром пакета (Parameter Problem on a Datagram)
	Запрос отметки времени (Timestamp Request)
	Ответ отметки времени (Timestamp Replay)
	Запрос маски (Address Mask Request)
	Ответ маски (Address Mask Replay)

Как видно из используемых типов сообщений, протокол ICMP представляет собой некоторое объединение протоколов, решающих свои узкие задачи.
