ОПРЕДЕЛЕНИЕ УКЛОНА МЕСТНОСТИ.



Для составления карт, планов, профилей, расчетов при проектировании и строительстве инженерных сооружений необходимы координаты точек в какой-либо системе координат. В прикладных целях применяют: систему полярных координат; систему плоских прямоугольных координат; зональную систему плоских прямоугольных координат.

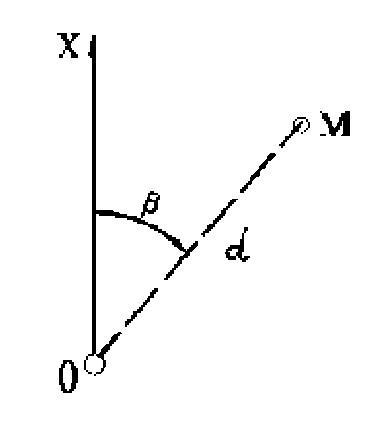

Полярные координаты - система координат, состоящая из начала координат 0 (полюса) и полярной оси ОХ (рис. 8). Положение любой точки М определяется отрезком ОМ (радиус-вектор d) и углом р (полярный угол). Полярную ось можно ориентировать в любом направлении.

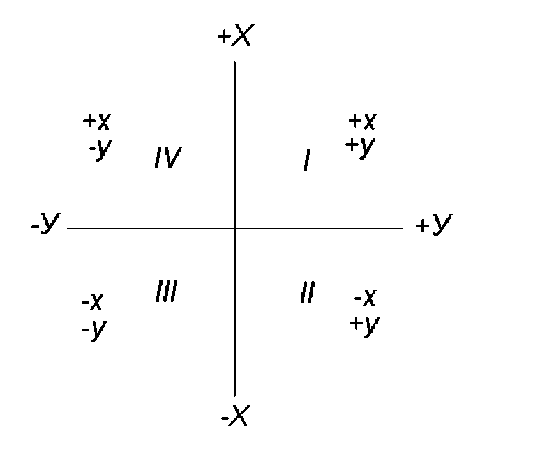

Рис. 8. Система полярных координат Рис. 9. Система прямоугольных координат

Плоские прямоугольные координаты точек определяются в системе, представляющей две взаимоперпендикулярные прямые - ось X и ось Y, в которой точка пересечения осей является началом координат (рис. 9). За положительное направление оси X принимается северное направление, оси Y - восточное. На практике ось абсцисс часто совпадают с основны­ми осями сооружения (мост, здание и т. д.). Пересекаясь, оси координат образуют на плоскости четыре четверти. Счет четвертей идет по часовой стрелке. Знаки абсцисс и ординат точек каждой четверти показаны на рис. 9. Положение любой точки М на плоскости определяется перпендикулярами х и у, опущенными из нее на оси координат. В данной системе координат можно построить изображение небольшого участка местности, значительные участки нельзя изобразить на плоскости без складок и разрывов.

Для устранения этих искажений при изображении Земли применяют картографические проекции. Выбор вида проекции зависит от назначения карты, величины и вида искажений при проектировании сферы на плоскость.

В России с 1928 года применяют равноугольную поперечно-цилиндрическую проекцию Гаусса-Крюгера (рис. 10, а).

В проекции Гаусса поверхность Земли делится на зоны, представ­ляющие собой сферические двуугольники, построенные от северного до южного полюса. Чтобы искажения при проектировании сферы на плос­кость не превышали точность карт, протяженность зоны на экваторе по долготе принимают равной 6°, а при съемке местности в масштабах 1:5000 и крупнее 3°.

Для территории России на широтах 36°<ф<70° величина искажения линий на краях зоны меняется от 1/1100 до 1/6000. Такие искажения не превышают погрешностей построения карт масштаба 1:10 000, поэтому масштаб изображения на этих и меньшего масштаба картах в проекции Гаусса остается постоянным. Счет зон ведется от Гринвичского меридиа­на на восток.

а б

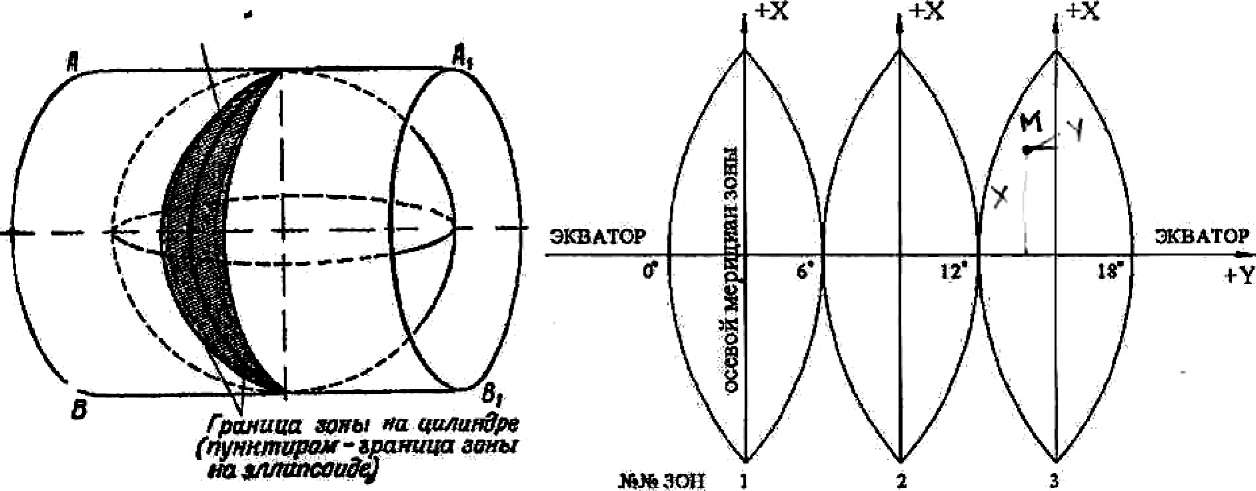

Осевой меридиан Рис. 10. Поперечно-цилиндрическая проекция Гаусса-Крюгера (а); зональная система координат (б)



Поверхность Земли изображается на плоскости по частям, отдельно каждая зона. Земной шар помещают в цилиндр, ось которого проходит через центр Земли и находится в плоскости экватора. Земной шар касает­ся поверхности цилиндра центральным меридианом зоны, который назы­вается осевым меридианом. Зона проектируется на боковую поверхность цилиндра, который затем разворачивается в плоскость. Изображение зо­ны получается расширенным, так как проекции линий на поверхность цилиндра длиннее, чем на шаре.

Осевой меридиан и экватор (рис. 10, б) изображаются взаимнопер- пендикулярными прямыми линиями и образуют зональную систему пло­ских прямоугольных координат (рис. 10, б).

Изображение осевого меридиана принимается за ось абсцисс, эква­тора - за ось ординат. Счет абсцисс ведется от экватора к полюсам, к се­веру - положительное значение, к югу - отрицательное. На территории России абсциссы положительны. Чтобы избежать отрицательных значе­ние ординат, в каждое зоне начало счета принимают равным 500 км. Таким образом, точки, расположенные к западу от осевого меридиана, имеют ординаты меньше 500 км, а к востоку - больше 500 км. Перед ор­динатой указывают номер зоны.

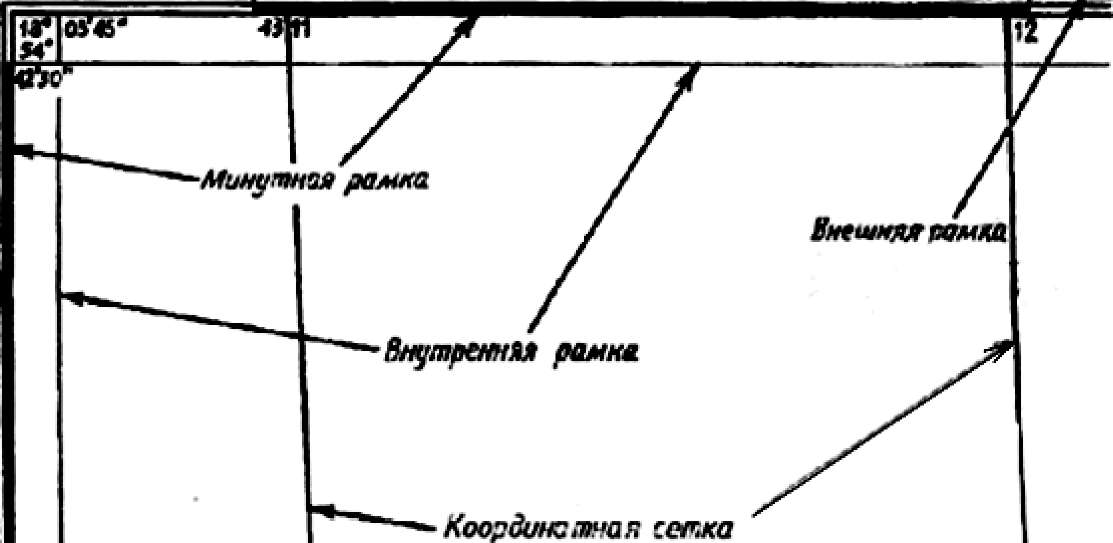

Пример: точка М имеет координаты хМ = 6066,455 км, уМ = 3 312,582 км. Следовательно, точка М находится к северу от экватора на расстоянии 6066,455 км, в третьей зоне на расстоянии Ау = 312,582-500,000 = 187,418 км к западу от осевого меридиана. Рис. 11. Оформление рамок карты



Для удобства определения координат точек, на каждом листе топо­графической карты наносят сетку квадратов - координатную сетку. На картах масштабов 1:10 000 - 1:50 000 сторона квадрата сетки равна 1,0 км, и ее еще называют километровой. Координаты линий сетки по­мещают между внешней и внутренней рамками карты (рис. 11).

Определение прямоугольных координат точек. По оцифровке ли­ний координатной сетки (рис. 12) устанавливают координаты х_юг, у_зап юго-западного угла квадрата, в котором расположена заданная точка А. Из этой точки опускают перпендикуляры Ах и Ау на южную и западную стороны квадрата. Определив их длину по поперечному масштабу, вы­числяют координаты точки А

Ха = хюг + Ах; Уа = Узап + Ау. (2)



Высотой точки земной поверхности называется расстояние от этой точки по отвесной линии до исходной уровенной поверхности.

В качества исходной уровенной поверхности принимается уровень Балтийского моря или уровенной поверхности любой точки. В первом случае высоты называются абсолютными, во втором - условными. Числовые значения высоты - отметка.

Разность высот двух точек называется превышением. Превышение может быть положительным или отрицательным, в зависимости от поло­жения определяемой точки. Если она находится выше по отношению к исходной, то превышение положительное, если ниже - отрицательное.

Отметка любой точки земной поверхности на карте (плане) может быть определена по горизонталям. Сущность изображения рельефа мест­ности горизонталями заключается в следующем. Поверхность участка Земли рассекается горизонтальными плоскостями через определенные равные промежутки. Пересечение секущих плоскостей с поверхностью Земли образует замкнутые линии, которые называются горизонталями. Горизонталь - линия равных высот. Расстояние между горизонтальными секущими плоскостями по вертикали называется высотой сечения релье­фа, а расстояние между соседними горизонталями на плане - заложением.

Определение отметок точек местности основано на свойствах гори­зонталей:

- все точки, лежащие на одной горизонтали, имеют одинаковые отметки;

- горизонтали не могут пересекаться;

- отметки горизонталей всегда кратны высоте сечения рельефа;

- горизонталь всегда замкнутая, плавная кривая.

Горизонтали делятся на:

- основные, с сечением рельефа h;

- основные утолщенные: при высоте рельефа h = 0,25 и 0,5 м утолщают каждую четвертую горизонталь;

- дополнительные (полугоризонтали), с сечением рельефа h/2;

- вспомогательные, с сечением рельефа h/4.

При решении задач на карте, в том числе определении отметок, важным моментом является определение направления ската. Этот вопрос решается на основе следующих признаков (рис. 5):

- по направлению бергштрихов, они показывают направление ска­та (рис. 5, б, е);

- по подписи горизонтали, верх подписи направлен в сторону по­вышения ската (рис. 5, в);

- по подписям высот точек, например, на рис.5, г видно, что скат направлен с точки 2 к точке 1;

- по объектам гидрографии, местность понижается к рекам, озе­рам (рис. 5, д);

- по форме оврагов и промоин, открытие оврагов и промоин все­гда направлено в сторону понижения местности (рис. 5, а).

При определении отметок возможно два положения точек относи­тельно горизонталей:

- точка находится на горизонтали;

- точка находится между горизонталями.

Если точка находится на горизонтали, то отметка равна отметке этой горизонтали. Чтобы определить отметку точки необходимо знать:

- отметки горизонталей;

- направление ската;

- высоту сечения рельефа;

- свойства горизонталей.

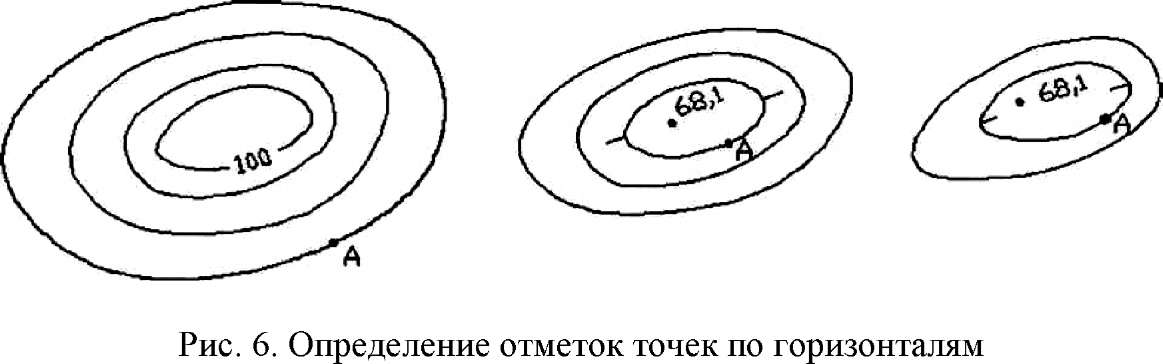

Например: по фрагменту карты (рис.6, а) нужно определить отметку точки А. Примем высоту сечения рельефа h = 5 м и по подписи отметки H = 100 м горизонтали устанавливаем направление ската.

а б в

(а, б, в - см. в тексте)



Превышение между двумя любыми горизонталями равно произведению высоты сечения рельефа на число интервалов, отделяющих горизонтали друг от друга. Точка А находится ниже горизонтали с H = 100 м, а число интервалов равно 3. Следовательно, отметка горизонтали, на ко­торой находится точка А, равна Н_А = 100 - (3^5)=85 м.

На рис. 6, б приведен другой тип задачи. По отметке точки рельефа следует установить отметку горизонтали и соответственно точки А. Бергштрих замкнутой горизонтали показывает, что на рисунке изображе­на возвышенность, и отметка точки А меньше отметки вершины. Исходя из свойств горизонтали - отметка горизонтали кратна высоте сечения рельефа, и принимая высоту сечения рельефа равной h = 2,5 м получим, что отметка горизонтали, на которой находится точка А, равна 67,5.

Несколько отличается определение отметки по фрагменту карты, изображенному на рис. 6, в. Бергштрих показывает на отрицательную форму рельефа - котловину. По направлению ската и свойству горизонтали (отметка кратна высоте сечения) определим, что отметка горизонтали с точкой А равна 70 м.

Отметка точки, лежащей между горизонталями, находится в такой последовательности:

- устанавливают отметки горизонталей, между которыми распо­ложена точка. Горизонталь с меньшей отметкой называется младшей, с большей - старшей;

- через точку проводят прямую, нормальную к горизонталям

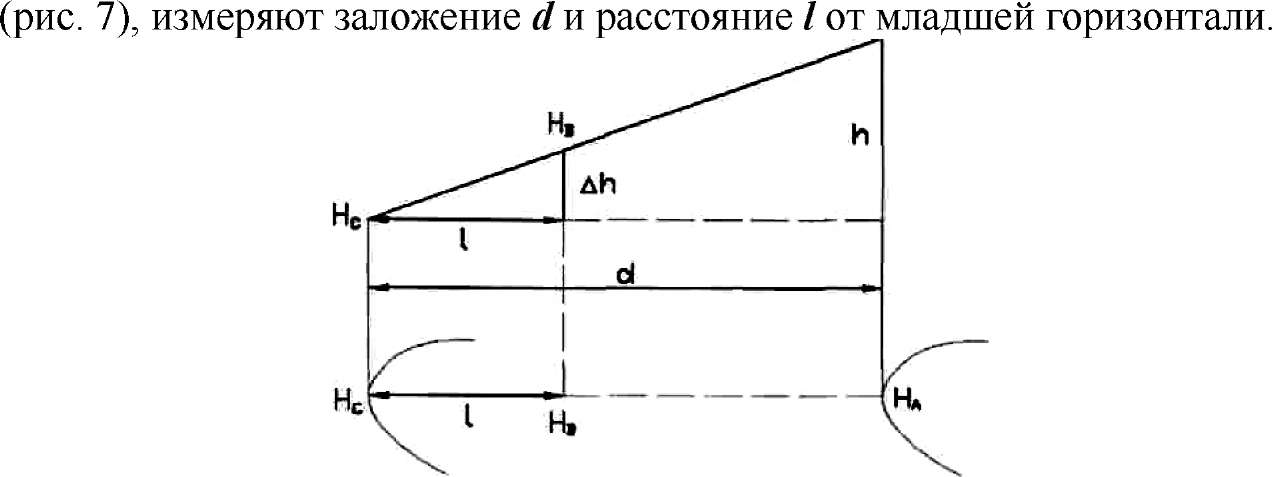

Рис. 7. Определение отметки точки В



Отметка точки В будет равна

Нв = Нмл + Ah = Нмл + (l/d)h, (1)

где Н_мл - отметка младшей горизонтали; h - высота сечения рельефа. Пример:

Н_мл=190 м; d=18 мм; 1=5 мм; h= 2,5 м Ah = (5/18)2,5 = 0,7 м Н_в = 190+ 0,7 = 190,7 м

Отметки при сечении рельефа 2,5 м вычисляют с точностью 0,1 м.



Крутизна линии местности характеризуется углом наклона v или уклоном i, значения которых вычисляют по формуле

tg v = i = h/d, (3)

где h - разность высот конечной и начальной точек линии; d - горизонтальное проложение линии.

Угол наклона - это угол, расположенный в вертикальной плоскости и образованный горизонтальной плоскостью и линией местности.

Уклон - это тангенс угла наклона линии местности. Уклон выражают в долях единицы, в процентах и промиллях (промилле - тысячная часть числа). Например, уклон линии АВ равен i_AB = 0,005, в процентах 0,5 %, и в промиллях - 5 ^о/_оо.

Чтобы определить уклон (угол наклона) между двумя точками ме­стности, расположенными не на смежных горизонталях, на карте изме­ряют горизонтальное проложение d линии и выражают его в метрах. За­тем вычисляют превышение h между заданными точками, и по формуле (3) находят характеристики крутизны линии местности.

Задание:

1. Определить координаты точек А и В

2. Изобразить основные формы рельефа горизонталями, проставить бергштрихи.

3. В пределах линии АВ определить положение самой высокой и низкой точек местности.

4. Определить отметку точек А и В.

5. Вычислить превышение между точками А и В, определить уклон.
