Практическая работа №6. Тема: Мерительные средства для линейных измерений

Тема: Мерительные средства для линейных измерений. Микрометр гладкий.

Цель работы: 1. Изучить строение микрометра гладкого.

2. Получить практические навыки.

3. Научиться оформлять техническую документацию.

4. Результаты замеров записать в протокол.

Гладким микрометром называется средство для измерения наружных линейных размеров.

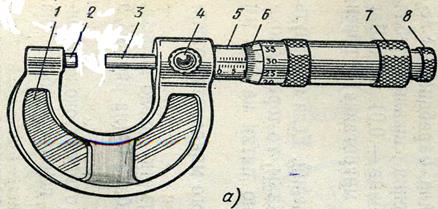

Основанием прибора является скоба 1, а передаточным устройством служит винтовая пара, состоящая из микрометрического винта 3 и микрометрической гайки, расположенной в стебле 5 их часто называют микропарой. В скобу 1 запрессованы пятка 2 и стебель 5. Измеряемая деталь охватывается измерительными поверхностями микровинта 3 и пятки 2. Барабан 6 присоединён к микровинту 3 корпуса трещотки 7. Для приближения микровинта 3 к пятки 2 вращают барабан 6 или трещотку 8 по часовой стрелки (от себя), а для удаления микровинта от пятке барабан вращают против часовой стрелки (на себя). Закрепляют микровинт в требуемом положении стопором 4.

Для ограничения измерительного усилия микрометр снабжен трещоткой. При полном соприкосновении измерительных поверхностей микрометра с поверхностью измеряемой детали трещотка проворачивается с лёгким треском, при этом вращение микровинта следует прекратить. Результат измерения микрометром отсчитывается как сумма отсчетов по шкале стебля 5 и шкале барабана 6. Следует помнить, что цена деления шкалы стебля 0,5 мм, а шкалы барабана 0,01 мм. Шаг резьбы микропары (микровинт и микрогайка) Р = 0,5 мм.

На барабане нанесено 50 делений. Если повернуть барабан на одно деление его шкалы, то торец микровинта переместится относительно пятки на 0,01 мм (0,5мм: 50 = 0,01мм).

Показания по шкалам гладкого микрометра отсчитывают в следующем порядке:

1. по шкале стебля читают отметку около штриха, ближайшего к торцу скоса барабана;

2. по шкале барабана читают отметку около штриха, ближайшего к продольному штриху стебля.

3. складывают оба значения и получают показание микрометра 12,45.
