Теоретичне обгрунтування
Бичова насіннєрушка МНР (рис. 6.1) складається з барабану з 16-ма бичами і чавунною декою, шарнірно закріпленою в направляючих площинах. Пристосуванням в деці регулюють зазор між нею і бичами. Для живлення рушки є засипний ковш з живильним валиком, який забезпечує рівномірний шар насіння по всій довжині вічевого барабану. Насіння, яке потрапляє в барабан, відкидається площинами бичів на деку і вдаряючись об її рифлені поверхні розколюється. Сила удару визначається числом обертів барабану і відстанню між бичами і декою. Зазор між бичами і декою встановлюють в межах 8-30 мм в залежності від вологості насіння і його розмірів. Вологе насіння вимагає меншого зазору, ніж сухе. Дека набирається з чавунних колосників, які відливаються окремими секціями з 4-5 рифлями. Радіус рифлів і виступів 25 мм. Замість чавунних колосників допускається установка колосників, які були виготовлені зі сталевого прокату колового перерізу. Бичі виготовляються з полосової сталі товщиною 10-12 мм і шириною 100 мм. Число обертів барабану встановлюється за допомогою варіатора в залежності від стану вологості насіння.

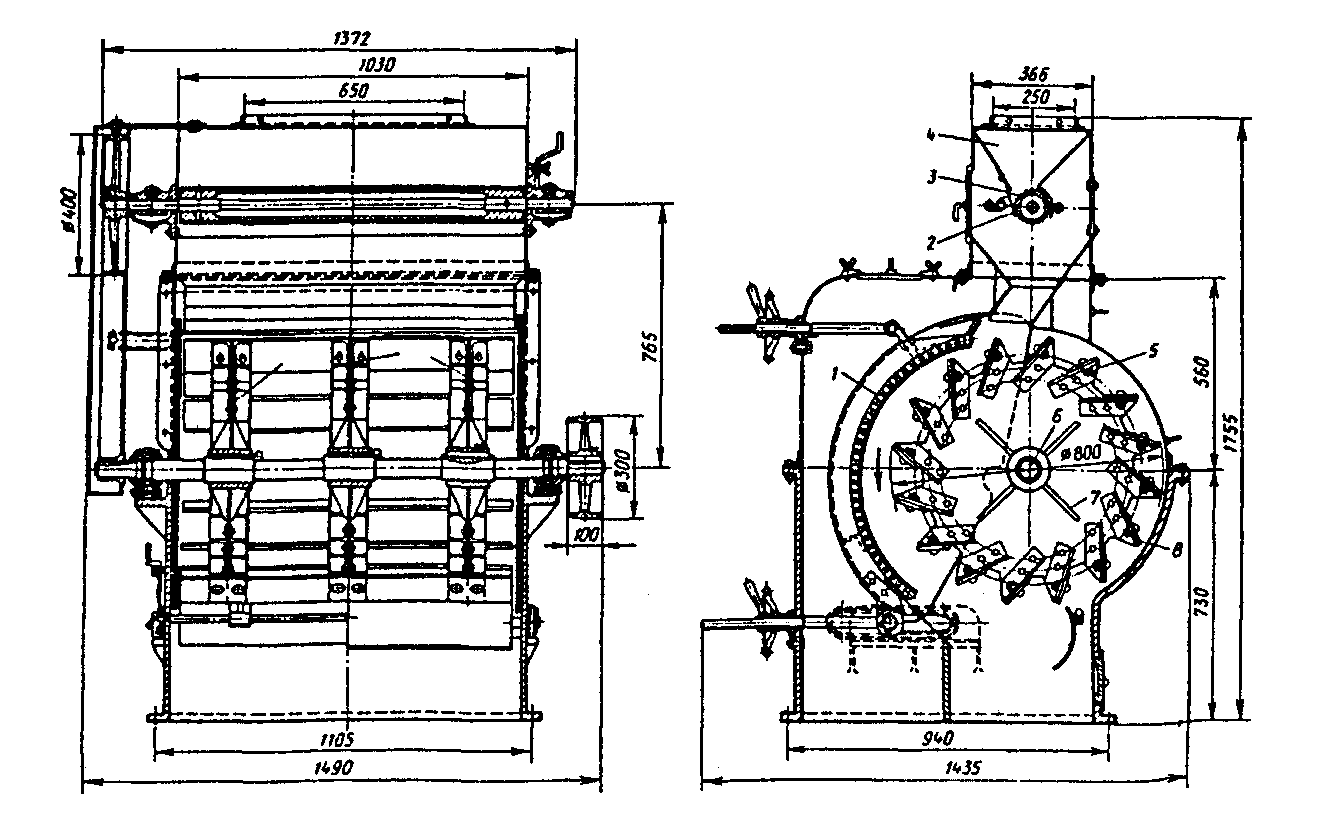

Рис. 6.1.Бичова насіннєрушка МНР 1 – дека; 2 – заслінка; 3 – живильний валок; 4 – бункер; 5 –барабан; 6 – вал; 7 – ребра; 8 – бичі; 9 – механізм регулювання зазору; 10 – відбивний щиток.
|
