Построение конструктивных и технологических элементов на валу

⇐ Предыдущая 1 2 3 4 5 678 9 10 Следующая ⇒

1.3.2.1Постройте на четвертой ступени вала паз под призматическую шпонку ГОСТ 23360-76 (См.1.2.3 Построение шпонок)

1.3.2.2 Постройте канавку для снятия шлифовального круга на второй и на шестой ступени вала.

1.3.2.3 Постройте на первой и последней ступени фаски.

1.3.2.4 Постройте гантели

Деталь должна иметь вид:

1.3.3 Создайте чертеж детали вала с помощью «ассоциативного чертежа» и оформите чертеж.

2. Последовательность выполнения чертежа детали «Зубчатое колесо» с помощью библиотеки КОМПАС - SHAFT 2D

Цель работы:

· Ознакомление с возможностями библиотеки КОМПАС - SHAFT 2D по построению и редактированию тел вращения;

· Получение практических навыков работы по построению и редактированию тел вращения в системе КОМПАС - SHAFT 2D

Задание на лабораторную работу:

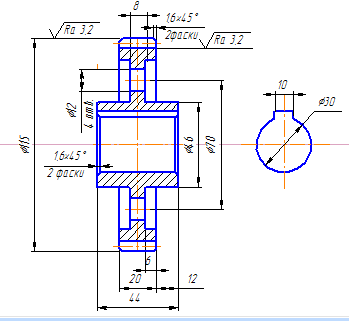

В лабораторной работе необходимо выполнить чертеж детали зубчатого колеса (рис.)
