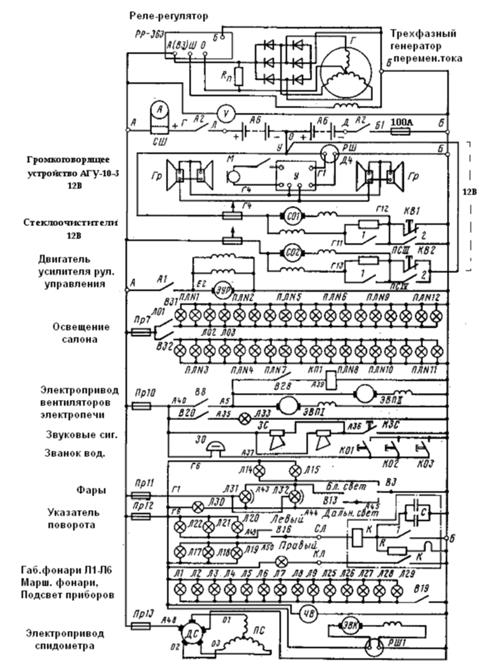

Схема низковольтных вспомогательных цепей







Электрическая схема управления дверями троллейбуса ЗиУ-9







П6 (10А) – управление дверьми салона

В9, В10, В11 – привод дверей

В4; В6; В7 – аварийные выключатели дверей (торец дверей)

В5 – освещение подножек.

П3; П4; П5 (20А) двигатели привода створок дверей (под кожухом над дверью).

Расположение предохранителей низковольтных цепей
