Принадлежности для работы с аэроснимками.
Для работы с аэроснимками необходимо кроме линейки с миллиметровыми делениями и циркуля иметь пропорциональный циркуль, линейку с поперечным масштабом и набор дешифровочных луп (НДЛ-2). Устройство пропорционального циркуля, предназначенного для переноса объектов с аэроснимка на карту, показано на рис. 48.' Набор НДЛ-2 содержит три лупы — двухкратного, четырехкратного и десятикратного увеличения. Лупа с десятикратным увеличением является измерительной и позволяет измерять объекты на аэроснимке с точностью до 0,1 мм.

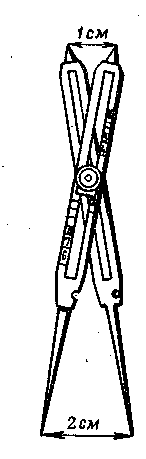

Рис. 48. Пропорциональный циркуль.
|
