Клапаны





В гидравлических системах сельскохозяйственных предпри­ятий широко применяют предохранительные, переливные, на­порные, редукционные и обратные клапаны (рис. 8.14). Их изго­товляют с запирающими (подвижными) элементами — шарико­выми, коническими и золотниковыми.

Предохранительные клапаны служат для автоматического ог­раничения давления. Нормально закрытый клапан открывается, когда давление в системе возрастает до значения, на которое клапан отрегулирован. Для поддержания заданного давления в системе этого открытия достаточно. Когда давление падает ниже заданного, клапан закрывается.

В системах, в которых не происходит частых и длительных перегрузок, применяют шариковые клапаны. Их рассчитывают на небольшие расходы. Они малочувствительны к загрязнению, и не требуется их точная подгонка к седлу. Характерный шум — шариковые клапаны вибрируют при работе.

Конические клапаны надежнее, чем шариковые, центриру­ются в седле, имеют меньшие утечки, но также подвержены вибрации. Для их подгонки к седлу требуется притирка. При течении жидкости через щель открытого клапана дав­ление в суженном сечении понижается, причем величина его зависит от расхода.

Двухпозиционный обратный клапан работает следующим об­разом. Когда в одном из входных патрубков давление более высокое, чем в другом, под действием потока среды на соответ­ствующую створку затвора 11 последний поворачивается на оси 13, освобождает входной патрубок и, перекрывая противополож­ный, обеспечивает проход среды повышенного давления в вы­ходной патрубок 5.

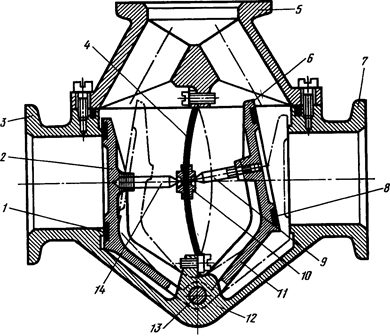

Рис. 8.15. Двухпозиционный обратный клапан:

1, 8— кольцевые уплотнения; 2, 6— створки; 3, 7—входные патрубки; 4— пластичная пружина; 5 — выходной патрубок; 9, 14 — регулируемые штиф­ты; 10 — призма; // — П-образный затвор; 12 — корпус; 13 — ось

При повышении давления в другом патрубке процесс пере­ключения происходит в обратном порядке.
