Проектирование гайки
9.1 Расчёт диаметров гайки и буртика
Наружный диаметр гайки Dг назначим в зависимости от наружного (номинального) диаметра резьбы, используя рекомендации из пособия [2, с.45]: Dг» К·d» (2 – 0,008d)·d = (2 – 0,008·20) ·20» 40 мм. Минимальная толщина стенки гайки, необходимая по условиям изготовления и сборки [1, с.34]:

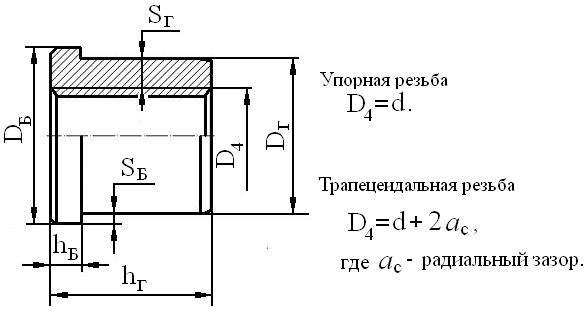

Рисунок 7 -. Толщина стенки спроектированной гайки
где D4 - наружный диаметр внутренней резьбы номинального профиля. Диаметр буртика Dб определяем по рекомендациям из пособия [2, с.45]: D б» 1,3 D г = 1,3 ·40» 52 мм.
|
мм.
0,5(40 – 20,5) = 9,75 мм> d Т,
