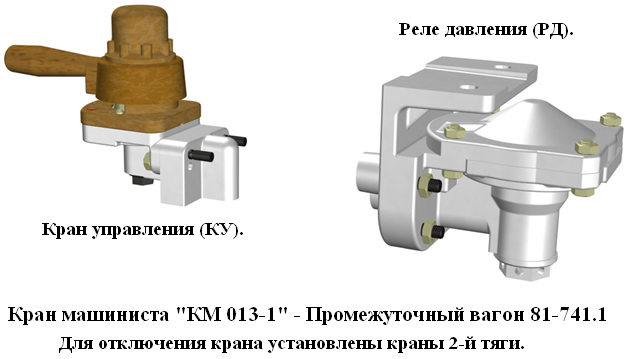

Работа крана машиниста

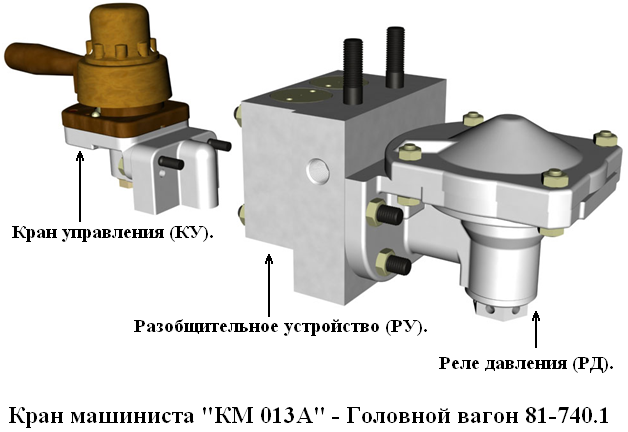

Подключение: НМ подсоединяется к разобщительному устройству через кран К-27 (кран постоянно открыт, находится с левой стороны под кабиной машиниста). При подаче питания на вентиль В9 - положение крана К29 - А. (Автоматическое), или при переводе крана К29 в положение Р. (Ручное) воздух из НМ поступает под поршни разобщительного устройства. Поршни разобщительного устройства силой воздуха снизу поднимаются вверх, и клапаны открываются, подключая НМ и ТМ к реле давления. Одновременно воздух из НМ через кран К29 поступает под питательный клапан крана управления.

Кран машиниста в штатном режиме включён в работу вентилем В-9, получающим питание при включении контроллера реверса основного (КРО) или контроллера реверса резервного (КРР) по цепи: +75В, панель поездной защиты (ППЗ), автоматы защиты «питание кран машиниста основное» или «питание кран машиниста резервное», контроллер реверса основной или контроллер реверса резервный включённый в положение «ВП - вперед» или «НЗ - назад», вентиль В-9.

При неисправности цепи питания КРМ (выбиты автоматы защиты «питание крана машиниста основное и резервное»,обрыв провода, неисправность катушки В-9) кран машиниста (КРМ) включается в работу краном К -29 установленном в положение «Р».

Зарядка ТМ: Второе положение ручки Крана Управления. Давление в ТМ - 5 атм.

При постановке ручки КУ во второе положение латунный стакан поворачивается по резьбе вниз и усиливает действие регулировочных пружин. Под действием пружин диафрагма крана прогибается вниз. Атмосферный клапан закрывается, а питательный открывается. Воздух из НМ через открытый питательный клапан поступает под диафрагму крана управления и одновременно по трубопроводу в камеру над диафрагмой реле давления. Когда давление воздуха под диафрагмой крана управления сравняется с усилием регулировочных пружин - диафрагма прогнётся вверх и питательный клапан закроется под действием своей пружины снизу. Перекрыша.

В это время давление воздуха над диафрагмой реле давления прогнёт диафрагму вниз. Атмосферный клапан закрывается, а питательный клапан открывается. Воздух из НМ через открытый питательный клапан поступает в ТМ и одновременно в камеру под диафрагмой реле давления. Когда давление воздуха на диафрагму реле снизу сравняется с давлением сверху, питательный клапан закроется. Перекрыша.

Неистощимость ТМ:В случае утечек воздуха из тормозной магистрали понижается давление в камере под диафрагмой реле давления. Диафрагма прогибается вниз, открывая питательный клапан реле давления. Через открывшийся питательный клапан происходит подпитка ТМ из НМ. Когда давление воздуха на диафрагму реле давления снизу сравняется с давлением сверху, питательный клапан закроется.

Торможение:Ручку крана управления устанавливают в одно из тормозных положений. При этом латунный стакан выкручивается по резьбе вверх и действие регулировочных пружин на диафрагму крана управления сверху уменьшается. Диафрагма силой воздуха снизу, прогибается вверх, открывая атмосферный клапан. Воздух из камеры под диафрагмой крана управления и одновременно из полости над диафрагмой реле давления выходит в атмосферное отверстие сбоку крана управления. Когда давление воздуха под диафрагмой крана управления сравняется с усилием регулировочных пружин, диафрагма выпрямится и атмосферный клапан закроется. А в это время диафрагма реле давления прогнётся вверх давлением снизу. Откроется плавающий атмосферный клапан и начнётся разрядка ТМ в атмосферные отверстия нижней крышки реле давления. Когда давление сверху и снизу диафрагмы уравняется, атмосферный клапан закроется. На всех тормозных положениях неистощимость тормозной магистрали "ТМ" обеспечивается при помощи реле давления "РД" аналогично второму положению ручки крана управления "КУ".



“В11 - РВТБ”. Резервный вентиль тормоза безопасности:

Включается в работу при эксплуатации вагонов модели 81-740.1 / 81-741.1 в одно лицо.

Представляет собой обычный вентиль включающего типа, но его нижнее отверстие закрыто заглушкой. При включенной системе АРС его катушка всегда находится под питанием, и теряя его РВТБ сообщает с атмосферой камеру над диафрагмой реле давления. РВТБ подключается к камере над диафрагмой реле давления через 2х ходовой разобщительный кран К11 в кабине машиниста.

Кран К11 включения РВТБ постоянно открыт и опломбирован.

При снятии питания с вентиля РВТБ воздух из полости над диафрагмой реле давления и одновременно из камеры под диафрагмой крана управления выходит в атмосферное отверстие вентиля. Диафрагма реле давления прогнётся вверх давлением воздуха снизу.

Откроется плавающий атмосферный клапан и начнётся экстренная разрядка ТМ в атмосферные отверстия нижней крышки реле давления.

При начале инициализации системы “Витязь-1” - после постановки КР в положение “ВПЕРЕД” - РВТБ не запитан (т.к. разомкнуты электронные ключи БАРС в цепи питания РВТБ), вследствие чего будет происходить утечка воздуха из тормозной магистрали.

Утечка воздуха из тормозной магистрали прекратится после окончания инициализации системы “Витязь -1” и выхода в штатный режим экрана монитора.

При работе на линии - при экстренном торможении по команде БАРС (разрыв петли безопасности),будет так же происходить экстренная разрядка тормозной магистрали, т.к. размыкаются электронные ключи БАРС в цепи питания РВТБ. Утечка воздуха из тормозной магистрали прекратится после полной остановки поезда (состава) и замыкания электронных ключей БАРС в цепи питания РВТБ.
