Подъем карты. Важнейшим этапом подготовки карты к работе является ее подъем.
Это означает, что прежде чем использовать карту для работы, необходимо выполнить некоторые технические операции, имеющие целью облегчить чтение карты.
Процесс подъема карты заключается в работе командира, направленной на то, чтобы более наглядно изобразить на ней те элементы местности или местные предметы, которые по характеру предстоящих действий войск необходимо выделить из остальных, или дополнить карту новыми данными, необходимыми для оценки обстановки и принятия решения.
В зависимости от характера выполняемой боевой задачи при подъеме карты могут выделяться не только разные объекты и элементы местности, но и различные свойства одних и тех же объектов или элементов местности.
Карта поднимается цветными карандашами с применением условных сокращений, обозначений и тактических знаков.
Карандаши зеленого цвета применяются для подъема древесной и кустарниковой растительности, синего цвета - для подъема гидрографии и болот, светло-коричневого - для рельефа, темно-коричневого - для дорожной сети (кроме железных дорог) и черного цвета - для остальных объектов и надписей.
Населенные пункты, железные дороги поднимаются увеличением их условного знака. Надписи названий населенных пунктов подчеркиваются или увеличиваются карандашом черного цвета. Если необходимо поднять мелкий населенный пункт, то он обводится по внешнему контуру карандашом черного цвета, включая сады и огороды.
Если командира интересует в самом населенном пункте какой-либо местный предмет, имеющий особое значение для выполнения боевой задачи, а сам населенный пункт не так важен, следует карандашом черного цвета выделить только этот объект. При подъеме населенных пунктов нельзя увлекаться, иначе вместо выделения можно затемнить главное и вообще всю карту.
Леса поднимаются карандашом зеленого цвета. Так как часть их конфигураций может служить ориентиром, границы лесов обводятся жирной линией, а площадь внутри заштриховывается слабым нажатием карандаша. При этом штрихи рекомендуется проводить как можно ближе один к другому, добиваясь получения ровного зеленого фона.
Для того чтобы выделить вырубки, просеки, поляны при подъеме леса их не заштриховывают.
Реки, ручьи и каналы, изображенные на карте двумя линиями, поднимаются путем легкой тушевки карандашом синего цвета полоски между линиями, обозначающими русло. Реки и ручьи, изображенные одной линией, оттеняются синим карандашом путем утолщения условного знака реки. Озера и пруды оттеняются между контурными линиями. Однако этим подъем реки не заканчивается. Кроме самой реки на ней поднимаются мосты, броды и гидротехнические сооружения, имеющие важное значение длявыполнения предстоящей боевой задачи. Поднимая место брода, возле его условного знака на карте черным карандаши указывают глубину и состояние грунта дна реки в виде дроби. Числитель дроби обозначает глубину в метрах, а знаменатель - характер грунта (буква), например
, где 0,5 – глубина брода в метрах, П - песок.
Болота покрывают вторичной штриховкой параллельно южной (северной) стороне рамки карты.
Дороги, нанесенные яркими красками, обычно не поднимаются.
Для подготовки к работе вполне достаточно поднять на них мосты, туннели и другие сооружения. Если же необходимо показать маршрут движения подразделения, то нужно рядом о условным знаком дороги, но не на самом знаке провести пунктирную линия темно-коричневым карандашом. Мосты, гати, переправы поднимаются путем увеличения основного условного знака карандашом черного цвета. Возле условного знака моста или переправы надписывают их длину, ширину и грузоподъемность, например,
, где 50 - длина, м; 6 - ширина, м; 15 - грузоподъемность, т.
Объекты, которые могут быть использованы в качестве ориентиров, изображенные внемасштабными условными знаками, обводят кружками черного цвета или подчеркивают.
Иногда командиру потребуется выделить на карте рельеф какого-либо участка местности. Чаще всего такая необходимость возникает при организаций наблюдения за противником, системы огня, принятии мер по защите от оружия массового поражения, по маскировке и др. Рельеф обычно поднимают, оттеняя светло-коричневым карандашом одну или несколько горизонталей, где их форма выражена наиболее четко. Вершины командных высот заштриховывают и подчеркивают их отметки. Особое внимание уделяется подъему на карте изображения тех элементов местности, которые могут служить укрытием для защиты от воздействия ядерного оружия.
Для завершения подготовки рабочей карты необходимо подписать ее и вынести координаты сетки на ту часть карты, которая покрывает район предстоящих боевых действий, с таким расчетом, чтобы можно было, не развертывая всю склейку карты, пользоваться ею при ориентировании.
Условные знаки и сокращенные обозначения.
Нанесенная на рабочую карту обстановка есть не что иное, как совокупность условных знаков, сокращенных обозначений и надписей.
Условные знаки и отображаемая с их помощью обстановка (рис. 3) играют большую роль в управлении войсками, так как они служат средством отображения объективной действительности, т.е. боевой обстановки. С их помощью показываются положение подразделений (его площадные размеры), характер действий, количество сил и средств, цель действий и способы ее достижения.

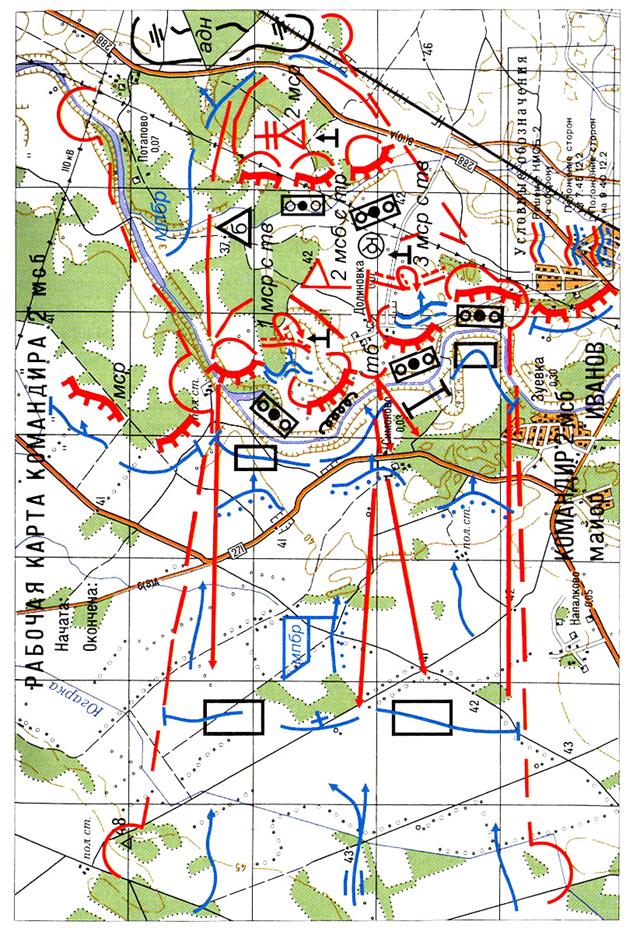

 Рис. 3. Пример рабочей карты
|
Поэтому при работе на карте нужно всегда помнить, что за каждым условным знаком скрывается человек и боевая техника своих войск, а также противника.
Условные тактические знаки - это своеобразный язык армии, узаконенный боевыми уставами и наставлениями. Поэтому необходимо строго соблюдать четкость их нанесения, однозначность понимания. Установленная система тактических условных знаков находится в постоянном развитии и изменении. Это явление - закономерное, оно связано с общим развитием боевой техники и способов ведения боевых действий подразделений и частей всех видов Вооруженных Сил. Символы тактических условных знаков должны быть наглядными, простыми, не допускать различного толкования их содержания и обеспечивать возможность пользования техническими средствами для убыстрения нанесения обстановки на рабочую карту.
Линейные замкнутые и полузамкнутые условные знаки (положение войск, границы позиций ложных районов, рубежи различного назначения и т.п.) наносятся на карту с соблюдением масштаба. Поэтому их часто называют масштабными условными знаками.
Фигурные условные знаки, имеющие правильную геометрическую форму (одиночные танки), а также некоторые комбинированные условные знаки, состоящие из линий и фигур (командные пункты, средства связи, пусковые установки, некоторые инженерные средства и сооружения и т.д.), представляющие собой точечные цели, являются внемасштабными, т.е. наносятся на карту без соблюдения масштаба.
Точечные цели, обозначаемые на карте внемасштабными условными знаками, наносятся на карту таким образом, чтобы центр условного знака находился в точке расположения объекта на местности. Координаты этого объекта при ориентировании по карте или целеуказании по карте должны даваться, по центру знака.
Командный пункт, наносится на карту таким образом, чтобы вертикальная прямая линия, являющаяся продолжением одной из сторон геометрической фигуры, своим нижним концом упиралась в точку местности, где размешен КП.
Следует не забывать, что при наступлении или движении в западном направлении (или при обороне фронтом, на запад) фигура знака КП будет расположена вправо от вертикальной линии, указывающей место его расположения, и наоборот.
Не менее важное значение для успешного овладения искусством ведения рабочей карты имеет точное соблюдение принятых условных сокращений, обозначений и надписей. Они применяются для ускорения нанесения обстановки на карту и разработки боевых документов. Важно только знать эти сокращения и правильно их применять, так как в некоторых случаях неправильно написанная буква в таком сочетании в корне меняет смысл и может ввести в заблуждение, например, в наставлениях предусматриваются сокращения ТР - тактическая ракета, тр - танковая рота.
В тех случаях, когда применяются не предусмотренные уставами и наставлениями сокращенные обозначения, их значение должно быть пояснено на полях карты или в легенде к ней. При этом следует помнить и учитывать, что принцип сокращенного обозначения, как правило, состоит в том, что из полного наименования подразделений, частей, техники, способов их применения в бою берутся только начальные буквы или слоги каждого слова, подлежащие сокращению.
