Умови лінійного перетворення частоти

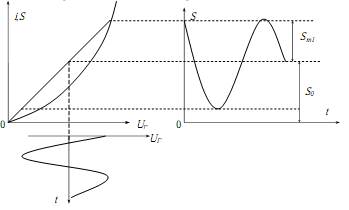

При дії на НЄ косинусоїдальної напруги гетеродина крутість ВАХ в робочій крапці змінюється (мал. 3.32).
Мал. 3.32 Якщо ВАХ має квадратичний характер, т. е. i=a·U2 то крутизна її S=di/dt=2aU має лінійну залежність від прикладеної напруги (у даному випадку напруги гетеродина). Перетворення буде лінійним, якщо будуть виконані наступні умови: 1. ВАХ НЕ в межах зміни напруги гетеродина має бути квадратичною. 2. Амплітуда напруги гетеродина має бути значно більше амплітуди напруги сигналу (Umг>>Umс). 3. Фільтр на виході змішувача має бути ідеальним, т. е. виділяти тільки складову проміжної частоти.
|
