Типы резьб и их назначение

В машиностроении наиболее часто применяются следующие типы резьб: треугольная — для соединения (скрепления) деталей между собой, трапецеидальная и прямоугольная — для передачи движения.

Треугольная резьба подразделяется на метрические, дюймовую и трубную.

Метрические резьбы. Наиболее широкое применение в СССР получили метрические резьбы. По ГОСТ 9150—59 они подразделяются на резьбы с крупными шагами (для диаметров 1-68 мм) и резьбы с мелкими шагами (для диаметров 1-600 мм). И те и другие резьбы отличаются между собой размерами шага (для одного и того же диаметра) и других элементов.

Метрические резьбы имеют треугольный профиль (рис. 242) с углом профиля α = 60°. Вершины профиля болта и гайки плоско-срезанные, впадина у болта может быть плоскосрезанной или закругленной по радиусу r.

Шаг метрических резьб измеряется в миллиметрах.

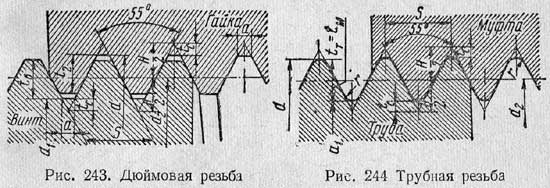

Дюймовая резьба (рис. 243) имеет угол а профиля, равный 55°, и плоскосрезанные вершины и впадины; между вершинами и впадинами имеются зазоры. Наружный диаметр дюймовой резьбы обозначается в дюймах. Шаг дюймовой резьбы выражается числом витков на длине в 1".

В СССР дюймовая резьба применяется редко: только при ремонте импортных машин.

Трубная цилиндрическая резьба (рис. 244) имеет профиль в виде треугольника с закругленными вершинами и впадинами, угол а профиля равен 55°. Шаг трубной цилиндрической резьбы выражается числом витков на длине в 1". Эта резьба применяется главным образом в газовых и водопроводных трубах, а также на муфтах, служащих для соединения этих труб.
